二、A19/S6 ~ A16/S3：地址/状态复用引脚

第二组是：A19/S6 ~ A16/S3

这也是复用引脚。

1. T1 状态输出高 4 位地址

在 T1 期间，它们输出地址的高 4 位：A19 ~ A16

和 AD15 ~ AD0 输出的低 16 位地址合起来，组成 20 位物理地址：

A19 A18 A17 A16 A15 ... A0

所以 8086/8088 能访问 1MB 空间。

2. T2 ~ T4 状态输出状态信息

在 T2、T3、Tw、T4 状态，这些引脚不再输出地址，而是输出状态信号：S6 ~ S3

这些状态信号告诉外部电路 CPU 当前处于什么状态。

3. S6

S6 为 0，用来表示当前 8086/8088 与总线相连。

一般记忆即可：S6 通常为 0

4. S5

S5 表示中断允许标志 IF 的当前状态。

S5 = 1：当前 IF = 1，允许可屏蔽中断S5 = 0：当前 IF = 0，禁止可屏蔽中断

也就是把 CPU 内部 FLAGS 中 IF 的状态通过引脚反映出来。

5. S4 和 S3：当前使用哪个段寄存器

S4、S3 合起来表示当前正在使用哪个段寄存器。

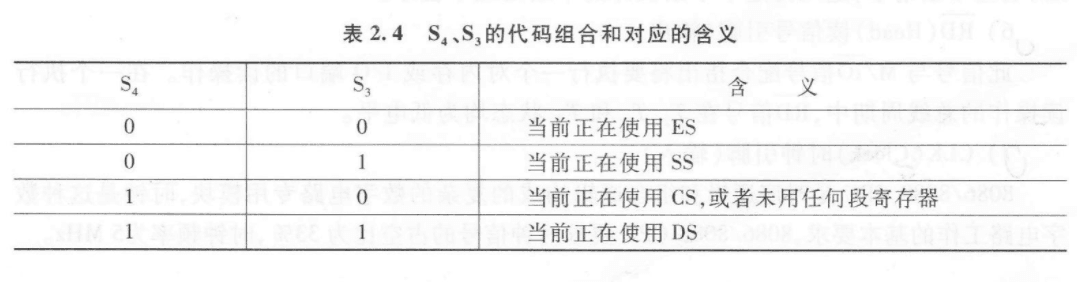

表 2.4 给出：

S4  |  S3  |  含义
0  |  0  |  当前正在使用 ES
0  |  1  |  当前正在使用 SS
1  |  0  |  当前正在使用 CS，或者未使用任何段寄存器
1  |  1  |  当前正在使用 DS

这个表主要让外部硬件知道：

CPU 这次访问与哪个段有关。

A19/S6 ~ A16/S3 在 T1 是高位地址，之后是状态信息

BHE/S7 和 A0

这一页非常重要，尤其是表 2.5。它讲的是 8086 如何在 16 位数据总线上区分：

访问低 8 位？ 访问高 8 位？访问一个完整的 16 位字？访问偶地址还是奇地址？

核心信号是：BHE 和 A0

一、BHE 是什么？

BHE 全称：Bus High Enable

意思是：高 8 位数据总线允许

注意 BHE 上面有横线，表示低电平有效。

所以：BHE = 0：高 8 位数据总线 AD15~AD8 有效BHE = 1：高 8 位数据总线 AD15~AD8 无效

1. 为什么需要 BHE？

8086 的数据总线是 16 位：AD15 ~ AD0

可以分成两半：低 8 位：AD7 ~ AD0高 8 位：AD15 ~ AD8

内存通常按字节编址。

所以 CPU 有时只访问一个字节，有时访问一个字。

它必须告诉外部：

这次使用低 8 位数据线，还是高 8 位数据线，还是 16 位都用。

这就需要 BHE 和 A0 配合。

二、8086 的内存通常分成两个字节体

为了配合 16 位数据总线，可以把内存想象成两个 8 位存储体：

偶地址存储体：连接 AD7 ~ AD0奇地址存储体：连接 AD15 ~ AD8

也就是说：

偶地址字节走低 8 位数据总线。奇地址字节走高 8 位数据总线。

例如：

地址 0000H → 低 8 位 AD7~AD0地址 0001H → 高 8 位 AD15~AD8地址 0002H → 低 8 位 AD7~AD0地址 0003H → 高 8 位 AD15~AD8

这就是为什么 A0 很重要。

A0 表示地址最低位：

A0 = 0：偶地址A0 = 1：奇地址

三、BHE 和 A0 的组合

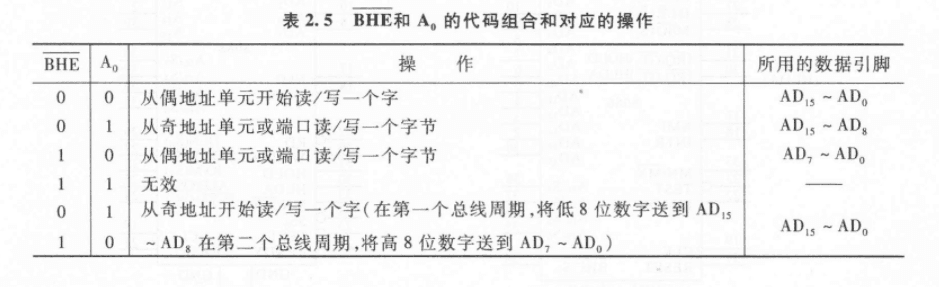

表 2.5 是重点。

1. BHE = 0，A0 = 0

含义：从偶地址开始读/写一个字

使用数据引脚：AD15 ~ AD0

因为从偶地址开始的一个字占两个字节：

偶地址：低字节，走 AD7~AD0奇地址：高字节，走 AD15~AD8

所以一次总线周期就能传完整 16 位。

例如从 1000H 读一个字：

1000H：低字节1001H：高字节

1000H 是偶地址，所以可以一次读完。

2. BHE = 0，A0 = 1

含义：从奇地址单元读/写一个字节

使用数据引脚：AD15 ~ AD8

因为奇地址字节连接在高 8 位数据总线上。

例如读 1001H 这个字节：

1001H 是奇地址使用 AD15~AD8

3. BHE = 1，A0 = 0

含义：从偶地址单元读/写一个字节

使用数据引脚：AD7 ~ AD0

因为偶地址字节连接在低 8 位数据总线上。

例如读 1000H 这个字节：1000H 是偶地址使用 AD7~AD0

4. BHE = 1，A0 = 1

含义：无效因为：

BHE = 1 表示高 8 位不用。A0 = 1 表示低 8 位对应的偶地址也不是目标。

两边都没选中，所以无效。

四、为什么奇地址开始的字要两个总线周期？

这是表 2.5 最容易考的点。如果要从奇地址开始读一个字，比如：

从 1001H 读一个字这个字占两个字节：

1001H：低字节1002H：高字节

但问题是：

1001H 是奇地址，连接高 8 位数据总线 AD15~AD8。1002H 是偶地址，连接低 8 位数据总线 AD7~AD0。

这两个字节不在同一个 16 位对齐边界上。

所以不能一次总线周期读完，必须分两次。

1. 第一个总线周期

读地址 1001H 这个字节。

A0 = 1BHE = 0

使用：AD15 ~ AD8

取到这个字的低 8 位。

2. 第二个总线周期

读地址 1002H 这个字节。

A0 = 0BHE = 1

使用：AD7 ~ AD0

取到这个字的高 8 位。

3. 结论

偶地址开始的字：一个总线周期奇地址开始的字：两个总线周期

这和前面学的小端存放正好联系起来。

小端存放说：低地址放低字节 高地址放高字节

如果字从偶地址开始，两个字节刚好分别落在低/高两个存储体上，可以一次取完。如果字从奇地址开始，跨了两个总线周期。

五、8088 中没有 BHE/S7

课本说，在 8088 中，第 34 脚不是 BHE/S7，而是另一个信号。

因为 8088 外部数据总线只有 8 位。

它一次只能传一个字节，不存在“高 8 位数据总线 AD15~AD8”这种情况。

所以 8088 不需要 BHE 来选择高 8 位数据总线。

这也是 8088 和 8086 硬件上的重要区别。

六、NMI：非屏蔽中断引脚

NMI：Non-Maskable Interrupt

非屏蔽中断。

1. NMI 不受 IF 影响

前面讲 FLAGS 时学过 IF：

IF = 1：允许可屏蔽中断IF = 0：禁止可屏蔽中断

但 NMI 是非屏蔽中断。

所以：NMI 不受 IF 控制

即使 IF = 0，NMI 仍然可以被响应。

2. NMI 不能用软件屏蔽

课本说 NMI 不能用软件屏蔽。

它通常用于非常紧急、重要的硬件事件。

比如：

电源故障内存校验错误严重硬件异常

这类事件不能因为程序关中断就不处理。

3. NMI 的触发方式

课本说：当 NMI 引脚端输入一个上升沿触发跳变信号时，CPU 会在结束当前指令后，进入对应的非屏蔽中断处理程序。

8086/8088 中，NMI 对应的中断类型号是：

2

所以：NMI → 类型 2 中断

七、INTR：可屏蔽中断请求引脚

INTR 是：

Interrupt Request

可屏蔽中断请求信号。

1. INTR 受 IF 控制

INTR 和 NMI 不同。

INTR 是可屏蔽中断，所以要看 IF。

CPU 是否响应 INTR，至少要满足：

IF = 1 INTR 引脚为高电平

如果 IF = 0，即使外部设备发出 INTR，CPU 也不会响应。

2. INTR 什么时候被采样？

课本说：

CPU 在执行每条指令的最后一个时钟周期会对 INTR 进行采样。

也就是说，CPU 不会在指令执行到一半时突然停下来处理 INTR。

它通常是：

当前指令执行完检查 INTR如果允许，则响应中断

所以中断响应不是把当前指令切断，而是在指令边界处理。

3. NMI 和 INTR 对比

项目  |  NMI  |  INTR
名称  |  非屏蔽中断  |  可屏蔽中断
是否受 IF 控制  |  不受  |  受 IF 控制
触发  |  上升沿触发  |  高电平请求
用途  |  紧急硬件事件  |  普通外设中断
类型号  |  固定为 2  |  由中断响应过程确定

八、RD：读信号引脚

RD 上面有横线，所以它是低电平有效。

RD 是输出信号。

它和 M/IO 配合，表示 CPU 要进行一次读操作。

1. RD = 0 表示读

当 CPU 要从内存或 I/O 端口读数据时，会让 RD 变为低电平。

所以：

RD = 0：读操作有效RD = 1：没有读操作

2. 读内存还是读 I/O，要看 M/IO

但是读的是内存，还是 I/O 端口，要看 M/IO 信号。

大致理解：

M/IO 指出访问对象是 Memory 还是 I/ORD 指出操作方向是 Read

所以组合起来可以表示：

内存读 I/O 读

3. RD 在哪些时钟状态有效？

在一个读操作的总线周期中，RD 在：T2、T3、Tw状态均为低电平。

也就是说：T1 先给地址。T2 开始发读信号。如果设备慢，插入 Tw，RD 继续保持有效。数据准备好后，完成读周期。

九、CLK：时钟引脚

CLK 是 CPU 的时钟输入。

CPU 内部的时序逻辑都要靠时钟节拍工作。

课本说 8086/8088 要求时钟信号占空比为 33%，频率为 5MHz。

这个是特定芯片型号的时钟要求。

CLK 给 CPU 提供工作节拍总线周期 T1、T2、T3、T4 都是由时钟划分出来的

没有时钟，CPU 内部操作就没有统一节奏。

总结一下目前几节学的

1. 实模式下 80386/80486 的地址

实模式地址形成仍类似 8086：物理地址 = 段地址 × 10H + 偏移

但：偏移不能超过 FFFFH 最大可到 10FFEFH

2. 保护模式地址形成

逻辑地址 = 段选择符 + 偏移量段选择符查 GDT/LDT 得到段描述符段描述符给出段基址段基址 + 偏移量 = 线性地址线性地址经过分页转换 = 物理地址

重点句：保护模式下，段寄存器里不是段基址，而是段选择符。

3. GDTR、LDTR、IDTR、TR

GDTR：指向全局描述符表 GDTLDTR：指向局部描述符表 LDTIDTR：指向中断描述符表 IDTTR：指向当前任务状态段 TSS

4. 最小模式和最大模式

最小模式：单处理器，控制信号由 8086/8088 自己产生最大模式：多处理器/协处理器系统，需要更多外部总线控制

协处理器：8087：数值运算 8089：输入/输出

5. AD 复用线

8086：AD15~AD0 地址/数据复用T1 输出地址T2~T4 传数据

8088：

AD7~AD0 地址/数据复用A8~A15 只输出地址

6. A19/S6 ~ A16/S3

T1：输出高 4 位地址 A19~A16T2~T4：输出状态 S6~S3

其中：S5 反映 IFS4S3 表示当前使用哪个段寄存器

7. BHE 和 A0

这是重中之重。

BHE = 0：高 8 位数据总线有效A0 = 0：偶地址A0 = 1：奇地址

组合：

BHE=0, A0=0：偶地址开始访问一个字，用 AD15~AD0BHE=0, A0=1：访问奇地址字节，用 AD15~AD8BHE=1, A0=0：访问偶地址字节，用 AD7~AD0BHE=1, A0=1：无效

结论：偶地址开始的字：一个总线周期 奇地址开始的字：两个总线周期

8. 中断引脚

NMI：非屏蔽中断，不受 IF 影响，类型号 2 INTR：可屏蔽中断，受 IF 控制

9. RD 和 CLK

RD：低电平有效，表示读操作CLK：时钟输入，决定 CPU 工作节拍

这几页最难的是 保护模式地址转换 和 BHE/A0 选择数据总线。可以重点把这两块画图理解，后面做题会经常用。
