32 位处理器在实模式、保护模式下怎么形成地址。8086/8088 CPU 引脚功能，尤其是地址/数据复用、BHE 和 A0、NMI/INTR、RD、CLK。

这是本章节要解决的两个问题

实模式下的地址形成

80386/80486 把 8086/8088 的 IP 从 16 位扩展成了 32 位 EIP。

但注意：

在 实地址模式 下，只能使用 EIP 的低 16 位，也就是 IP。

在 保护模式 下，才能真正使用 32 位 EIP。

1. 实模式下为什么还只用 IP 的低 16 位？

因为实模式本质上是为了兼容 8086。

8086 的取指地址是：CS:IP

其中：CS：16 位段地址 IP：16 位偏移地址

到了 80386/80486，虽然 EIP 是 32 位，但如果 CPU 工作在实模式，为了保持和 8086 程序兼容，就仍然按 8086 那套规则来：

段地址左移 4 位 + 16 位偏移量

所以实模式下，EIP 的高 16 位不能随便用。

寄存器虽然扩展成 32 位了，但实模式下仍然受 8086 兼容规则限制。

二、实模式下地址形成

在实模式下，80386/80486 的地址形成方式基本上和 8086/8088 相同：

物理地址 = 段基址左移 4 位 + 偏移量

也就是：物理地址 = 段寄存器 × 10H + 偏移量

但有两点要注意。

1. 偏移地址不能大于 0FFFFH

虽然 80386/80486 有 32 位寄存器，比如 EAX、EBX、ESI、EDI、EBP、ESP，但是在实模式下，偏移地址仍然不能超过：0FFFFH

也就是 64KB 范围。为什么？

因为实模式的逻辑段仍然按 8086 的方式理解：

一个段最大 64KB 偏移量范围：0000H ~ FFFFH

所以即使你有 32 位寄存器，如果在实模式里用一个大于 FFFFH 的偏移量访问内存，也会导致寻址错误。

可以这样记：实模式下，寄存器可以是 32 位，但段内偏移仍然按 16 位限制。

2. 80386/80486 实模式寻址范围比 8086 多一点

这一句有点绕，课本说：80386/80486 在实模式下的寻址范围是：

1MB + 64KB - 16B也就是：

0 ~ 10FFEFH而不是 8086/8088 的：0 ~ 0FFFFFH

3. 为什么最大能到 10FFEFH？

因为实模式地址公式仍然是：物理地址 = 段地址 × 10H + 偏移地址

如果段地址最大：FFFFH

那么段基址是：FFFFH × 10H = FFFF0H

如果偏移量也最大：FFFFH

那么最大物理地址是：

FFFF0H + FFFFH = 10FFEFH

所以理论上可以访问到：10FFEFH

也就是比 1MB 多出接近 64KB 的范围。

4. 为什么 8086 不行？

8086 只有 20 根地址线。

20 位最大地址是：FFFFFH

如果计算结果超过 FFFFFH，就会发生回绕。

例如课本举的：0FFFBH:0FFFFH

计算：

0FFFBH × 10H + 0FFFFH= 0FFFB0H + 0FFFFH= 10FFAFH

这个结果超过了 20 位地址范围。

8086 只能输出低 20 位，所以高出来的那一位会被丢掉，变成：0FFAFH

这就叫地址回绕。

5. 为什么 80386/80486 不回绕？

因为 80386/80486 的地址线更多。

80386 是 32 位地址总线，理论物理地址空间可达 4GB。

所以在实模式下，如果计算出 10FFEFH 这种超过 1MB 的地址，80386/80486 的硬件是有能力送出这个地址的。

课本说，在 DOS 中：100000H ~ 10FFEFH

这部分空间叫 上位内存空间。

8086 因为只有 20 位地址线，超过 1MB 会绕回低地址。80386/80486 地址线更多，所以实模式下可以访问 1MB 上面一点点的空间。

保护模式下的 32 位微处理器编程结构

接下来进入：保护模式下的 32 位微处理器的编程结构

保护模式比实模式复杂很多，这里课本只是简介。

一、保护模式下新增了什么寄存器？

课本说：除了和实模式相同的通用寄存器、段寄存器、指令寄存器、标志寄存器外，还新增：4 个控制寄存器 4 个存储管理寄存器

在 80386/80486 中：控制寄存器：CR0、CR1、CR2、CR3

到 Pentium 又增加：CR4

存储管理寄存器主要是：

GDTRLDTRIDTRTR

这几个是保护模式的核心。

二、控制寄存器 CR0 ~ CR3

控制寄存器用来保存 CPU 的全局控制状态。

这些寄存器不是普通应用程序能随便读写的，通常只有操作系统内核能操作。

课本说它们很重要，所以只有最高特权级，也就是特权级 0 的系统程序可以访问。

1. CR0：控制处理器工作方式

CR0 里面有很多控制位，用来控制 CPU 的基本工作方式。比如：

是否进入保护模式。是否启用分页。是否启用某些协处理器相关功能。当前处理器状态如何。

你可以先简单记：

CR0 决定 CPU 的重要工作模式

例如从实模式进入保护模式，关键就和 CR0 中的保护模式使能位有关。

2. CR1：保留

课本说 CR1 留作扩充用。

也就是当时没有实际使用，预留给以后扩展。

3. CR2：页故障线性地址

CR2 用在分页机制中。

如果发生页故障，也就是访问某个页面出错，CPU 会把引起错误的线性地址保存到 CR2 中。这样操作系统处理页故障时，就可以知道：

刚才到底访问了哪个地址导致出错？所以：CR2 保存页故障地址

4. CR3：页目录基址寄存器

CR3 和分页机制密切相关。

分页时，CPU 要通过页目录、页表把线性地址转换成物理地址。

CR3 保存页目录的基地址。

所以：

CR3 指向当前页目录

操作系统切换进程时，常常会切换 CR3，因为不同进程有不同的地址空间。

5. CR4：Pentium 增加的控制寄存器

CR4 是 Pentium 后加入的，用来控制一些扩展功能。

课本这里不深入，

CR4 用来开启或关闭一些新的系统扩展功能

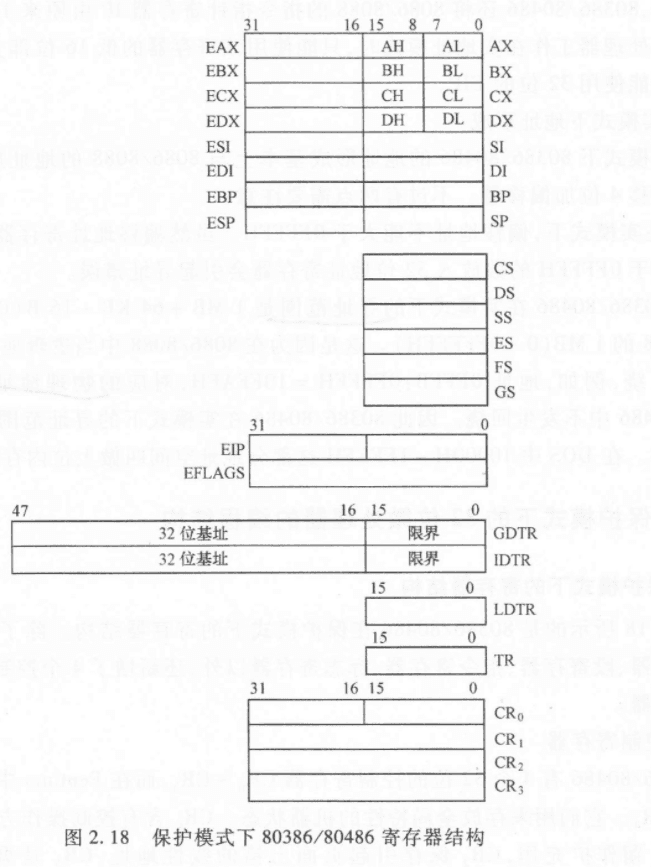

第 30 页：图 2.18 保护模式下寄存器结构

图 2.18 把保护模式下寄存器画出来了。

上面仍然是熟悉的：

EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESPCS、DS、SS、ES、FS、GSEIPEFLAGS

下面多了：

GDTRIDTRLDTRT RCR0 ~ CR3

这说明保护模式的重点不是普通运算寄存器，而是：

内存保护 任务管理中断管理 分页管理

这些都需要专门的寄存器支持。

三、存储管理寄存器

接下来讲 4 个存储管理寄存器。

1. GDTR：全局描述符表寄存器

GDTR 全称：Global Descriptor Table Register

意思是：全局描述符表寄存器

它保存的是 GDT 的信息。

GDT 是 Global Descriptor Table，全局描述符表。

GDTR 里面包含两部分：

GDT 的 32 位基地址 GDT 的 16 位界限

也就是告诉 CPU：GDT 从哪里开始？ GDT 有多大？

2. GDT 是干什么的？

保护模式下，段寄存器里不再直接保存段基址。

它保存的是一个 段选择符 selector。

段选择符会去 GDT 或 LDT 中找到一个 段描述符 descriptor。

段描述符里才保存：

段基址段界限段属性访问权限段类型特权级

所以 GDT 可以理解成一张“段信息表”。

每一项描述一个段。

3. LDTR：局部描述符表寄存器

LDTR 全称：

Local Descriptor Table Register

意思是局部描述符表寄存器。

LDT 是 Local Descriptor Table，局部描述符表。

GDT 是全局的，系统中所有任务都可以共用某些描述符。

LDT 更偏向某个任务自己的描述符表。

LDT 包含了某一任务私用的描述符。

也就是说：GDT：全局共享 LDT：任务私有

4. IDTR：中断描述符表寄存器

IDTR 全称：

Interrupt Descriptor Table Register

意思是中断描述符表寄存器。

IDT 是 Interrupt Descriptor Table，中断描述符表。

在 8086 里，中断向量表保存中断服务程序入口。

到了 80386/80486 保护模式下，变成用 IDT 管理中断和异常。

IDTR 保存：IDT 的基地址 IDT 的界限

也就是告诉 CPU：中断描述符表在哪里？ 表有多大？

5. 中断和异常的区别

页脚里有一句注释：

在 80386/80486 中，把 8086/8088 的中断细分为：

中断异常

一般理解：

中断通常来自外部设备，比如键盘、定时器、外设请求。

异常通常来自 CPU 内部执行指令时出现的问题，比如除法错误、页故障、非法指令等。

你可以简单记：

中断：多来自外部异常：多来自内部执行错误或特殊事件

6. TR：任务寄存器

TR 是 Task Register，任务寄存器。

保护模式支持任务切换，每个任务有一个任务状态段：

TSS：Task State Segment

TSS 里面保存一个任务的运行状态。

比如：

寄存器状态堆栈信息段选择符任务切换所需信息

TR 中保存当前任务的 TSS 选择符。

也就是说：

TR 指向当前任务的 TSS

CPU 需要任务切换时，就可以根据 TR 找到当前任务状态，并切换到另一个任务。

第 31 页：保护模式下的地址形成

这一页非常重要。

课本开始讲：

保护模式下的地址形成。

在实模式下：

逻辑地址 = 段地址:偏移量物理地址 = 段地址 × 16 + 偏移量

但在保护模式下，不再这么简单。

一、保护模式下访问存储器都通过描述符表

课本说：

在保护模式下，所有的存储器访问都是通过描述符表进行的。

描述符表里的每一项叫描述符。

每个描述符 8 个字节。

段描述符用来描述一个段，包括：

段基址段长度访问权限段类型特权级

所以保护模式不是直接相信程序给出的地址，而是先检查这个地址是否合法。

1. 为什么保护模式要这么麻烦？

因为保护模式的目标是保护系统。

比如一个用户程序想访问操作系统内核内存，CPU 必须阻止它。

一个程序访问超过自己段界限的地址，CPU 也要阻止。

一个低特权级程序执行高特权指令，CPU 也要阻止。

所以保护模式下，地址访问不仅要算地址，还要检查权限。

二、保护模式下的逻辑地址组成

课本说，保护模式下一个逻辑地址包括：

16 位段选择符 + 32 位偏移量

也就是：Selector : Offset

注意，这里不再说“段地址”，而是说“段选择符”。

这是和实模式最大的区别之一。

1. 段选择符是什么？

段选择符不是段基址。

它更像一个“索引”。它告诉 CPU：

去 GDT 或 LDT 中找哪个段描述符

段描述符里才真正保存这个段的基址、界限、属性等。

所以保护模式下段寄存器里表面上装的是段选择符。

2. 偏移量是什么？

偏移量是段内地址。

在 32 位保护模式下，偏移量通常可以是 32 位。

所以一个段最大理论上可以达到：4GB

这和 8086 每段最大 64KB 完全不同。

三、保护模式地址形成过程

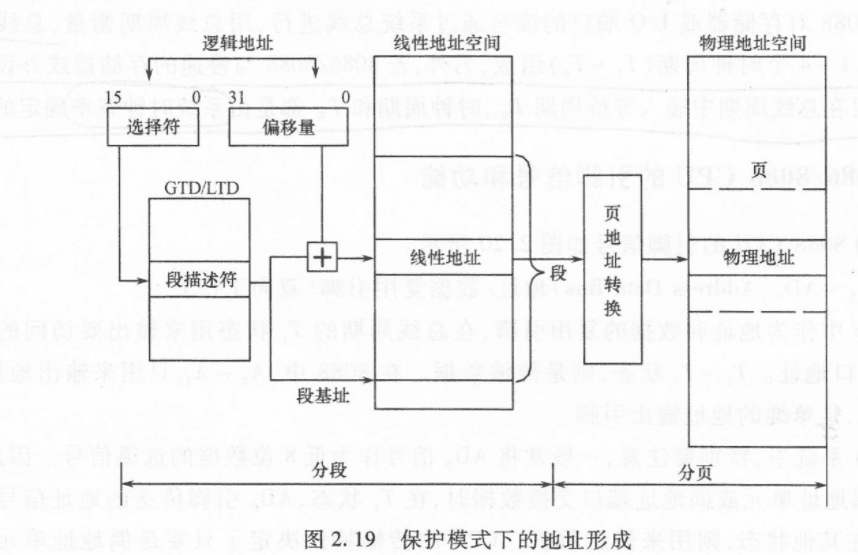

图 2.19 画得很关键，过程可以分成两步：

逻辑地址 → 线性地址 → 物理地址

1. 第一步：逻辑地址变线性地址

逻辑地址是：段选择符 : 偏移量

CPU 根据段选择符去 GDT 或 LDT 找到段描述符。

段描述符里有段基址。

然后：线性地址 = 段基址 + 偏移量

这一部分叫 分段机制。

2. 第二步：线性地址变物理地址

如果没有开启分页，那么线性地址可以直接当物理地址。

如果开启分页，那么 CPU 还要通过页目录、页表进行地址转换：

线性地址 → 物理地址这一部分叫 分页机制。

所以保护模式完整地址形成是：

逻辑地址= 段选择符 + 偏移量通过 GDT/LDT 找段描述符得到段基址段基址 + 偏移量= 线性地址如果启用分页线性地址经页表转换= 物理地址

3. 图 2.19 怎么读？

逻辑地址 = 选择符 + 偏移量

选择符去 GDT/LDT 中查找段描述符。

段描述符给出段基址。

段基址和偏移量相加，形成线性地址。

然后右边：线性地址经过页地址转换，变成物理地址。

这就是保护模式的地址转换过程。

4. 和实模式对比

项目  |  实模式  |  保护模式
段寄存器内容  |  段地址  |  段选择符
段基址来源  |  段寄存器左移 4 位  |  描述符表中的段描述符
偏移量  |  通常 16 位  |  可为 32 位
段大小  |  最大 64KB  |  可大到 4GB
保护检查  |  基本没有  |  有界限、权限、特权级检查
地址过程  |  段地址×16+偏移  |  选择符查描述符→线性地址→分页→物理地址

可以记：

实模式的段寄存器装的是段地址；保护模式的段寄存器装的是选择符。

8086/8088 CPU 的引脚功能：（之前讲过一部分）

接下来进入 8086/8088 CPU 的引脚功能。

这一节开始偏硬件。

地址总线数据总线控制总线时钟中断读写信号最小/最大工作模式

一、最小模式和最大模式

课本说，在讲引脚前，要先介绍最小工作模式和最大工作模式。

因为同一个引脚在不同模式下可能功能不同。

1. 最小模式

最小模式指系统中只有一个 8086/8088 微处理器。

在这种系统里，总线控制信号直接由 8086/8088 自己产生。

系统结构比较简单。

所以：最小模式 = 单处理器系统

总线控制逻辑最少。

2. 最大模式

最大模式指系统中包含两个或多个处理器。

其中一个主处理器是 8086/8088。

其他处理器称为协处理器。课本举了两个：

8087：数值运算协处理器8089：输入/输出协处理器

最大模式下，因为系统更复杂，总线控制信号不完全由 CPU 直接给出，而是要配合总线控制器等外部逻辑。

所以：最大模式 = 多处理器/协处理器系统

3. 8087 是干什么的？

8087 是数值运算协处理器。它专门处理复杂数值运算，比如：

浮点运算 高精度整数运算三角函数 对数函数

这些如果完全靠软件算会比较慢。有 8087 后，可以用硬件加速，提高数值运算速度。

4. 8089 是干什么的？

8089 是输入/输出协处理器。课本说，计算机中大量时间花在 I/O 和数据格式转换上。如果让 8086/8088 全部亲自处理，会降低主 CPU 效率。

8089 可以专门负责 I/O 操作，使主处理器不必承担大量输入输出工作。

可以理解成：

8087 帮 CPU 算数学8089 帮 CPU 管 I/O

二、总线周期 T1 ~ T4

8086/8088 对存储器或 I/O 端口的读写通过系统总线进行。

总线周期一般至少由：T1、T2、T3、T4组成。

如果连接慢速存储器或外设，还可以插入等待周期：Tw

1. T1 做什么？

T1 通常用于输出地址。

也就是 CPU 告诉外部：

我要访问哪个内存单元或 I/O 端口？

2. T2、T3、T4 做什么？

后面的状态一般用于：传输数据 产生读/写控制信号等待外部设备响应 完成总线周期

具体读操作和写操作时序会略有不同。

T1：给地址T2~T4：传数据和控制Tw：慢设备需要等待时插入

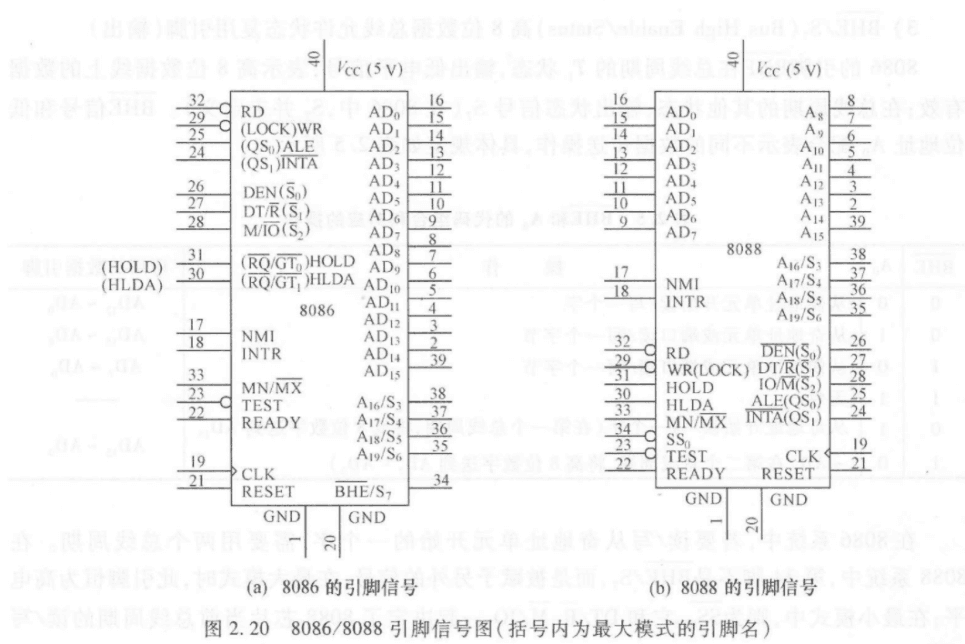

8086/8088 引脚图

图 2.20 画的是 8086 和 8088 的引脚信号。

两者都是 40 引脚芯片。

括号内是最大模式下的引脚名。

这一节会逐个讲引脚。

一、AD15 ~ AD0：地址/数据复用引脚

1. 什么叫地址/数据复用？

同一组引脚有时传地址，有时传数据。

在一个总线周期中：T1 状态：传地址 T2、T3、T4 状态：传数据

这样可以节省引脚数量。如果地址线和数据线完全分开，CPU 需要更多引脚。

但 8086/8088 只有 40 个引脚，所以采用复用技术。

2. 8086 的 AD15 ~ AD0 8086 有 16 位外部数据总线。

所以 AD15 ~ AD0 在不同状态下作用是：

T1：输出低 16 位地址 A15 ~ A0T2~T4：传输 16 位数据 D15 ~ D0

注意，8086 共有 20 位地址线。

低 16 位地址由 AD15 ~ AD0 在 T1 输出。

高 4 位地址由 A19/S6 ~ A16/S3 输出。

3. 8088 的 AD7 ~ AD0 8088 外部数据总线只有 8 位。

所以 8088 中：

AD7 ~ AD0 是地址/数据复用A15 ~ A8 是单纯地址输出

也就是：8088 的低 8 位地址和数据复用。高一些的地址线不是数据线。

这也解释了为什么 8088 外部传数据比 8086 慢：

8086 一次外部可传 16 位8088 一次外部只传 8 位

4. 为什么需要锁存器？

因为 AD 线在 T1 是地址，到了 T2 以后就变成数据。

但外部存储器在整个读写过程中都需要知道地址。

所以 T1 期间输出的地址必须被外部锁存器保存下来。

这就要用到 ALE 信号。

简单说：

T1：CPU 在 AD 线上放地址ALE 有效：外部锁存器把地址锁住T2~T4：AD 线改用来传数据

所以 AD 复用一定要配合地址锁存。
