6.3 特殊引脚和工作模式

6.3 特殊引脚和工作模式

RESET、READY、TEST、MN/MX、电源

前面已经讲了 RD、CLK、NMI、INTR 等，继续讲几个输入引脚。

1. RESET：复位信号

RESET 是复位输入信号。8086/8088 要求 RESET 至少保持 4 个时钟周期的高电平 才有效。

也就是说：RESET = 高电平，并且持续足够长时间CPU 才认为真的要复位

复位时 CPU 会做什么？

复位有效后，CPU 会：结束当前操作清除标志寄存器 清空指令队列设置 CS = FFFFH当 RESET 变回低电平后，CPU 从：FFFF0H开始执行程序。

为什么是 FFFF0H？

8086 复位后：CS = FFFFH IP = 0000H

所以物理地址为：FFFFH × 10H + 0000H= FFFF0H

也就是说，CPU 复位后会到物理地址 FFFF0H 去取第一条指令。

这个地址通常放的是一条跳转指令，用来跳到 BIOS 或系统初始化程序的真正入口。

可以把 RESET 理解为：“CPU 回到出厂起跑线，从固定入口重新开始执行。”

2. READY：就绪信号

READY 是输入信号，用来告诉 CPU：

外部存储器或 I/O 设备准备好了吗？

为什么需要 READY？CPU 很快，但外部存储器、I/O 设备可能很慢。

比如 CPU 已经发出读请求了，但内存还没把数据准备好。

如果 CPU 不等，直接读，就会读错。所以外部设备通过 READY 告诉 CPU：

READY = 高电平：准备好了，可以继续READY = 低电平：还没准备好，请等一下

READY 和等待周期 Tw

CPU 在每个总线周期的 T3 状态开始检测 READY。

如果 READY 为高电平：CPU 继续进入 T4完成本次总线周期

如果 READY 为低电平：CPU 在 T3 后插入等待周期 Tw

如果一个 Tw 后 READY 还是低电平，就继续插入 Tw。

直到 READY 变成高电平，CPU 才进入 T4 完成传输。

所以可以这样记：

READY = 0 → 插入等待周期 TwREADY = 1 → 继续完成总线周期

前面总线定时的“半同步”联系起来

半同步定时：有统一时钟但慢设备可以用 Wait 信号让主设备等待

这里 READY 的作用就很像那个 Wait。CPU 仍然按时钟工作，但如果外设慢，就通过 READY 让 CPU 插入等待周期。

3. TEST：测试信号

TEST 是输入信号，常和 WAIT 指令配合使用。

WAIT 指令是干什么的？

当 CPU 执行 WAIT 指令时，会检查 TEST 引脚。

如果 TEST 处于有效状态，CPU 继续等待。

如果 TEST 变为无效，CPU 才继续执行后面的指令。

TEST 输入低电平有效时，等待状态结束，CPU 继续执行

更容易理解的说法是：WAIT 指令让 CPU 暂停，直到外部 TEST 信号满足条件。

TEST 常用于什么？典型用途是和协处理器配合。

比如 8087 数值协处理器正在进行浮点计算，8086 可以执行 WAIT 等待 8087 完成。

所以 TEST 可以理解成：外部部件通知 CPU：这边状态满足了，可以继续了

4. MN/MX：最小/最大模式选择

这个引脚非常重要。MN/MX 是模式选择输入信号。

MN/MX 接 +5V → 最小模式MN/MX 接地 → 最大模式

最大模式

最大模式下，系统中可能有多个处理器或协处理器，比如：

8086 + 8087 8086 + 8089

这时总线控制更复杂，CPU 不再直接产生全部总线控制信号，而是输出状态信号，再由外部总线控制器产生控制信号。

所以：最小模式：CPU 自己管总线最大模式：CPU 配合总线控制器管总线

8086/8088 构成的最大/最小系统

先讲最小工作模式。当 MN/MX 接 +5V 时，8086/8088 处于最小工作模式。

此时第 24～31 脚的信号具有最小模式下的功能。

5. INTA：中断响应信号

INTA 是 Interrupt Acknowledge，中断响应信号。它是 CPU 输出给外设的信号。

INTA 和 INTR 的关系

前面学过：INTR：外设向 CPU 发出的可屏蔽中断请求INTA：CPU 对外设的中断响应

过程大概是：

外设通过 INTR 请求中断CPU 如果允许响应，就输出 INTA外设收到 INTA 后，把中断类型号送到数据总线CPU 根据类型号找到中断服务程序

所以 INTR 是“请求”，INTA 是“答应”。

为什么有两个 INTA 负脉冲？

INTA 实际上是连续周期中的两个负脉冲。一般理解：第一次 INTA：

通知外设：你的中断请求已经被 CPU 接受

第二次 INTA：外设把中断类型号放到数据总线上CPU 读取这个类型号

所以 INTA 不是普通的一个电平信号，而是在中断响应总线周期中产生的响应脉冲。

6. ALE：地址锁存允许信号

ALE 是 Address Latch Enable，地址锁存允许信号。

这是本节非常重要的信号。

为什么需要 ALE？

因为 8086/8088 的很多引脚是复用的。比如 8086 的：AD15 ~ AD0

在 T1 时输出地址，在 T2～T4 时传输数据。

问题是：外部存储器访问时，整个总线周期都需要稳定的地址。

但 AD 线过了 T1 就变成数据线了。

所以必须在 T1 的时候把地址“锁存”下来。

ALE 就是告诉外部地址锁存器：

现在 AD 线上是地址，请把它保存下来

ALE 在什么时候有效？

在任何总线周期的 T1 状态，ALE 输出高电平有效信号。也就是：

T1：CPU 输出地址ALE = 1：锁存器把地址锁住T2~T4：AD 线变成数据线，但外部地址总线仍由锁存器保持

最小系统中 ALE 不能悬空

特别强调，在构成最小系统时，ALE 端不能悬空。因为地址锁存是系统正常工作的基础。

如果 ALE 不接，地址锁存器不知道什么时候锁地址，外部存储器就可能收不到稳定地址。

DEN、DT/R、M/IO、WR、HOLD、HLDA

7. DEN：数据允许信号

DEN 是 Data Enable，数据允许信号。

它是 CPU 输出信号，低电平有效。

DEN 用来控制什么？

DEN 通常控制总线收发器，比如 8286/8287。

总线收发器的作用是增强数据总线驱动能力。

DEN 有效时：打开总线收发器允许数据在 CPU 和系统数据总线之间传输

DEN 无效时：关闭总线收发器数据总线隔离或高阻

为什么需要总线收发器？

如果系统里外设、内存芯片很多，CPU 引脚直接驱动整个数据总线可能不够。

就像一个人声音太小，不能让全班听见，需要扩音器。

总线收发器就是数据总线上的“扩音器”和“开关”。

8. DT/R：数据发送/接收控制信号

DT/R 是 Data Transmit/Receive。

它是 CPU 输出信号，用来控制数据传输方向。

DT/R 的含义：

DT/R = 高电平：CPU 发送数据DT/R = 低电平：CPU 接收数据

也就是：

写操作时，CPU 向外发数据 → DT/R = 1读操作时，CPU 从外接收数据 → DT/R = 0

DT/R 和 DEN 的配合

DEN 决定“是否打开总线收发器”。

DT/R 决定“数据往哪个方向走”。

所以：DEN：开不开门 DT/R：门开了以后，数据往外走还是往里走

例如：CPU 写内存：DEN 有效 DT/R = 1CPU → 数据总线 → 内存

CPU 读内存：DEN 有效 DT/R = 0内存 → 数据总线 → CPU

9. M/IO：存储器 / I/O 控制信号

M/IO 是 Memory/Input and Output 控制信号。

M/IO = 高电平：CPU 与存储器之间进行数据传输M/IO = 低电平：CPU 与 I/O 设备之间进行数据传输

所以：

M/IO = 1 → 访问内存M/IO = 0 → 访问 I/O 端口

M/IO 只表示访问对象M/IO 只告诉外部：

这次访问的是内存还是 I/O，但它不告诉是读还是写。

读写要结合 RD、WR。所以在最小模式下：M/IO + RD + WR

共同决定总线操作类型。

10. WR：写信号

WR 是 Write，写信号，低电平有效。

当 CPU 要向内存或 I/O 端口写数据时，WR 会变为低电平。

WR = 0：写操作有效，WR = 1：没有写操作

WR 也要和 M/IO 配合。

比如：

M/IO = 1，WR = 0 → 写内存M/IO = 0，WR = 0 → 写 I/O 端口

WR 在总线周期中什么时候有效？

在写操作总线周期中，WR 在：T2、T3、Tw状态为低电平。

这和前面 RD 类似。T1 给地址，T2 以后发出写控制信号并传输数据。

11. HOLD：总线保持请求信号

HOLD 是输入信号。它表示：别的主控部件请求占用系统总线

最典型的例子是 DMA 控制器。

为什么需要 HOLD？

有时不是 CPU 访问内存，而是 DMA 控制器要直接访问内存。

DMA 想自己使用地址总线、数据总线、控制总线。但总线平时由 CPU 控制。

所以 DMA 会向 CPU 发出 HOLD 请求：请把总线让给我

CPU 收到 HOLD 后怎么做？当 CPU 检测到 HOLD 后，会在当前总线周期完成后，通过 HLDA 回应。

同时 CPU 会让自己的总线相关引脚进入高阻态。

高阻态可以理解成：CPU 不再驱动这些总线，把总线让出来

这样 DMA 控制器就可以控制系统总线。

12. HLDA：总线保持响应信号

HLDA 是 Hold Acknowledge。

它是 CPU 输出信号，和 HOLD 配合。

HLDA 的含义当 HLDA 有效时，表示：

CPU 已经响应 HOLD 请求，CPU 已经让出总线其他主控部件可以使用总线

所以 HOLD 和 HLDA 的关系是：

HOLD：外部请求总线HLDA：CPU 同意并交出总线

HOLD/HLDA 过程总结

完整过程：

1. DMA 等外部主控部件发 HOLD = 12. CPU 完成当前总线周期3. CPU 输出 HLDA = 14. CPU 相关总线引脚进入高阻态5. 外部主控部件使用总线6. 外部主控部件用完后撤销 HOLD7. CPU 撤销 HLDA，重新获得总线控制权

也就是前面学的“总线请求、仲裁、释放”是对应的。

8088 最小模式下第 34 脚的特殊情况

最小模式下，8088 的第 34 脚不再是 BHE，而是 SS0。

因为 8088 外部数据总线只有 8 位，不需要 BHE 控制高 8 位数据总线。

8088 用：M/IO DT/R SS0

组合起来表示当前总线周期的操作。

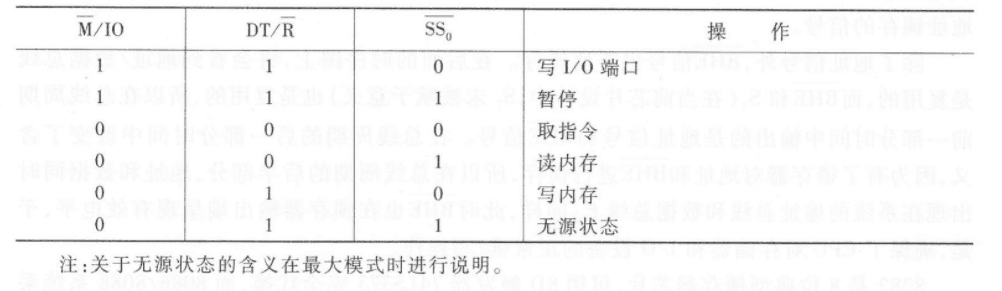

表 2.6 给出了组合关系。

8086 用 BHE + A0 区分高低字节8088 没有 16 位数据总线，所以没有 BHE 的同样用途

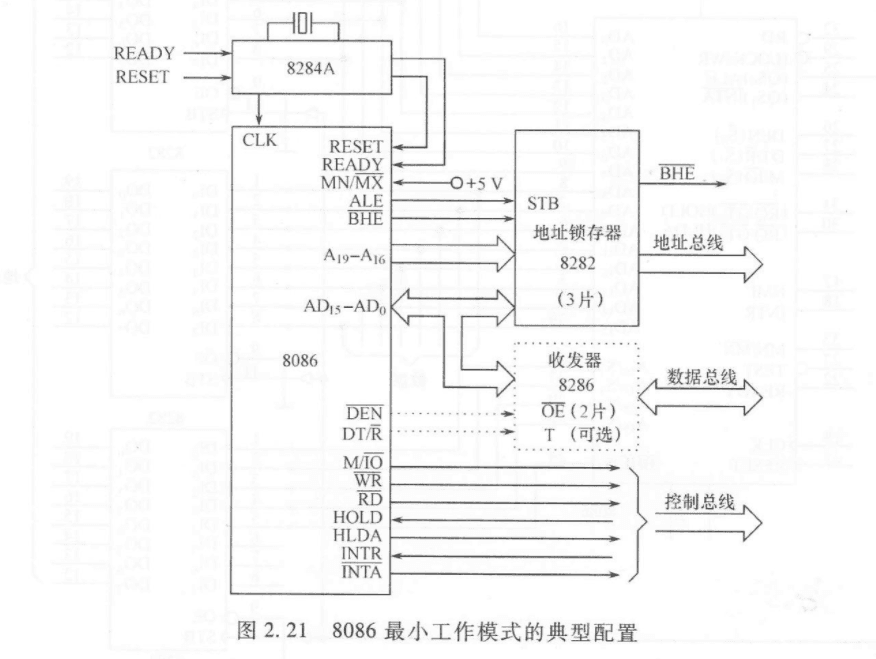

最小模式系统配置

里面主要有：

8284A：时钟发生器8282 或 74LS373：地址锁存器8286/8287：总线收发器

为什么最小系统还需要这些芯片？

8086 虽然是 CPU，但它不能单独直接构成完整系统。

原因有几个：

第一，CPU 需要稳定时钟，所以要时钟发生器。第二，地址/数据线复用，所以要地址锁存器。第三，系统总线负载较大，CPU 驱动能力有限，所以要总线收发器。

所以一个最小系统通常不是只有 CPU，而是：

CPU + 时钟电路 + 地址锁存 + 数据收发 + 存储器/I/O
