4.5 Cache 和主存容量扩展技术

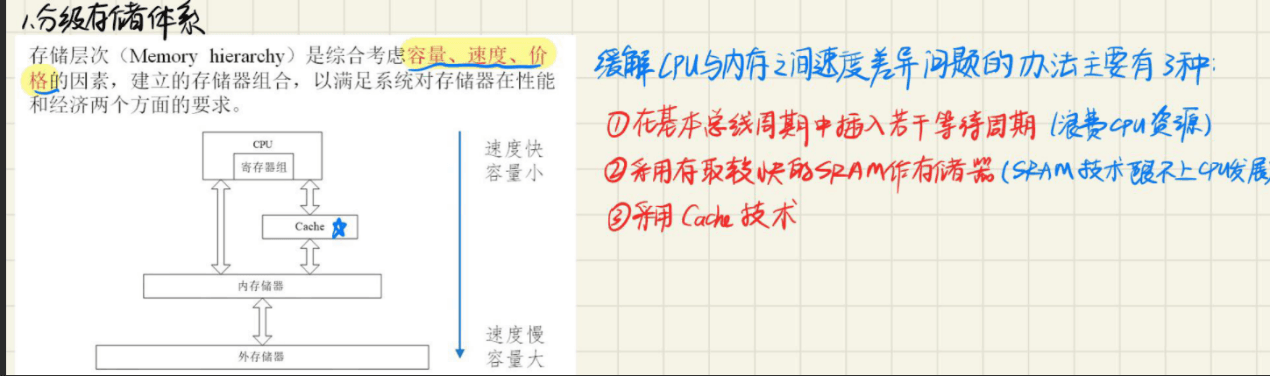

分级存储器的设计：Cache 是位于 CPU 和主存之间的高速小容量存储器。

目的：

> 缓解 CPU 速度远高于主存速度的矛盾。

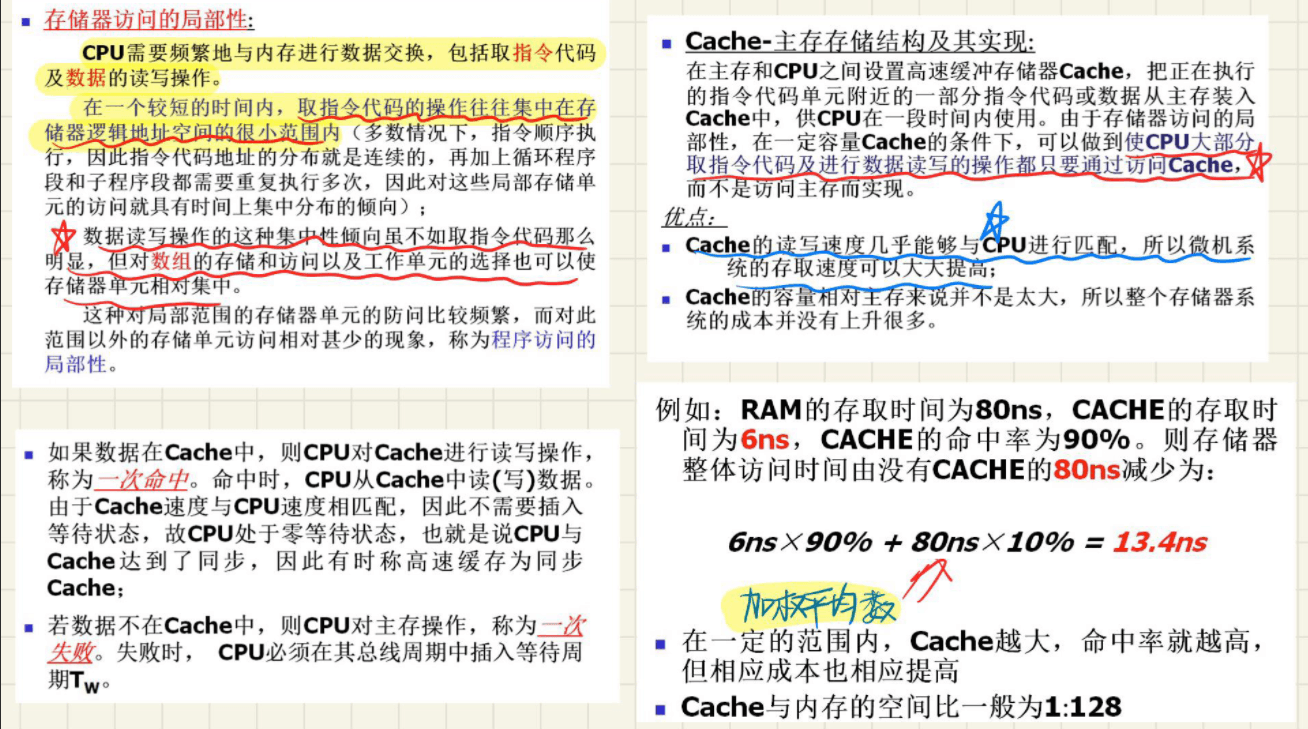

Cache 有效的原因是程序具有局部性：

| 局部性 | 含义 |

| 时间局部性 | 最近访问过的数据/指令很可能再次访问 |

| 空间局部性 | 访问某地址后，很可能访问相邻地址 |

STM32F4 这类 Cortex-M4 通常没有复杂的数据 Cache，但理解 Cache 对学习计算机组成和高性能 MCU 很重要。

也就是说cache把常用访问的数据提前存储方便访问

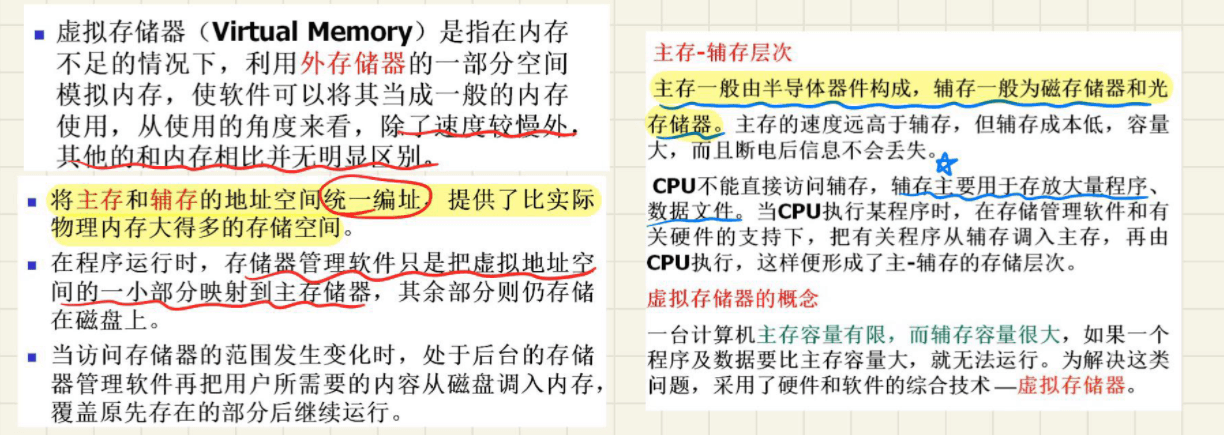

虚拟存储器（操作系统第四章有说）

虚拟存储器给程序提供比实际物理内存更大、更连续的地址空间。

基本思想：

- 程序使用虚拟地址；

- MMU/地址转换机制把虚拟地址转换为物理地址；

- 不常用的数据可以暂存在外存；

- 常用页面调入主存。

STM32 Cortex-M 一般没有完整 MMU，更多是 MPU 存储保护单元。因此它不像 PC 操作系统那样使用完整虚拟内存。

主存容量扩展技术

主存容量扩展要解决的问题是：单片存储芯片的容量和字长往往不能直接满足 CPU 的要求，所以需要把多片存储芯片组合起来，形成 CPU 所需要的主存容量和数据位宽。

主存容量可以看成：

主存容量 = 存储字数 × 存储字长

所以扩展主存本质上有两个方向：

扩展字长 -> 位扩展

扩展字数 -> 字扩展

既扩展字长又扩展字数 -> 字位同时扩展

主存容量扩展技术

主存容量可以看成：

主存容量 = 存储字数 × 存储字长

所以扩展主存本质上有两个方向：

扩展字长 -> 位扩展

扩展字数 -> 字扩展

既扩展字长又扩展字数 -> 字位同时扩展

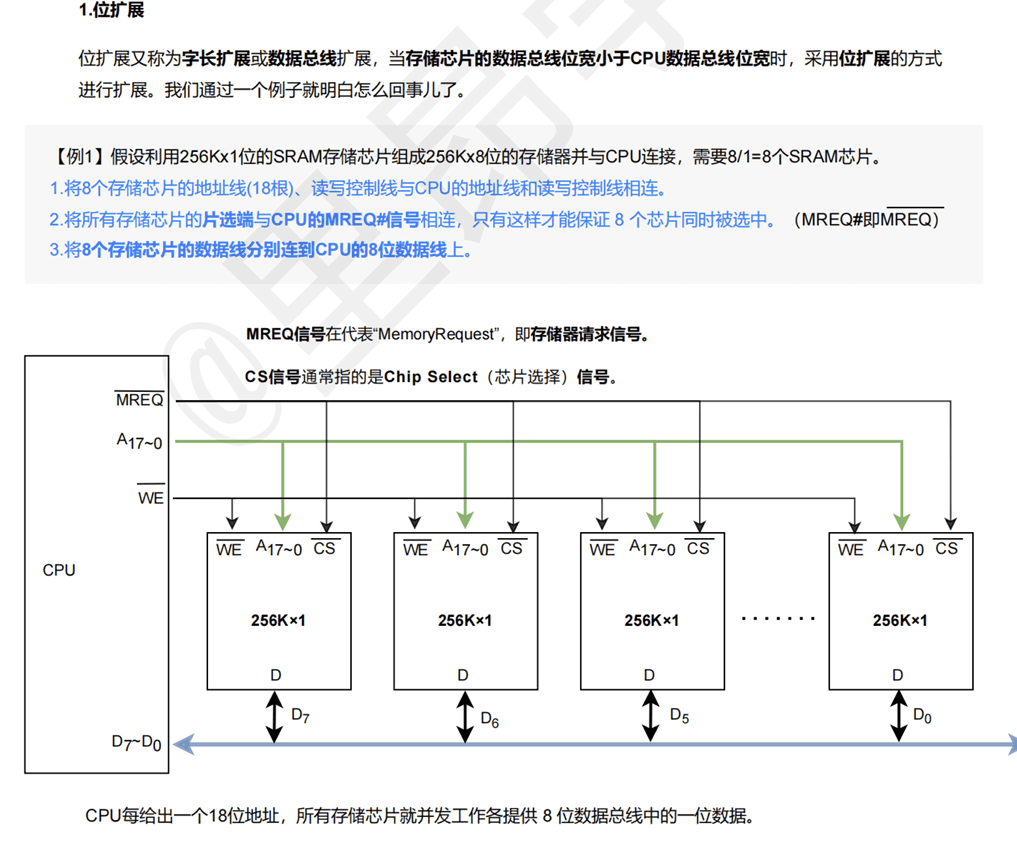

1. 位扩展

位扩展是增加每个存储字的位数，也就是增加“字长”。

例如 CPU 需要：

8K × 8 bit

但现有芯片只有：

8K × 1 bit

那么一片芯片只能提供 1 位数据，CPU 一次需要 8 位数据，所以要用 8 片并联。

连接方法：

所有芯片的地址线并联

所有芯片的片选线并联

所有芯片的读写控制线并联

每片芯片的数据线分别接 CPU 数据总线的一位

也就是说，8 片芯片同时被选中，同时读写同一个地址，只是每片负责一个 bit。

核心公式：

位扩展所需芯片数 = 目标字长 / 单片芯片字长

例子：

目标：8K × 8 bit

芯片：8K × 1 bit

所需芯片数 = 8 / 1 = 8 片

位扩展的特点：

地址空间没有变；

每个地址对应的数据位数变多；

多片芯片同时工作；

主要扩展数据总线宽度。

位扩展：地址不变，数据位数变宽。

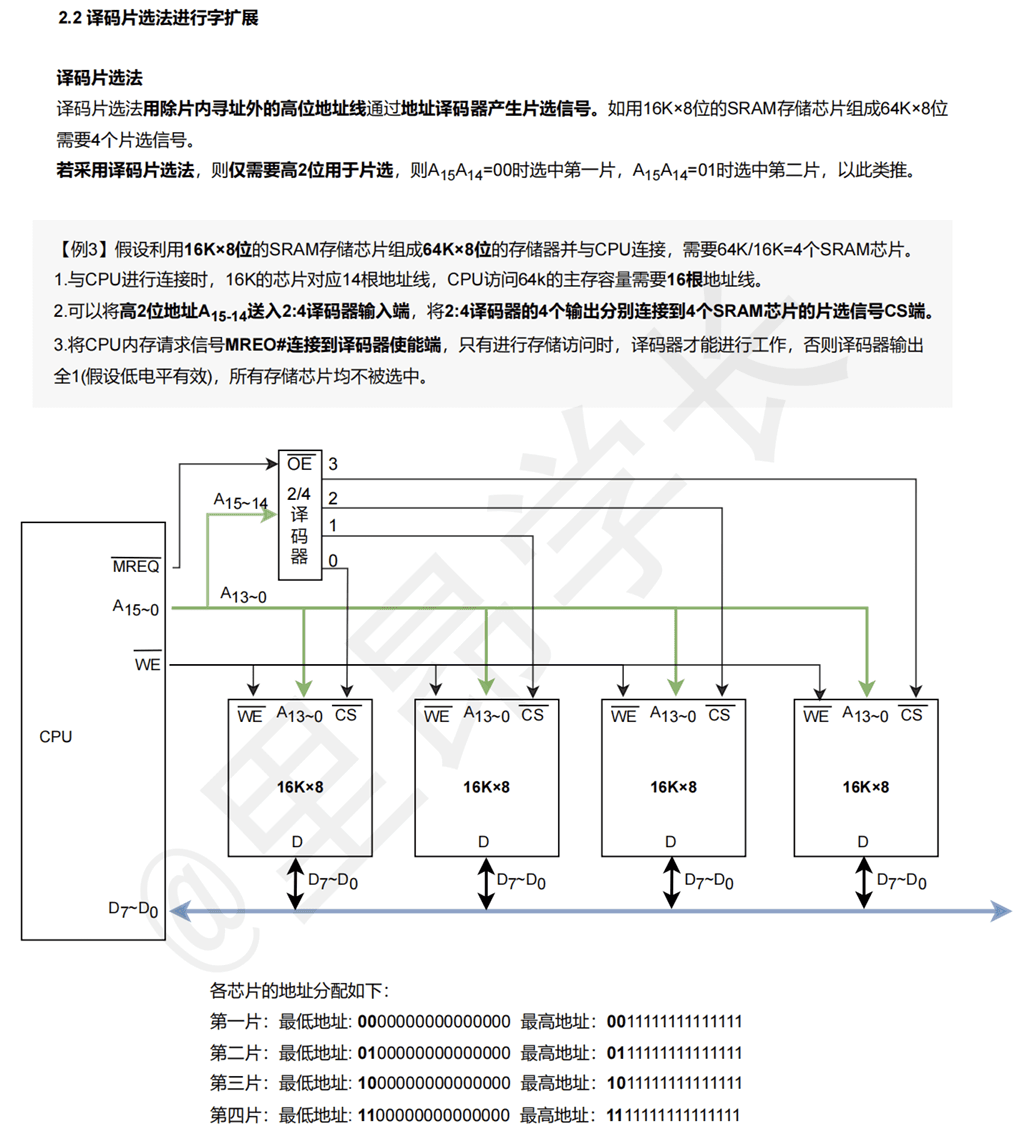

2. 字扩展

字扩展是增加存储单元的个数，也就是增加“存储字数”。

例如 CPU 需要：32K × 8 bit

但现有芯片只有：8K × 8 bit

每片芯片的字长已经是 8 bit，正好满足 CPU 一次读写 8 bit 的要求，所以不需要位扩展。但每片只有 8K 个地址，目标需要 32K 个地址，所以需要 4 片芯片组成更大的地址空间。

核心公式：

字扩展所需芯片组数 = 目标存储字数 / 单片存储字数

例子：

目标：32K × 8 bit

芯片：8K × 8 bit

所需芯片数 = 32K / 8K = 4 片

连接方法：

低位地址线接到每片芯片的地址输入端

高位地址线经过译码器产生片选信号

数据线并联到 CPU 数据总线

读写控制线并联

为什么需要译码器？

因为 4 片芯片不能同时工作。CPU 给出一个地址时，只应该选中其中一片芯片。所以要用高位地址线判断当前访问的是哪一片。

例如 32K 地址空间需要 15 根地址线：

32K = 2^15

单片 8K 芯片需要 13 根地址线：

8K = 2^13

所以：

低 13 位地址线 A0-A12 接芯片内部地址

高 2 位地址线 A13-A14 用来选择 4 片芯片

字扩展的特点：

数据位宽不变；

地址范围变大；

同一时刻只选中一片或一组芯片；

主要扩展地址空间。

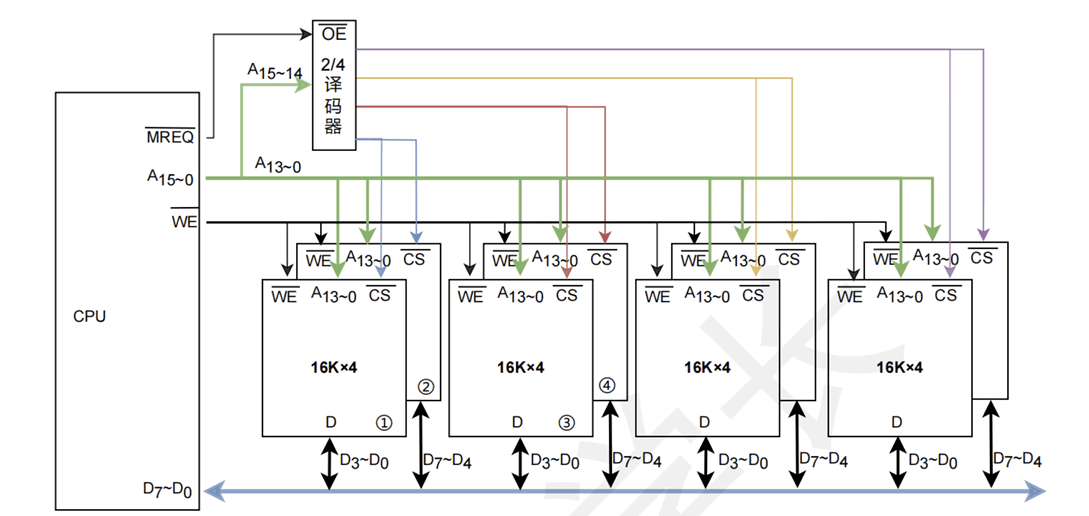

3. 字位同时扩展

字位同时扩展就是目标存储器的字数和字长都比单片芯片大。

例如 CPU 需要：32K × 16 bit

现有芯片是：8K × 8 bit

这时要同时扩展两个方向。

第一步，先扩展字长：

目标字长 16 bit

单片字长 8 bit

位扩展需要 16 / 8 = 2 片

也就是说，两片 8K × 8 bit 芯片并联，组成一组：

8K × 16 bit

第二步，再扩展字数：

目标字数 32K 单组字数 8K

字扩展需要 32K / 8K = 4 组

每组 2 片，一共 4 组：

总芯片数 = 2 × 4 = 8 片

总公式：总芯片数 =（目标字长 / 单片字长) × (目标字数 / 单片字数)

例子：目标：32K × 16 bit

芯片：8K × 8 bit

位扩展倍数 = 16 / 8 = 2

字扩展倍数 = 32K / 8K = 4

总芯片数 = 2 × 4 = 8 片

连接方法：

每 2 片组成一组，负责 16 bit 数据宽度

一共 4 组，负责 32K 地址空间

低位地址线接所有芯片

高位地址线经过译码器选择某一组

同一组内的芯片同时工作

不同组之间通过片选信号区分

一句话记忆：

字位同时扩展：先按数据位宽分组，再按地址空间分组。

片选信号

片选信号用于选择当前 CPU 要访问哪一片或哪一组存储芯片。

常见片选方法有三种：

线选法全译码法部分译码法

线选法：直接用某根高位地址线作为片选信号。电路简单，但地址空间不连续，地址利用率低。

全译码法：所有相关高位地址线都参与译码。优点是地址唯一，不会出现地址重叠。缺点是硬件电路复杂。

部分译码法：只用部分高位地址线参与译码。电路比全译码简单，但可能出现地址重叠。

5. 地址线如何分配

做题时最重要的是区分：

片内地址线

片选地址线

片内地址线用于选择芯片内部的某个存储单元。

片选地址线用于选择哪一片芯片或哪一组芯片。

例如单片芯片容量是：8K × 8 bit

因为：8K = 2^13

所以每片芯片需要 13 根片内地址线：A0 - A12

如果目标容量是：32K × 8 bit

因为：32K = 2^15

CPU 总共需要 15 根地址线：A0 - A14

那么：A0 - A12：接芯片片内地址

A13 - A14：用于片选，选择 4 片芯片中的一片

做题固定模板

遇到主存容量扩展题，可以按这个流程：

写出目标容量：目标：M × N bit

写出芯片容量：芯片：m × n bit

判断位扩展倍数：位扩展倍数 = N / n

判断字扩展倍数：字扩展倍数 = M / m

算总芯片数：总芯片数 = 位扩展倍数 × 字扩展倍数

判断地址线：

目标字数 = 2^a -> CPU 需要 a 根地址线

芯片字数 = 2^b -> 芯片内部需要 b 根地址线

片选需要 a - b 根地址线

说明连接方式：

低位地址线接芯片地址端

高位地址线接译码器产生片选

数据线按位连接

读写控制线并联

和微机原理、STM32 的联系

主存容量扩展本质上还是地址译码问题。

微机原理里讲：

CPU 发地址 -> 地址译码 -> 片选 -> 读写存储器

STM32 里虽然你需要自己接 SRAM 芯片，但外设地址映射也是类似思想：

CPU 发出地址

总线矩阵/地址译码判断访问的是 Flash、SRAM、GPIO、U SART 还是 TIM

选中对应模块完成读写

比如：GPIOF->MODER

本质是：

GPIOF 基地址 + MODER 偏移

CPU 发出这个地址后，片内总线译码逻辑会选中 GPIOF 模块，而不是 SRAM 或 Flash。

所以主存扩展、I/O 地址译码、STM32 外设寄存器访问，本质都是：

地址 -> 译码 -> 选中目标硬件 -> 读写数据

最后总结

主存容量扩展记住三句话：

位扩展：扩字长，多片芯片同时提供不同数据位。

字扩展：扩字数，高位地址译码选择不同芯片。

字位同时扩展：先按字长分组，再按字数扩组。

做题核心公式：

芯片总数 =

(目标字长 / 芯片字长) × (目标字数 / 芯片字数)

地址线核心判断：

芯片内部地址线 = log2(单片字数)

CPU 总地址线 = log2(目标字数)

片选地址线 = CPU 总地址线 - 芯片内部地址线
