4.6 并行主存系统与 8086 CPU

这三个概念主要解决CPU与内存速度不匹配的问题。核心思路是：用多个存储体（Bank）组成一个逻辑上连续的内存空间，并让它们并行工作。

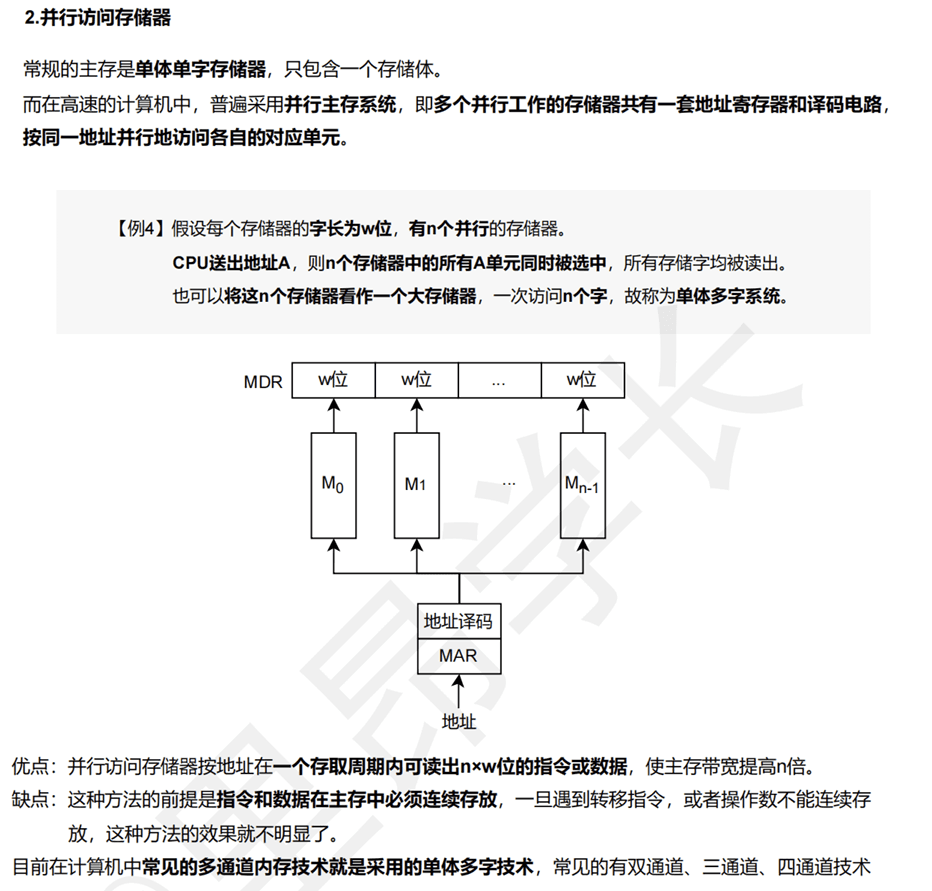

· 并行访问存储器：指同时访问多个存储体，一次就能取出给一个完整指令/数据所需的全部字节。缺点是每个体都要有独立的控制、数据引脚，硬件成本高，多见于早期的内存系统。

· 多体交叉访问：将内存地址轮流分配到不同的存储体。CPU连续访问时，即使单个体还在“恢复期”，下一个地址已在别的体中就绪，从而实现一个周期内也能持续输出数据，大幅提升带宽。现代内存广泛采用此技术。

· 高位多体交叉（顺序编址）：高位地址选体，低位地址选体内偏移。优点是单个程序能利用局部性，在一个体内连续访问（页命中率高）；缺点是难以多体并行，不适合多任务或向量运算。

· 低位多体交叉（交叉编址）：低位地址选体，高位地址选体内偏移。连续地址分布在所有体中，能实现流水线并行，特别适合向量、数组等批量数据访问。但单任务跨越多个体时，体冲突概率高，且切换任务开销大。

一句话总结：高位交叉为了容量（更像硬盘分区），低位交叉为了速度（像流水线工厂）。

8086CPU

8086 CPU（最小模式）总结

一、引脚功能分组（仅涉及存储器/I/O 连接部分）

· 地址/数据复用总线：AD15 ~ AD0（16 位）。

· 在总线周期的 T1 状态输出地址（A15 ~ A0）。

· 在 T2/T3/T4 状态传输数据（D15 ~ D0）。

· 地址/状态复用总线：A19/S6 ~ A16/S3（4 位）。

· T1 状态输出高位地址（A19 ~ A16）。

· 其他状态输出状态信号（S6 ~ S3，一般忽略）。

· 控制信号：

· ALE（Address Latch Enable）：T1 状态输出高电平，用于锁存地址。

· M/IO：高电平表示访问存储器，低电平表示访问 I/O。

· RD（读）：低有效，读存储器或 I/O。

· WR（写）：低有效，写存储器或 I/O。

· READY：由慢速存储器或 I/O 输入，低电平时 CPU 插入等待周期。

· BHE（高字节使能）：低有效，表示数据总线上高 8 位（D15 ~ D8）有效。

二、地址锁存与总线分离（为什么需要 ALE）

8086 的地址和数据复用同一组引脚，因此必须在 T1 状态将地址锁存起来，供整个总线周期使用。

典型连接：

· AD15 ~ AD0 接到两个 74LS373 锁存器（低 8 位地址 + 高 8 位地址）。

· ALE 接到锁存器的 LE 引脚（锁存使能）。

· 锁存器输出 A15 ~ A0 连接到存储器或 I/O 的地址引脚。

· 数据总线 D15 ~ D0 直接从 AD15 ~ AD0 引出（或经缓冲）到存储器/I/O 的数据引脚。

这样，即使 AD 线上之后变成数据，锁存器输出的地址依然稳定。

三、最小模式读周期（从存储器或 I/O 读数据）

1. T1 状态：

· CPU 将地址放到 AD15 ~ AD0 和 A19/S6 ~ A16/S3 上。

· ALE 输出高电平，锁存器将地址锁存。

· M/IO 输出（高为存储器，低为 I/O）。

· BHE 和 A0 配合指示字节/字访问。

2. T2 状态：

· AD15 ~ AD0 切换为高阻，准备接收数据。

· RD 输出低电平（有效），通知外设将数据放到数据总线上。

3. T3 状态：

· 外设将数据驱动到 AD15 ~ AD0 上。

· CPU 采样 READY 线：

· 若 READY = 1，则 T3 结束后进入 T4。

· 若 READY = 0，则插入 Tw 周期，继续等待，直到 READY = 1。

4. T4 状态：

· CPU 在 T4 上升沿锁存数据。

· RD 变高，总线周期结束。

四、最小模式写周期（向存储器或 I/O 写数据）

1. T1 状态：同读周期，发出地址、ALE 锁存、M/IO、BHE/A0。

2. T2 状态：

· CPU 将要写的数据放到 AD15 ~ AD0 上（不再高阻）。

· WR 输出低电平（有效）。

3. T3 状态：

· 数据保持稳定。

· 外设（或存储器）在 WR 有效期间采样数据并写入。

· 同样检查 READY，必要时插入 Tw。

4. T4 状态：

· WR 变高，数据从总线上撤销，周期结束。

五、存储器与 I/O 的连接要点

· 存储器地址空间：00000H ~ FFFFFH（1MB，20 位地址）。

· I/O 地址空间：0000H ~ FFFFH（64KB，16 位地址），由 M/IO = 0 区分。

地址译码原则：

· 高位地址线（A19 ~ A 某位）通过译码器产生芯片的片选信号（CE 或 CS）。

· 低位地址线直接连到存储器芯片的地址引脚（如 6264 的 A12 ~ A0）。

16 位数据总线访问：

· 偶地址（A0 = 0）且 BHE = 0 时，同时访问高 8 位和低 8 位（一个字）。

· 奇地址（A0 = 1）且 BHE = 0 时，仅访问高 8 位（奇字节）。

· 偶地址（A0 = 0）且 BHE = 1 时，仅访问低 8 位（偶字节）。

六、与外部芯片的典型连接（以 6264 SRAM 为例）

1. 地址线：

· 8086 锁存后的 A12 ~ A0 → 6264 的 A12 ~ A0。

· 更高的地址线（A19 ~ A13）经译码 → 6264 的 CE（或与其他信号组合）。

2. 数据线：

· 6264 的 I/O7 ~ I/O0 直接接 8086 的 D7 ~ D0（若只用低 8 位数据总线）或分别接高/低位数据线（16 位系统用两片 6264）。

3. 控制线：

· RD → 6264 的 OE。

· WR → 6264 的 WE（可能需要与 BHE/A0 组合以实现字节写入）。

· 片选 CE 由高位地址译码产生，并确保在访问存储器时有效。

七、中断与 DMA（仅概念，不展开细节）

· 可屏蔽中断：INTR 引脚，受 IF 标志控制，响应后从数据总线读取中断向量号。

· 不可屏蔽中断：NMI 引脚，边沿触发，不受 IF 影响。

· DMA：通过 HOLD/HLDA 请求并授予总线控制权，DMA 控制器（如 8237A）接管总线进行数据传输。
