4.4 Intel 2164A 和 ROM

4.4 Intel 2164A 和 ROM

6. 系统集成:利用8条地址线寻址64K单元

将2164A连接到系统总线时,关键在于处理地址的分时复用。

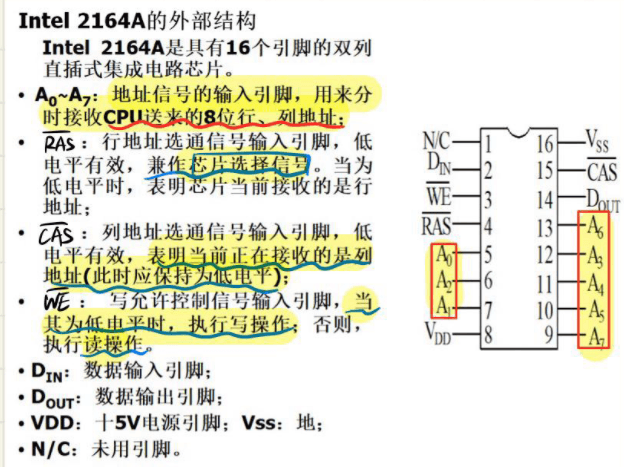

DRAM Intel 2164A(64K×1)

4.4 Intel 2164A 和 ROM 图 1

1. 概念区分

· 片选:2164A 没有专用的 CS 引脚,由 RAS 信号的低电平 激活芯片(类似片选功能)。

· 位选:通过 行地址 + 列地址 分时输入,在 64K 个存储单元中选择一个(1位数据)。

2. 片选 + 位选流程

1. CPU 发出完整地址(16位):

· 高 8 位(A8 ~ A15) → 行地址。

· 低 8 位(A0 ~ A7) → 列地址。

2. 行地址锁存(片选激活):

· CPU 将行地址放到 2164A 的 A0 ~ A7 引脚上,然后将 RAS 从高拉低。

· RAS 的下降沿将行地址锁存到芯片内部。

· RAS = 0 相当于片选有效,芯片开始工作。

3. 列地址锁存(位选第一步):

· CPU 将列地址放到 A0 ~ A7 引脚上,然后将 CAS 从高拉低。

· CAS 的下降沿将列地址锁存。

4. 完整位选:

芯片内部将锁存的行地址(7位)和列地址(7位,实际 2164A 是 64K,地址 A0~A15,行列各 8 位,但内部矩阵为 256×256,所以行列地址各 8 位)组合,唯一选中 64K 个存储单元中的一个(1位)。

5. 根据 WE 执行读/写:

· 读:WE = 1 → 选中单元的数据出现在 Dout 引脚。

· 写:WE = 0 → CPU 将数据放在 Din 引脚,写入选中单元。

6. 结束访问:将 RAS 和 CAS 恢复为高电平,芯片回到待机(未选中)状态。

刷新操作是单独的行地址刷新流程,不是正常读写流程的一部分,这里不展开。

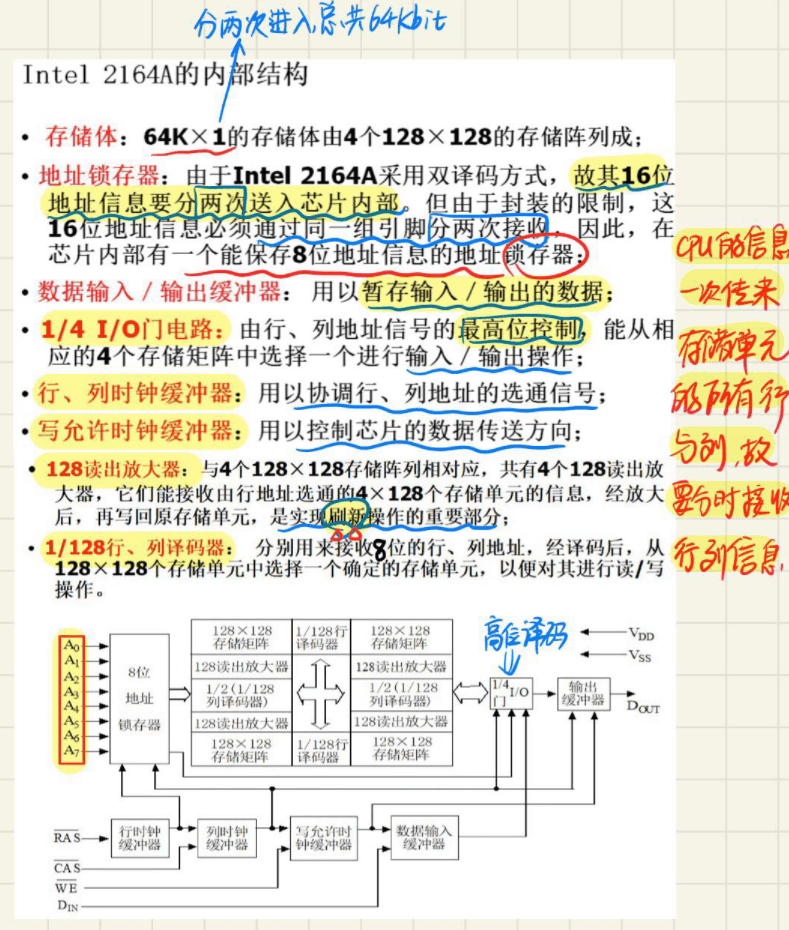

4.4 Intel 2164A 和 ROM 图 2

三、与 6116 总结格式

6264:

高位译码选芯片 —→ CE1=0且CE2=1。

低位地址进芯片 —→ A12~A0 定单元。

OE读、WE写,配合使能即可用。

2164A:RAS下降之后片选,行地址先锁存。

CAS下降定位列地址锁存,行列组合选单元。

WE高读Dout出,WE低写Din入。

RAS、CAS都高的话,芯片会待机。

· 地址复用:通常使用一个地址多路选择器(如双四选一数据选择器74LS157)在RAS和CAS信号控制下,将CPU地址总线的低8位(A0-A7)和高8位(A8-A15)分时地连接到2164A的A0-A7引脚上。

· 数据线连接:Din应连接系统的数据总线写入信号线,Dout则连接到数据总线的读取信号线。由于数据线是分离的,连接要更为直接。

· 控制信号连接:

· 将CPU的存储器写信号与WE相连。

· 系统地址译码逻辑或总线控制器产生RAS和CAS信号。当访问的地址落在DRAM所在的地址范围时,译码器输出一个信号,再经过一个延时电路分别产生RAS和CAS的下降沿,以满足时序要求。

总结

特征 Intel 2164A (DRAM) SRAM 6264 说明

核心目的 提供高密度、低成本的大容量内存 提供快速、免刷新、易用的小容量内存 这是二者最根本的设计哲学差异。

容量/组织 64K x 1 bit (65536个单元,每单元1位) 8K x 8 bit (8192个单元,每单元8位) 2164A适用于组成大容量内存,但需要多片才能构成一个字节。

地址/数据引脚 8根地址线(分时复用),Din/Dout两根独立数据线 13根地址线,8根双向数据线 2164A通过复用技术节省引脚。

主要控制信号 RAS, CAS, WE (无片选信号) CE, OE, WE (具有标准片选) RAS和CAS的时序是控制2164A的核心,设计更复杂。

操作流程 分时锁存行地址和列地址 地址信号一次性全部建立 这是二者在操作流程上最显著的区别。

数据保持 需要定期刷新 (2ms/4ms) 无需刷新 这是由存储单元物理原理决定的。

外围电路 复杂,需要地址多路选择器、RAS/CAS产生逻辑、刷新电路 简单,几乎可以直接挂在总线上 这是选择DRAM时需要付出的设计代价。

应用场景 计算机主存储器 (大容量) Cache、缓存、小规模嵌入式系统 各取所长,发挥其最大优势。

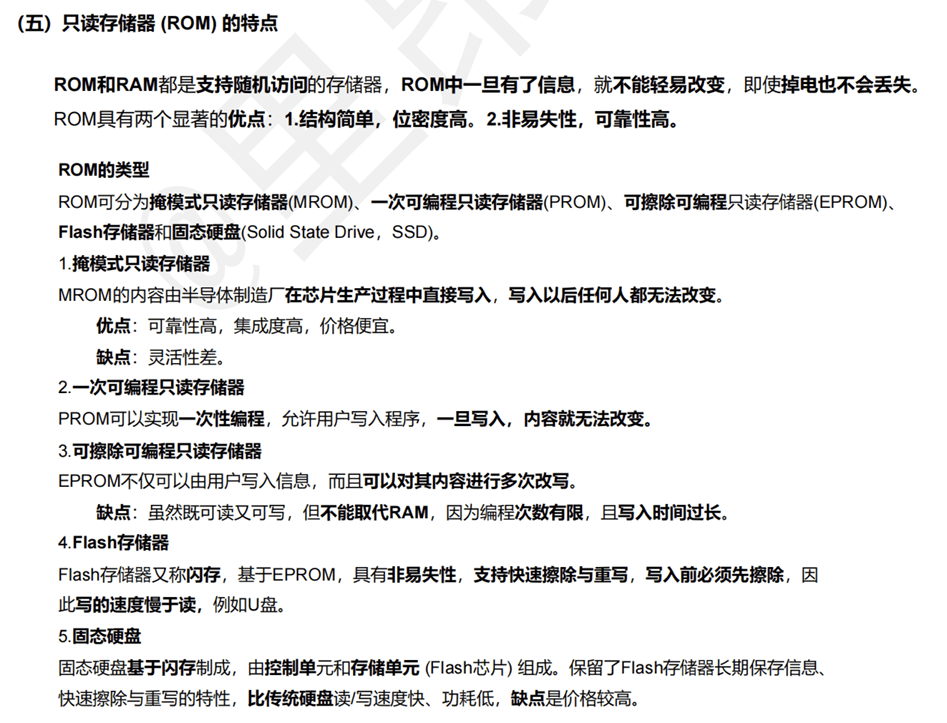

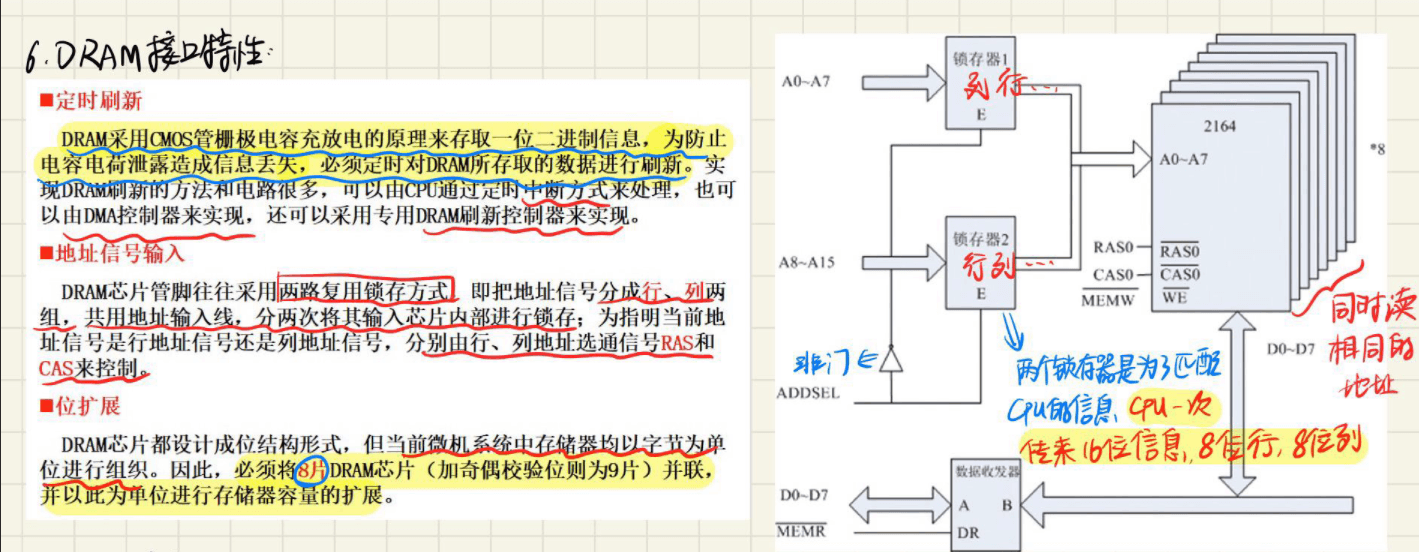

4.4 Intel 2164A 和 ROM 图 34.4 Intel 2164A 和 ROM 图 4

后面的了解即可

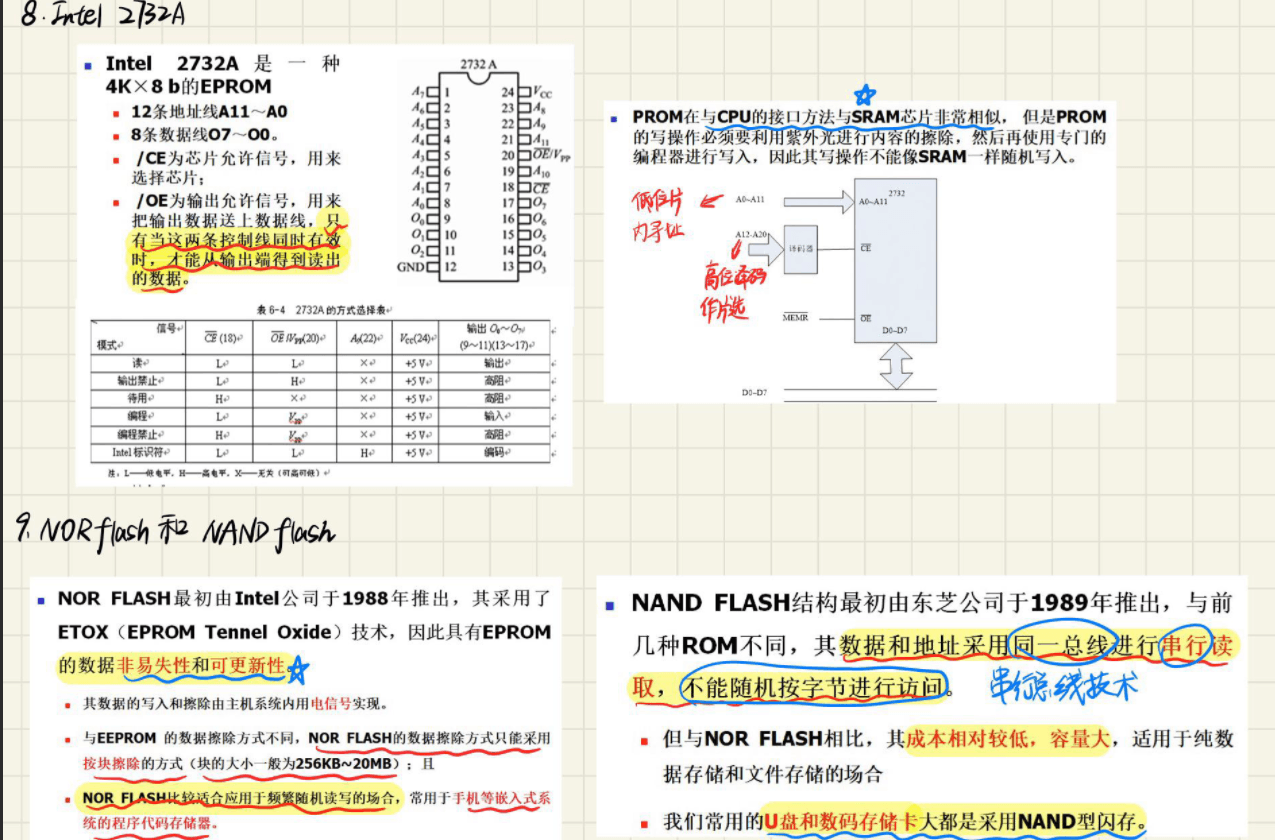

4.4 Intel 2164A 和 ROM 图 5

地址分配

地址分配是指把 CPU 的地址空间划分给不同存储器芯片或外设。

注意:

- 8086 的低端地址 `00000H - 003FFH` 常用于中断向量表;

- 8086 的高端地址 `FFFF0H` 是复位后的程序入口附近;

- 有些 CPU 把存储器地址和 I/O 地址分开;

- 有些 CPU 把二者统一编址。

STM32 采用统一编址:

> Flash、SRAM、外设寄存器都在同一个 32 位地址空间中,只是地址范围不同。

片选与地址译码

存储器芯片的地址线通常少于 CPU 地址线,所以 CPU 的地址要分成两部分:

| 部分 | 作用 |

| 片内地址 | 接到存储器芯片地址引脚,选择芯片内部单元 |

| 片外地址 | 经过译码产生片选信号,选择哪一片芯片 |

片选信号通常记作 `CS` 或 `CE`。

常见片选方法:

| 方法 | 特点 |

| 线选法 | 用某根高位地址线直接选片,电路简单但地址不连续、利用率低 |

| 全译码法 | 所有高位地址线都参与译码,地址唯一,无重叠 |

| 部分译码法 | 只有部分高位地址线参与译码,地址可能重叠 |

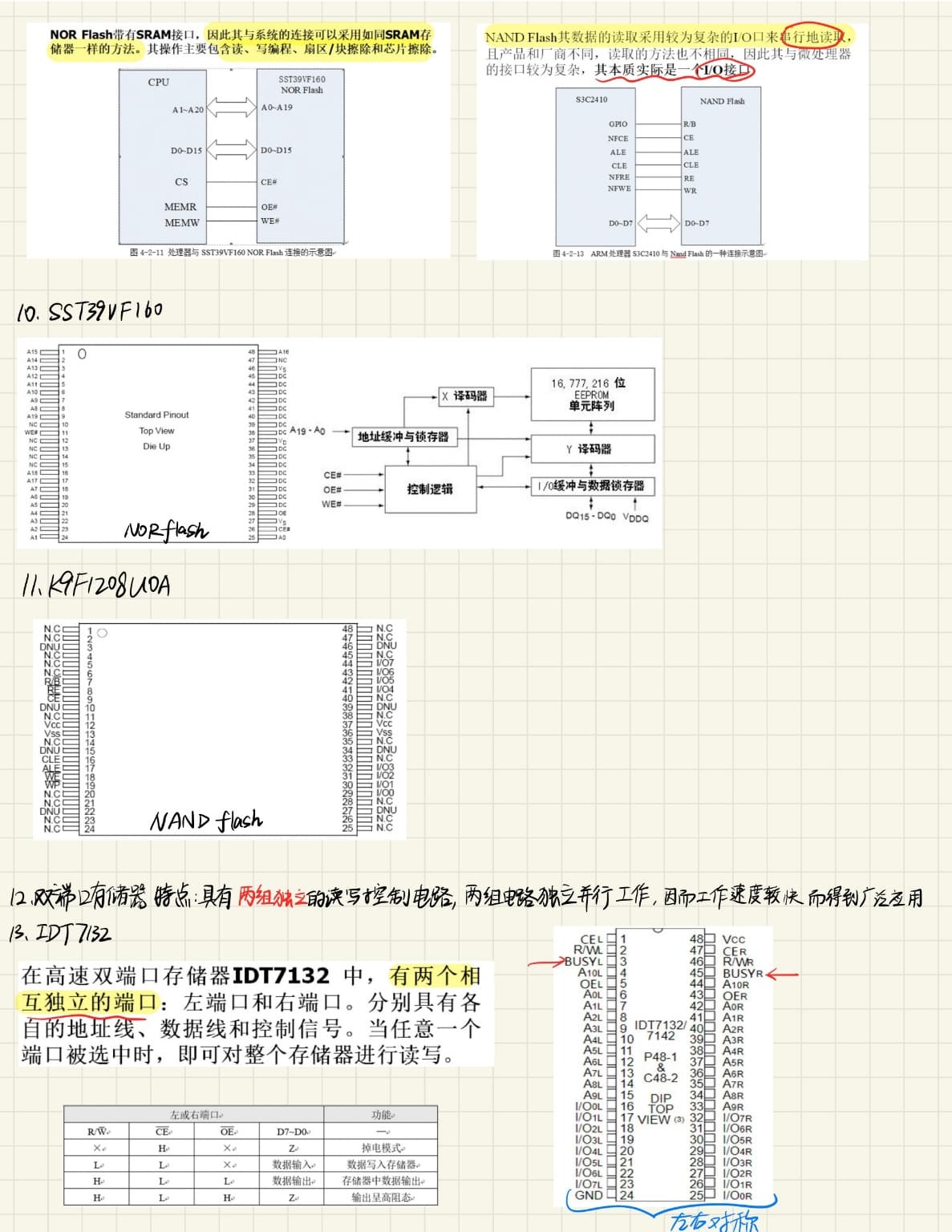

4.4 Intel 2164A 和 ROM 图 6

并行主存系统:

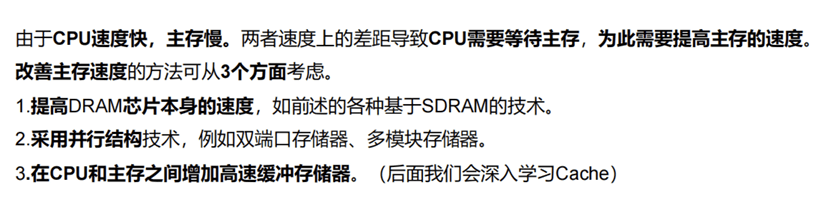

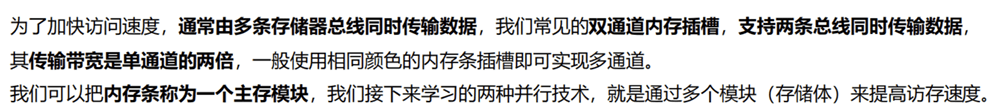

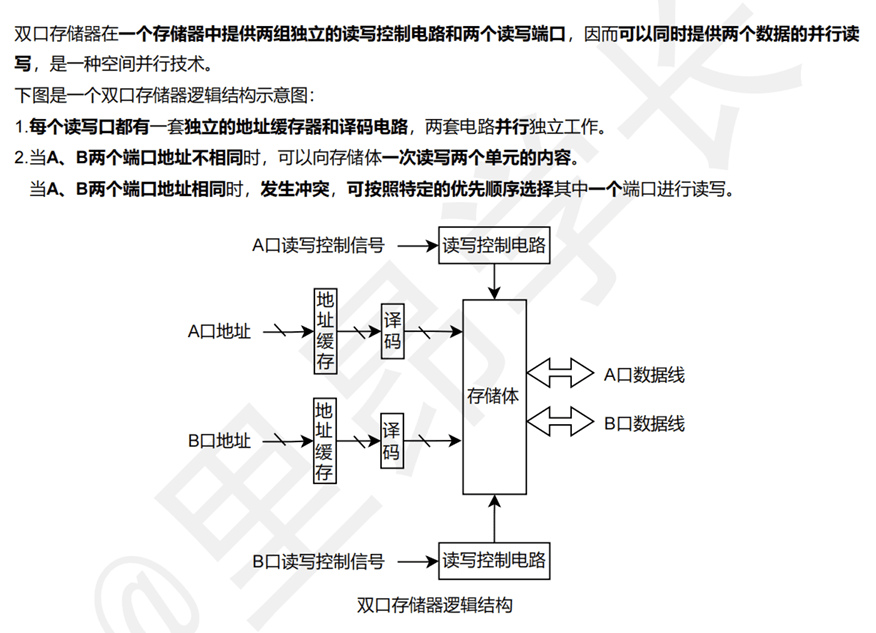

4.4 Intel 2164A 和 ROM 图 74.4 Intel 2164A 和 ROM 图 84.4 Intel 2164A 和 ROM 图 9
