4.3 SRAM6264 和 DRAM 2164A

4.3 SRAM6264 ? DRAM 2164A

SRAM6264

1. 芯片概览：8K x 8 的存储空间

· 容量：6264 能存储 8K × 8 bit = 64 Kbit，即 8192 个字节。

· 结构：内部存储阵列通常组织为 256 行 × 256 列 × 8 位（或类似）。

· 寻址：需要 13 根地址线（A12 ~ A0），因为 2^{13} = 8192。

· 数据：8 根双向数据线 I/O7 ~ I/O0。

· 工艺：CMOS 静态 RAM，低功耗，无需刷新。

· 封装：常用 28 引脚 DIP 或 SOP 封装。

2. 引脚详解：地址、数据与多控制线

6264 与 6116 最大的不同是多了几个控制引脚，以适应更复杂的系统。

· 地址线 (A12 ~ A0， 13 根)：输入，选择 8192 个单元之一。

· 数据线 (I/O7 ~ I/O0， 8 根)：双向三态，读写数据。

· 核心控制线：

· 片选1 (CE1)：低电平有效。必须为 0 才能选中芯片。

· 片选2 (CE2)：高电平有效。必须为 1 才能选中芯片。

（注：两个片选同时有效才选中，这为地址译码提供了灵活性。）

· 输出使能 (OE)：低电平有效。读数据时需为 0。

· 写使能 (WE)：低电平有效。写数据时需为 0。

· 电源与地：Vcc（典型 5V），GND。

· 未使用引脚：部分封装可能有多余的 NC（No Connect）引脚。

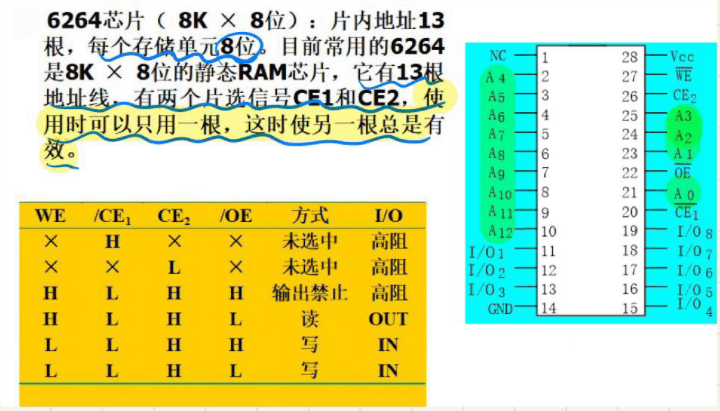

3. 功能真值表

模式 CE1 CE2 OE WE I/O 状态

未选中 1 (H) X X X 高阻态

未选中 X 0 (L) X X 高阻态

输出 (读) 0 (L) 1 (H) 0 (L) 1 (H) 输出数据

输入 (写) 0 (L) 1 (H) X 0 (L) 输入数据

输出禁用 0 (L) 1 (H) 1 (H) 1 (H) 高阻态

注意：写操作时 OE 通常设为高电平（或任意，但为避免总线冲突，常将其置为1）。

4. 读写时序流程

与 6116 几乎一致，只是控制信号多了一个 CE2。

读操作：

1. 地址建立：CPU 将 13 位地址放到 A12~A0 上。

2. 选中芯片：CE1 = 0，CE2 = 1，同时满足。

3. 配置模式：WE = 1（禁止写），OE = 0（允许输出）。

4. 数据输出：芯片将选中单元的数据驱动到 I/O 线上。

5. 读取数据：CPU 锁存数据。

6. 结束：CE1 = 1 或 CE2 = 0，总线高阻。

写操作：

1. 地址建立：同上。

2. 选中芯片：CE1 = 0，CE2 = 1。

3. 数据准备：CPU 将要写的数据放到 I/O 线上。

4. 写入脉冲：WE = 0（保持一段时间），数据在 WE 上升沿被锁存。

5. 结束：WE = 1，CE1 = 1 或 CE2 = 0。

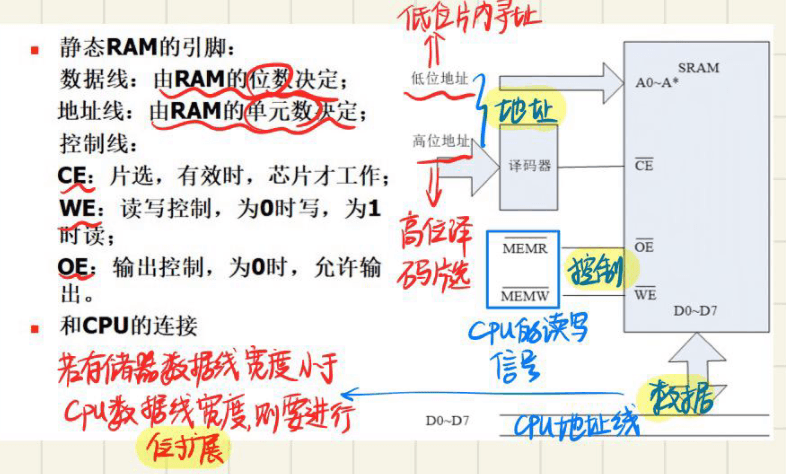

5. 系统集成与地址译码

6264 的 13 根地址线需要连接 CPU 的低位地址总线（如 8086 的 A0~A12）。

高位地址线（如 A13~A19）通过译码器产生满足 CE1=0 且 CE2=1 的信号。

示例：用两片 6264 组成 16KB 内存（8086 系统）。

· 将 CPU 的 A0~A12 并联到两片 6264 的地址脚。

· 用 A13 作为片选：

· A13 = 0 时，第一片 CE1 有效（还需配合 CE2 固定接高电平）。

· A13 = 1 时，第二片 CE1 有效。

· CE2 可直接接 Vcc（常高），或接系统控制信号防止冲突。

· 这样第一片地址范围：0x0000 ~ 0x1FFF，第二片：0x2000 ~ 0x3FFF（假设 A19~A14 全为 0）。

如果 CPU 是 8 位数据总线（如 8088），一片 6264 就满足；如果是 16 位（如 8086），则需要两片 6264 分别处理高 8 位和低 8 位数据，此时 BHE 和 A0 用于体选。

总结

· 6264 是一个 8K×8 的静态 RAM，需要 13 根地址线。

· 控制信号包含 两个片选（CE1 低有效，CE2 高有效）、输出使能 OE 和 写使能 WE。

· 读操作：芯片选中后，WE=1，OE=0，数据被读出。

· 写操作：芯片选中后，WE=0（OE 通常置 1），数据被写入。

· 在系统中，用 高位地址译码 产生 CE1 和 CE2，低位地址 直接连 A12~A0，从而实现内存地址空间的分配。

番外：像是做大题一样，我也是初次接触分享经历

8086 + 两片 6264（8KB×8）构成 16 位内存系统 的连接图画出来，并解释每根线的去向。

一、整体逻辑结构

· CPU：8086（最小模式）

· 存储器芯片：2 片 6264，每片 8KB×8 位，共 16KB。

· 数据总线分配：

· 高位片（奇地址体）：连接 8086 的 D15 ~ D8（高 8 位数据线）。

· 低位片（偶地址体）：连接 8086 的 D7 ~ D0（低 8 位数据线）。

· 地址范围：假设从 00000H 开始，两片并联，地址线 A0~A12 并联，A13 作为片选（区分两片），更高地址线（A14~A19）全部接地（假设只用最低 16KB 空间）。

实际系统中高位地址线通常通过译码器，这里为了简化，直接固定 A14~A19=0，地址范围 00000H~03FFFH（16KB）。

· 字节/字访问控制：

· 当 CPU 写一个字节到偶地址（A0=0） → 只选通低 8 位片。

· 写一个字节到奇地址（A0=1） → 只选通高 8 位片。

· 写一个字（16 位） → 两片同时选通。

为此，除了地址译码，还需要用 A0 和 BHE（高字节使能）信号来分别控制两片的片选或写使能。下面提供两种常见连接法：方法一（片选加字节使能） 更标准。

二、引脚连接图（ASCII ）

+-------------------+

| 8086 CPU |

+-------------------+

| |

地址总线 A19..A0 ------+-- (A19..A0 输出) |

| |

数据总线 D15..D0 ----+-+-- (D15..D0 双向) |

| |

控制总线 | | |

RD ---------------+-------------------> (读信号)

WR ---------------+-------------------> (写信号)

BHE --------------+--------------------> (高字节使能)

A0 --------------+--------------------> (地址最低位)

|

|

+----------------+----------------+

| |

v v

(低位片：偶地址体) (高位片：奇地址体)

6264 (低8位) 6264 (高8位)

+-------------+ +-------------+

| A12..A0 |<---- A12..A0 (并联) | A12..A0 |

| I/O7..I/O0 |<--> D7..D0 | I/O7..I/O0 |<--> D15..D8

| CE1 (低有效)|<--- 片选信号 (由地址 | CE1 (低有效)|<--- 片选信号 (由地址

| CE2 (高有效)| + A13 产生) | CE2 (高有效)| + A13 产生)

| OE |<--- RD (读信号) | OE |<--- RD

| WE |<--- 写控制逻辑 | WE |<--- 写控制逻辑

+-------------+ (由 WR+A0+...产生) +-------------+

三、详细信号线连接列表

1. 地址线

· 8086 的低 13 位地址 A12~A0 直接连接到两片 6264 的 A12~A0 引脚（并联）。

2. 数据线

· 低位 6264 的 I/O0~I/O7 接 8086 的 D7 ~ D0。

· 高位 6264 的 I/O0~I/O7 接 8086 的 D15 ~ D8。

3. 片选信号（CE1 和 CE2）

· 每片 6264 有两个片选：CE1（低有效）、CE2（高有效）。

· 我们将 CE2 直接接 高电平（Vcc）（始终有效），只使用 CE1 作为片选。

· 用 A13 和 地址译码 产生 CE1 低有效的信号：

· 令 A13 = 0 时，选中低位片。

· 令 A13 = 1 时，选中高位片。

· 但为了支持字节/字写操作，实际片选还要与 WR、BHE、A0 组合，见下一节。

为了简化，这里用 3-8 译码器 74LS138 的 Y0 和 Y1 输出分别接两片的 CE1，输入为 A13、A14、A15（A14=A15=0）。这样：

· A13=0 → Y0 有效 → 低位片 CE1=0，高位片 CE1=1（无效）。

· A13=1 → Y1 有效 → 高位片 CE1=0，低位片 CE1=1（无效）。

4. 读写控制（OE 和 WE）

· OE：两片的 OE 都直接接 8086 的 RD 信号（低有效）。

· WE：写信号不能简单直接接 WR，因为写字节时需要只写其中一片。

· 低位片 WE = WR 与 ( A0=0 或 BHE=0 当写字时？实际上更常用：)

正确组合：

· 写偶地址字节 (A0=0, BHE=1)：只写低位片。

· 写奇地址字节 (A0=1, BHE=0)：只写高位片。

· 写字 (A0=0, BHE=0)：两片同时写。

因此：

· 低位片 WE = WR 与 ( A0=0 ) （即低电平有效时，偶地址才写低位）

· 高位片 WE = WR 与 ( BHE=0 ) （即高字节使能有效时，写高位）

· 可以用 与门 实现：WR 信号与 A0（经反相或直接）组合，WR 与 BHE 组合。

5. 其他控制

· READY 接高电平（默认就绪），或由等待电路产生。

· 复位等信号略。

四、地址范围与译码真值表

假设 A19~A14 全为 0，只使用 A13 区分两片：

A19..A14 A13 选中的芯片 地址范围 (16 进制)

000000 0 低位片 00000H ~ 01FFFH

000000 1 高位片 02000H ~ 03FFFH

但因为两片同时访问时构成 16 位字，字地址 A0=0，所以一个字访问的物理地址是：

· 偶地址（如 00000H）的低位字节在低位片，高位字节在高位片，对应同一 A13 值（0）。

· 因此实际上 A13 决定了 16KB 的块，每块内部由 A12..A0 寻址 8KB，高 8KB 和低 8KB 分别在不同芯片。

更常见的做法是：将两片 6264 的 CE1 并联，用 A0 和 BHE 控制 WE 来实现字节/字写，而地址线 A12..A1 并联，A0 不连到 6264（因为 6264 没有 A0 这回事，我们连的是 A12..A0，所以 A0 直接连到 6264 的 A0），这样 6264 内部地址范围就是连续的，但两片的数据线分别接高位和低位。这样，对于写操作，通过 WE 的门控实现选择性写入。

五、最终建议

在实际画原理图时，步骤是：

1. 将 8086 的 A12..A0 接到两片 6264 的 A12..A0。

2. 将 8086 的 D15..D8 接高位片 I/O0~7，D7..D0 接低位片 I/O0~7。

3. 将两片的 OE 接 RD。

4. 将两片的 CE2 接 Vcc。

5. 用 74LS138 将 A15、A14、A13 译码，Y0 接低位片 CE1，Y1 接高位片 CE1（确保 A14=A15=0）。

6. 用与门产生 WE：

· 低位片 WE = WR & (~A0) （即 WR 与 A0 取反）

· 高位片 WE = WR & (~BHE) （即 WR 与 BHE 取反）

7. 可选：将 A0 和 BHE 也接入译码器，但通常按上述方法足够。

DRAM

1. 芯片概览：64K x 1bit的设计哲学

· 与SRAM的差异：现代存储器更常被设计成每个芯片提供多位数据（如 x8, x16）来简化系统，但在2164A诞生的年代，为了最大化良率，将存储阵列设计得更紧凑的 x1 结构是主流选择。

· 核心区别：2164A的数据输入（Din）和数据输出（Dout）是分离的，而SRAM的数据线是双向的:

· Din: 数据输入

· Dout: 数据输出

· 独特的控制逻辑：讲解Intel 2164A芯片没有专门的片选（CS）引脚，其工作由RAS和CAS信号直接控制。只有 RAS 信号可以真正让芯片开始工作，其上升沿标志一个操作周期的结束；高电平时芯片处于待机状态，低电平时被激活。而 CAS 只在芯片被RAS激活后才起作用，用于锁存列地址并控制数据的输出。

2. 引脚详解

它采用16引脚封装，相比于SRAM，引脚数大幅减少。

· 地址线 (A0-A7, 8根)：分时复用的地址输入引脚，用于接收8位的行地址和列地址，共同构成16位的完整地址。

· 数据线 (Din, Dout, 2根)：

· Din: 数据输入。在写操作中，数据通过此引脚输入。

· Dout: 数据输出。在读操作中，数据通过此引脚输出。

· 核心控制线：

· RAS (Row Address Strobe, 行地址选通)：用于锁存行地址，也充当芯片的总使能信号。其下降沿标志着操作周期的开始。

· CAS (Column Address Strobe, 列地址选通)：用于锁存列地址，并控制数据的输出。其下降沿标志着地址输入的完成和内部读/写操作的启动。

· WE (Write Enable, 写使能)：高电平时为读操作，低电平时为写操作，决定了Din/Dout引脚的方向。

3. 存储单元结构与寻址原理

2164A内部将64K个存储单元排列成一个256×256的矩阵，并由4个相同的128×128阵列构成，每个矩阵有128行×128列，并由专门的读出放大器和地址锁存器管理寻址和数据读出。由于采用地址复用技术，它通过以下两步完成16位地址（A0-A15）的传输：

1. 行地址：先通过8根地址线（A0-A7）发送行地址（高8位，对应行地址RA8-RA15）。在RAS信号的下降沿，这个行地址被锁存到芯片内部。

2. 列地址：随后通过相同的8根地址线发送列地址（低8位，A0-A7）。在CAS信号的下降沿，这个列地址被锁存。

4. 读写时序流程

一个完整的操作周期由RAS信号的低电平区间定义，在此期间进行行、列地址的锁存及数据的读写。

读操作

当WE引脚为高电平时，芯片执行读操作。

1. 行地址锁存：CPU将行地址放在A0-A7上，随后RAS信号变为低电平，其下降沿将行地址锁存到芯片内部。

2. 列地址锁存：CPU将列地址放在A0-A7上，随后CAS信号变为低电平，其下降沿将列地址锁存。

3. 数据输出：经过存取时间（tRAC, tCAC）后，选中存储单元的数据会出现在Dout引脚上并保持，直到CAS或RAS变为高电平。CPU在此阶段读取Dout上的数据。

写操作

当WE引脚为低电平时，芯片执行写操作。

1. 前两步与读操作相同：行地址锁存和列地址锁存。

2. 数据写入：在CAS信号有效期间，CPU将要写入的数据置于Din引脚，并在WE有效时将其写入选中的存储单元。

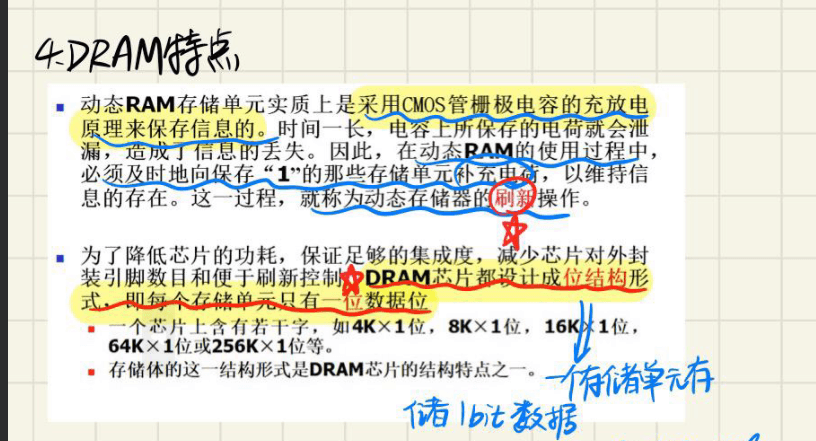

5. 刷新机制 (Refresh)（刷新速度快所以做动态内存）

由于存储单元是电容器，其存储的电荷会泄露，必须定期（典型为2ms或4ms）进行刷新（读出后再写回）以维持数据。

· 刷新方式：刷新是逐行进行的。只需提供行地址，芯片内部读出放大器会将这一行所有列的数据读出并重新写入，从而恢复电荷。

· 刷新地址来源：RAS Only Refresh刷新模式只用RAS信号控制，由外部刷新计数器自动生成行地址。而CAS Before RAS Refresh刷新模式则是在CAS信号先于RAS变为有效时进入，芯片内部的刷新计数器会自动提供被刷新的行地址。

· 刷新周期：2164A的刷新计数器通常为7位，需在4ms内完成全部128行（因为芯片内部被组织成了4个128x128的矩阵，所以刷新一个行地址信号可刷新4行数据）的刷新。

· 系统实现：在PC/XT等老系统中，常通过DMA控制器（如8237A）的通道0，用片内的刷新计数器产生行地址，并配合RAS Only时序控制2164A刷新。

（片选位选下节讲吧太多了）
