SRAM6116:

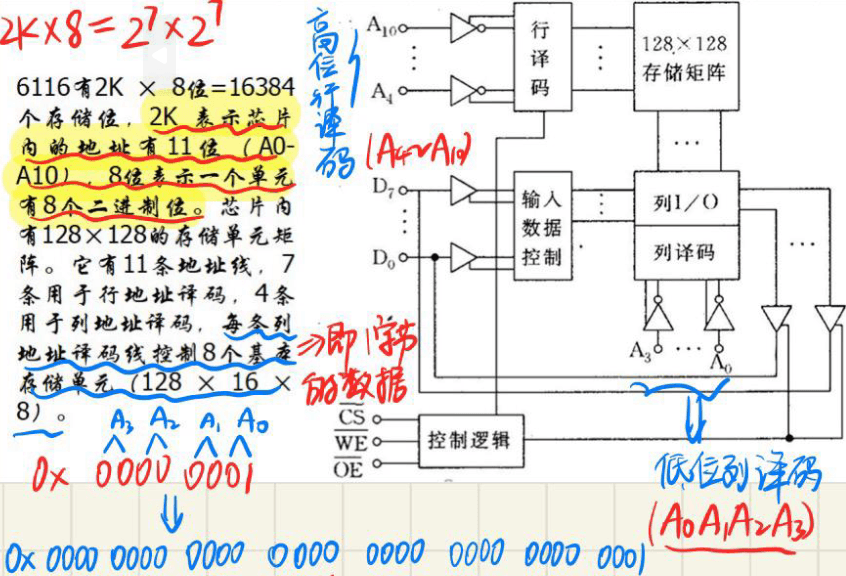

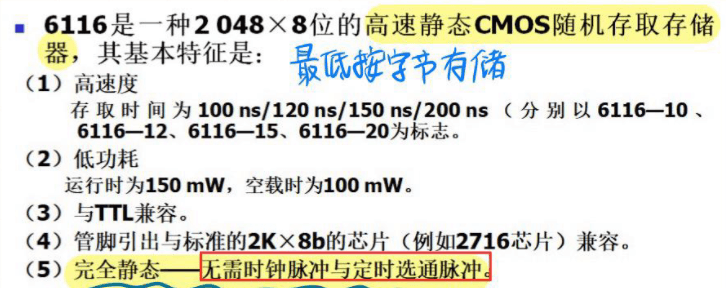

1. 芯片概览：2K x 8 的存储空间

· 容量：6116 能存储的数据总量为 2K × 8 bit = 16K bit，也就是 2048 个字节。

· 结构：这 2048 个存储单元在芯片内部被排列成了一个“128×128”的矩阵。

· 寻址：芯片有 11 根地址线（A10 ~ A0），刚好覆盖 2KB 的存储空间。

· 数据：它通过 I/O7 ~ I/O0 这 8 根双向数据线与外界交换数据。

· 工艺：属于静态 RAM，只要保持通电，数据就不会丢失，也无需刷新。

· 封装：采用 24 引脚的 DIP 或 SOIC 封装。

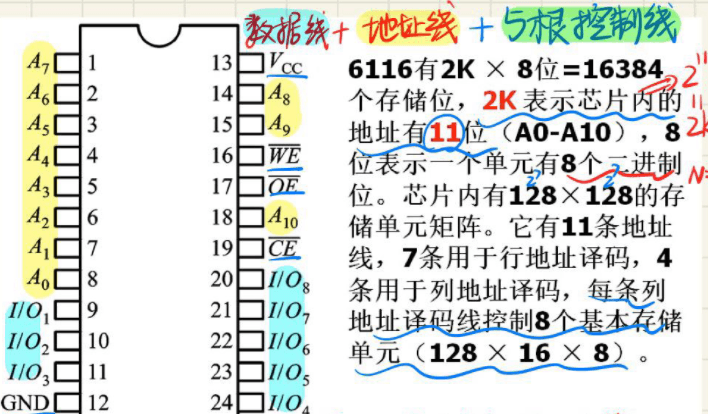

2. 引脚详解：地址、数据与三根控制线

6116 的 24 个引脚大致分为三类，尤其是三根控制线是重点。

· 地址线 (A10 ~ A0， 11 根)：输入引脚，用于选择要访问的存储单元。

· 数据线 (I/O7 ~ I/O0， 8 根)：双向、三态引脚，用于读写数据。

· 核心控制线：

· 片选 (CS, Chip Select)：低电平有效。当 CS=0 时，芯片被选中；CS=1 时，芯片未选中，数据线呈高阻态，拒绝任何读写操作。

· 输出使能 (OE, Output Enable)：低电平有效。仅在读操作时使用，将其置 0 会打开内部的三态缓冲器，允许芯片将数据“推送”到 I/O 引脚上。

· 写使能 (WE, Write Enable)：低电平有效。这是一个“写入许可”信号，当其为 0 时，数据总线上的数据将被写入到地址线指定的存储单元。

5跟控制线：2根电源是VCC GND，3根是信号线OE WE CE

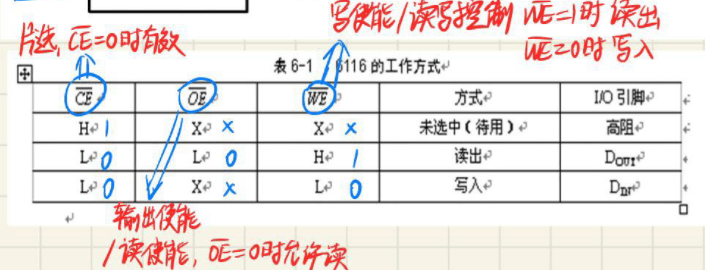

3. 功能真值表：三种状态

这三种控制信号 (CE, OE, WE) 的各种组合，定义了芯片的四种工作状态：

模式 CE OE WE 数据线 (I/O) 状态

未选中 1 (H) X X 高阻态 (High-Z)

输出 (读) 0 (L) 0 (L) 1 (H) 输出数据 (Dout)

输入 (写) 0 (L) X 0 (L) 输入数据 (Din)

输出禁用 0 (L) 1 (H) 1 (H) 高阻态 (High-Z)

当 WE 和 OE 同为低电平 (0) 时，6116 会尝试同时进行读写，这种冲突状态是绝对要避免的。

4. 读写时序流程：CPU 与芯片的对话

这是芯片工作的灵魂，需要理解 CPU 是如何按步骤操作这些引脚的。

读操作 (CPU 从 6116 读数据)：

1. 地址建立：CPU 将目标地址放到地址总线 A10~A0 上，并保持稳定。

2. 选中芯片：CPU 通过地址译码逻辑向 CS 引脚发送 低电平，激活芯片。

3. 配置模式：CPU 使 WE 保持高电平（宣布“我不写”），同时将 OE 拉低（宣布“请输出”）。

4. 数据输出：芯片内部将对应地址单元的数据送到输出缓冲器，并通过被 OE 开启的三态门，将数据“推”到数据总线 I/O7~I/O0 上。

5. 读取数据：CPU 在数据总线上锁存数据，完成读取。

6. 结束操作：总线周期结束后，CPU 将 CS 和 OE 置为无效（高电平），数据总线恢复高阻态。

2. 写操作 (CPU 向 6116 写数据)：

1. 地址建立：CPU 将目标地址放到 A10~A0 上，并保持稳定（CE 为高）。

2. 选中芯片 & 数据准备：CPU 将 CS 拉低，并将要写入的数据放到 I/O7~I/O0 上。

3. 发送写入脉冲：CPU 向 WE 引脚发送一个低电平脉冲。数据线上的数据在 WE 的上升沿被锁存进芯片。

4. 数据写入：在 WE 为低期间，芯片内部将数据总线上的数据写入到地址线指定的存储单元。

5. 结束操作：写入完成后，WE 和 CS 恢复高电平，芯片重新进入待机模式。

这只是数据线上和类似于8086CPU之间配合IO口的操作，但是具体要把数据放在寄存器的哪个位置呢，还需要看是如何选址的

5. 系统集成：高位片选与低位片内寻址

6116 作为数据“仓库”，需要被 CPU 编入内存地图，才能被正确使用。

· 寻址原则：CPU 发出的地址被分成两部分：“高位地址选芯片”，“低位地址进芯片”。

· 低位地址：A10 ~ A0 这 11 根线直接连到 6116 的 A10~A0 引脚，负责在 2KB 空间内找到具体的字节。

· 高位地址：A19~A11 进入地址译码器（如 74LS138），译码器的输出再连到 6116 的 CS，负责在众多芯片中选中 6116。

· 示例地址范围：假设 6116 基地址被译码为 0x40000，则其寻址范围是 0x40000 ~ 0x407FF。其中 0x40000 是高位基址，0x7FF 是低位偏移。

这种官话太敷衍了，我一步步说吧

先看图

一、先分清两个概念

· 片选 (Chip Select)：决定 哪一片芯片被激活（在多个芯片组成的系统中）。

· 位选 (Byte/Word Select)：在已经被选中的芯片内部，选择具体的某一个存储单元（也就是“字选”或“地址译码”）。

对于 单颗 6116 来说：

· 片选：由 CS 引脚控制（低有效）：CS = 0 表示选中这颗芯片；CS = 1 表示不选，芯片数据引脚高阻。

· 位选：由地址线 A10 ~ A0 决定：共有 11 根地址线，可以访问 2K = 2048 个不同的存储单元。

在多芯片系统中，“片选”信号通常由 CPU 的高位地址通过译码器产生；“位选”则直接把低位地址接到 6116 的 A10~A0。

二、6116 进行“片选 + 位选”的完整流程

假设你有一块 6116，已经正确连接到 CPU 的总线（地址、数据、控制）。

第 1 步：CPU 发出完整地址

CPU 将要访问的内存地址（例如 20 位）放到地址总线上。

· 高位地址（比如 A19 ~ A11） → 送往外部的地址译码器。

· 低位地址（A10 ~ A0） → 直接连接到 6116 的 A10 ~ A0 引脚。

第 2 步：外部译码器产生片选信号

外部译码器（如 74LS138）根据高位地址的数值，判断是否应该选中 6116：

· 如果地址落在 6116 的地址范围内 → 译码器输出 CS = 0（低有效）。

· 否则 → CS = 1，6116 不会被选中，所有数据引脚呈高阻，本次访问无效。

第 3 步：6116 片选判断

6116 内部逻辑检测 CS 引脚：

· 若 CS = 1 → 芯片忽略所有其他操作，I/O0~7 高阻。

· 若 CS = 0 → 芯片被激活，继续执行下一步。

第 4 步：位选（片内地址译码）

在 CS = 0 的前提下，6116 内部的行/列译码器根据 A10 ~ A0 的值，从 2048 个存储单元中 唯一定位 到其中一个单元。

· 这 11 根地址线同时参与译码，不存在“先传行后传列”的分时（那是 DRAM 的做法）。

第 5 步：根据 OE 和 WE 执行读或写

现在芯片已被选中，并且具体的单元也已被定位。接下来：（就是刚刚4. 读写时序流程）

· 读操作：OE = 0（输出使能有效），WE = 1 → 选中单元的数据被送到 I/O0~7 上，CPU 读取。

· 写操作：WE = 0（写使能有效），OE 通常置 1 → CPU 把数据放到 I/O0~7 上，然后 WE 上升沿将数据锁入选中单元。

第 6 步：结束访问（总线周期结束）

· 控制信号（CS、OE、WE）恢复无效电平（高）。

· I/O0~7 恢复高阻，释放数据总线。

流程就是：

高位译码选芯片 —→ CS 变低被激活。

低位地址进芯片 —→ 唯一定位某单元。

OE 为 0 向外读，WE 为 0 向内写。

CE、OE、WE 相配合，总线高阻不冲突。

总结

· 6116 是一个 2K x 8 的静态 RAM，用 11 根地址线选择 2048 个存储单元。

· 它通过 三根控制线 (CS, OE, WE) 协同工作，共同决定芯片是“读”、“写”还是“高阻”。

· 读操作：CS=0, WE=1, OE=0。

· 写操作：CS=0, WE=0。

· 在系统应用中遵循“高位地址线译码选芯片（片选），低位地址线直连芯片地址脚（字选）”的原则，来为 6116 分配唯一的内存地址。
