4.1 MIPS 分支流控制和存储器
4.1 MIPS 分支流控制和存储器
条件分支：
MIPS 条件分支通常比较两个寄存器。
典型：
beq $s, $t, labelbne $s, $t, label含义：- 相等则跳；- 不等则跳。
ARM 常先 `CMP` 设置标志，再 `BEQ/BNE` 跳转。
MIPS 的分支更直接把比较和跳转放在一条指令里。
sll srl sra
分别是：
- 逻辑左移；- 逻辑右移；- 算术右移。
和 ARM：
LSL LSR ASR
对应。
2.MIPS 比较
MIPS 常用 `slt` 实现比较。
slt $d, $s, $t
若 `$s < $t`，则 `$d = 1`，否则 `$d = 0`。
这和 ARM 的条件标志不同。
ARM 通常：
CMP r0, r1MIPS 的核心特点：
- 指令格式规整；
- load/store 纯粹；
- 寄存器数量多；
- 条件分支简单；
- 非常适合流水线教学。

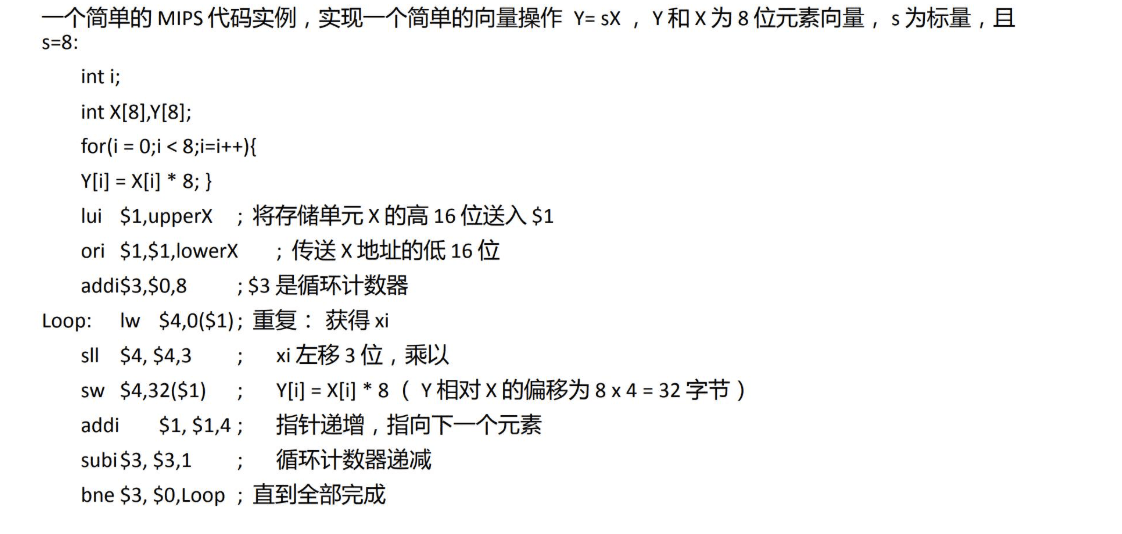

二．流控制
MIPS提供了一条跳转并链接指令jal $1,Target，Target是一个16位有符号分支偏移。该分支跳转到Target处，返回地址被保存在寄存器$1中。与ARM不同，MIPS没有专门的链接寄存器，而且它也不可能直接访问PC。因此，必须通过过程指令（寄存器跳转）jr $1来实现返回，该指令将$1加载到PC中以完成返回。
三存储器系统：
接下来开始存储器的几节讲解：

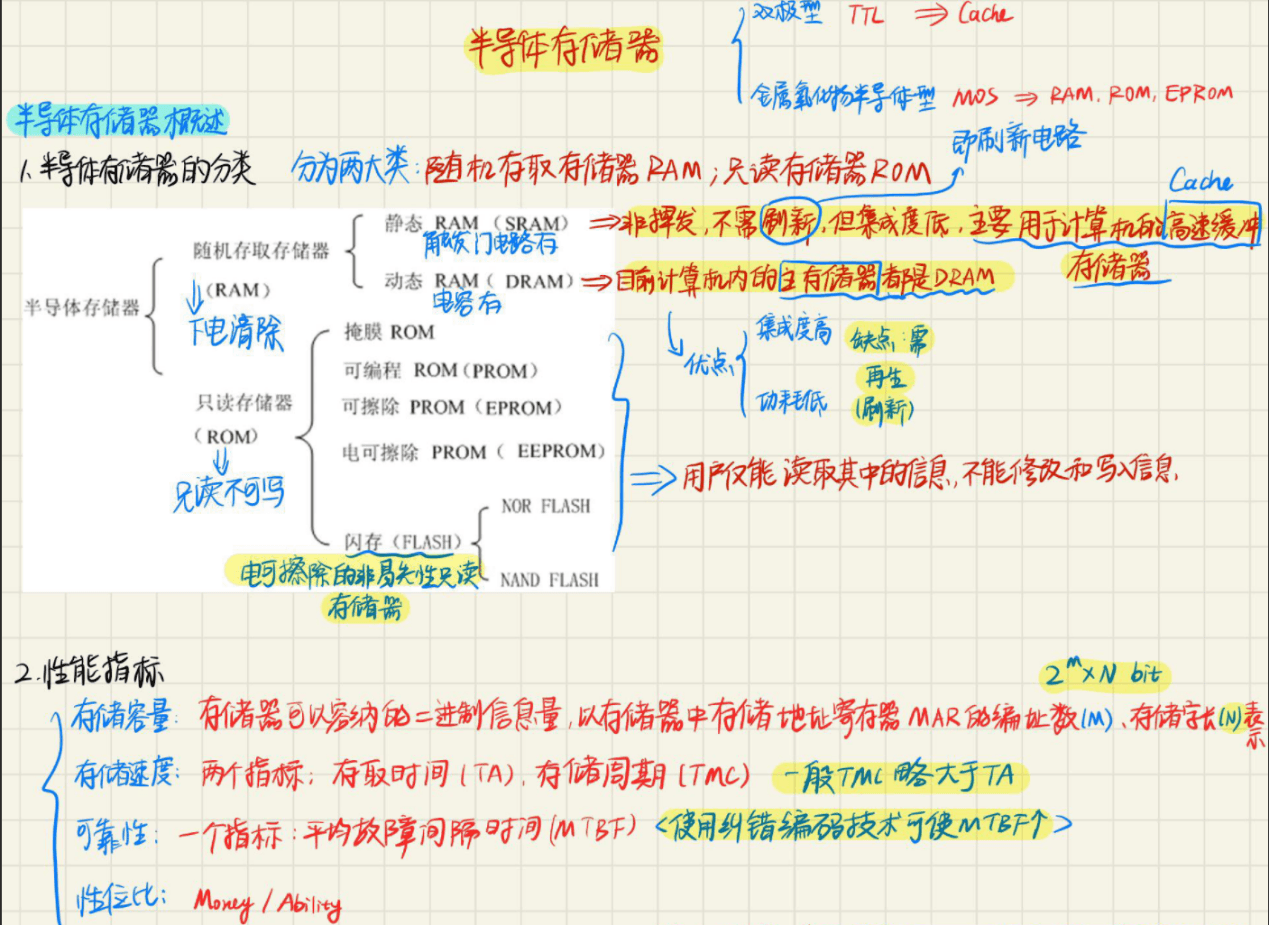

1. 半导体存储器分类
半导体存储器分为两大类：（计组版）
| 类型 | 特点 |
| RAM | 随机存取存储器，可读可写，掉电数据丢失 |
| ROM | 只读存储器，通常掉电不丢失 |

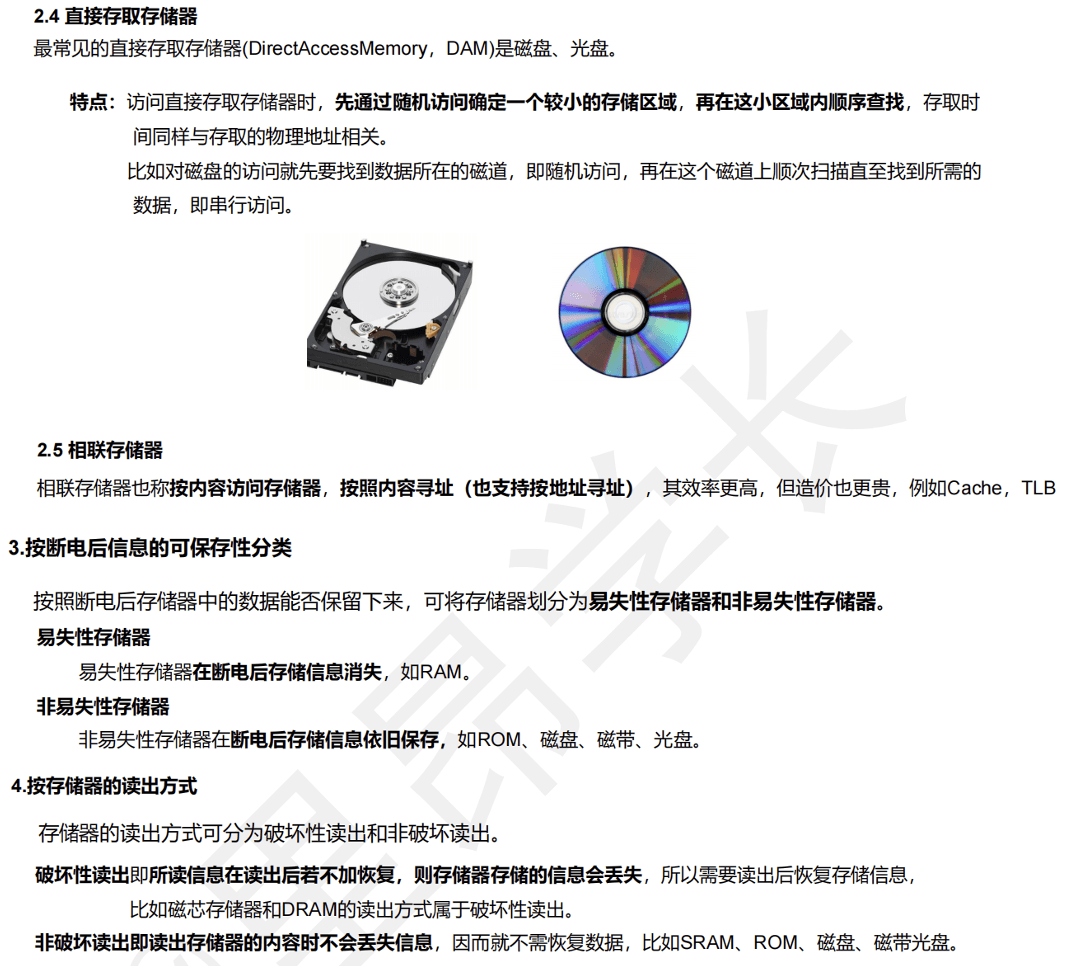

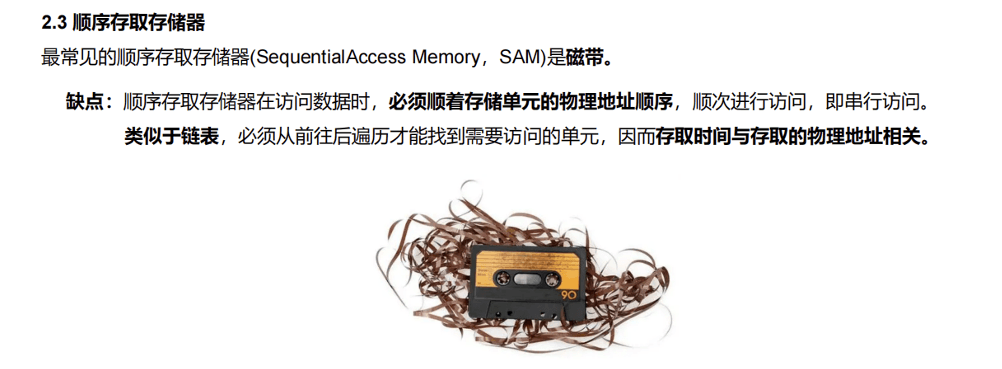

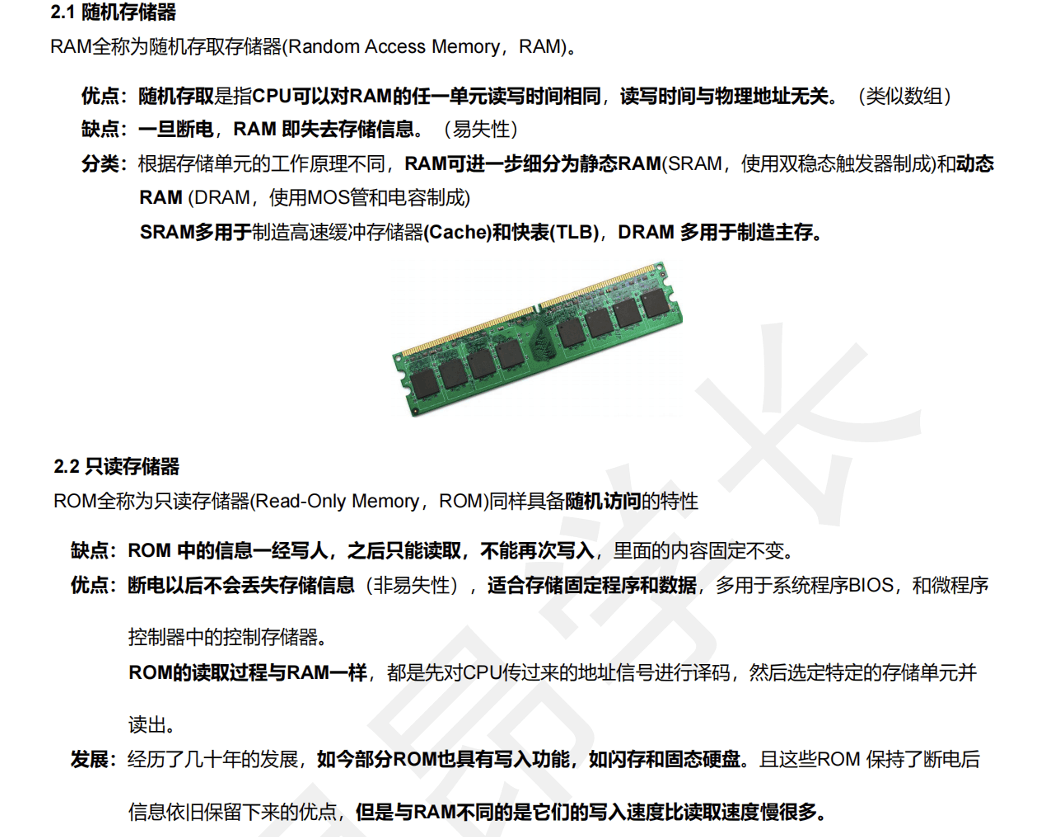

RAM 又分为：
| 类型 | 特点 | 用途 |
| SRAM | 静态 RAM，不需要刷新，速度快，集成度较低 | Cache、高速缓冲 |
| DRAM | 动态 RAM，需要刷新，集成度高，容量大 | 主存 |
ROM/非易失存储器包括：
| 类型 | 特点 |
| Mask ROM | 出厂写死，不能修改 |
| PROM | 可编程一次 |
| EPROM | 可擦除可再编程 |
| EEPROM | 电可擦除 |
| Flash | 块擦除，非易失，现代 MCU 常用 |
STM32 中：
- Flash 用来存程序和常量；
- SRAM 用来保存运行时变量、栈、堆；
- 外设寄存器也在统一地址空间中。
微机里面我们来说说具体电路：
2. 存储器性能指标
| 指标 | 定义 |
| 存储容量 | 能存放的二进制信息总量 |
| 存取时间 TA | 从发出访问请求到数据有效所需时间 |
| 存储周期 TMC | 两次连续访问之间允许的最小时间间隔 |
| 可靠性 | 常用平均故障间隔时间 MTBF 衡量 |
| 性价比 | 单位成本能获得的容量和性能 |
容量计算：
存储单元数 = 2^地址线条数
容量 = 存储单元数 x 每个单元位数
例如：地址线 20 根、每个单元 8 bit：
容量 = 2^20 x 8 bit = 1 MB（默认是一个字节这样的寻址计数为1MB）

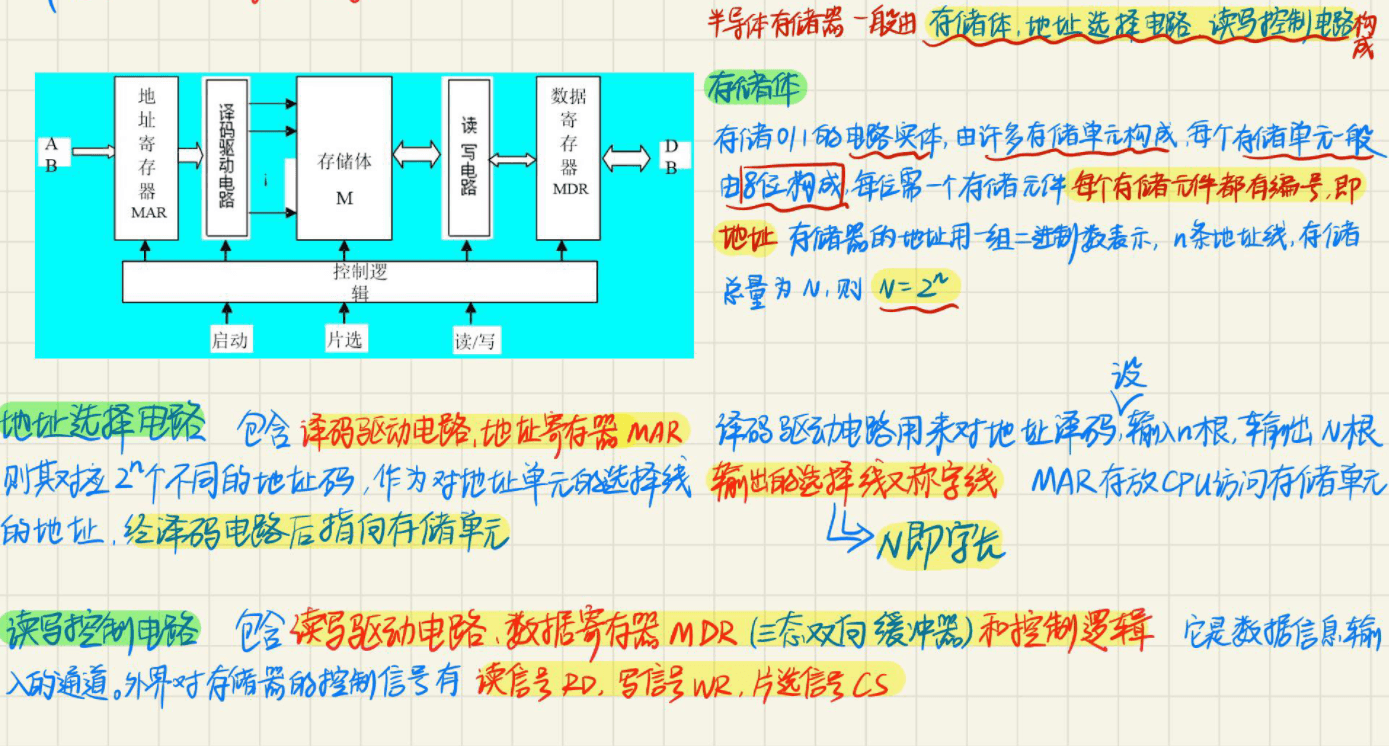

3. 存储器基本结构
典型存储器由以下部分组成：
| 部件 | 作用 |
| 存储体 | 保存 0/1 信息 |
| 地址寄存器 MAR | 保存 CPU 要访问的地址 |
| 地址译码器 | 把地址转换为某个存储单元选择信号 |
| 数据寄存器 MDR | 暂存读写数据 |
| 读写控制电路 | 根据 RD/WR/CS 等信号控制读写 |（后面8086会具体讲片选之类的）

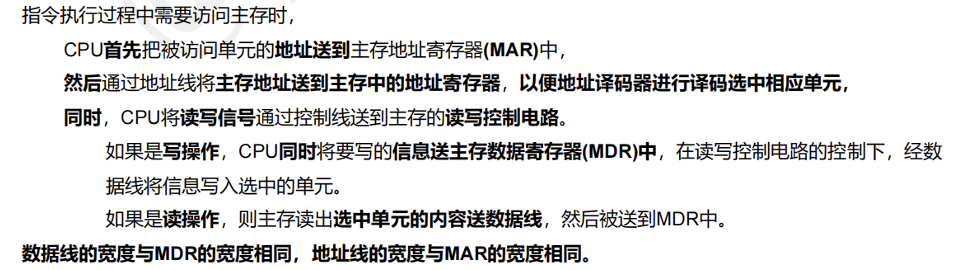

读过程：
1. CPU 给出地址；
2. 地址译码器选中存储单元；
3. CPU 给出读控制信号；
4. 存储器把数据送到数据总线；
5. CPU 读入数据。
写过程：
1. CPU 给出地址和数据；
2. 地址译码器选中存储单元；
3. CPU 给出写控制信号；
4. 存储器把数据写入目标单元。
总的来说就是先片选再位选
4. 存储器与 CPU 的连接
（之前的2.0那一节好像说过）
CPU 与存储器连接涉及三类线：
| 总线 | 作用 |
| 地址线 | CPU 输出地址，选择存储单元 |
| 数据线 | CPU 与存储器双向传输数据 |
| 控制线 | 读、写、片选、准备好等控制信号 |
当存储芯片数据位宽小于 CPU 数据总线宽度时，需要多个芯片并联扩展位宽。
例子：
- CPU 数据总线 16 位；
- 单个存储芯片 8 位；
- 需要两个 8 位芯片并联组成 16 位数据宽度。
