引入：操作系统内核可以做：（我的操作系统笔记都有写为什么，比这个详细的多）

- 修改页表；

- 配置中断；

- 访问设备寄存器；

- 切换进程；

- 管理内存保护。

普通用户程序不能随意做这些事。

用户模式和特权模式：

处理器通常至少有：

- 用户模式；

- 特权模式/内核模式。

用户模式受限，特权模式权限高。

这种隔离保护系统不被普通程序破坏。

特权指令：

特权指令只能在特权模式下执行。

例如：

- 开关中断；

- 修改系统控制寄存器；

- 修改内存管理配置；

- I/O 控制；

- 进入低功耗或复位控制。

如果用户程序执行特权指令，会产生异常。

异常：

异常是打断正常程序执行的特殊事件。

来源可能是：

- 非法指令；

- 除零；

- 缺页；

- 访问越界；

- 系统调用；

- 外部中断。

异常会让 CPU 从当前程序转到异常处理程序。

异常模式

在编写ARM代码时，寄存器r13_SVC和r14_SVC仍被写作r13和r14。当切换到特权模式时，r13和r14在用户模式下的值将不可用。特权模式带有它自己的私有寄存器——r13和r14，这一机制意味着程序员不必在每次发生异常时保存r13和r14。异常可由内部和外部事件引起。外部事件是中断请求（IRQ），包括快速中断请求（FIQ）、复位以及页故障。内部异常则包括软件中断以及未定义的指令。

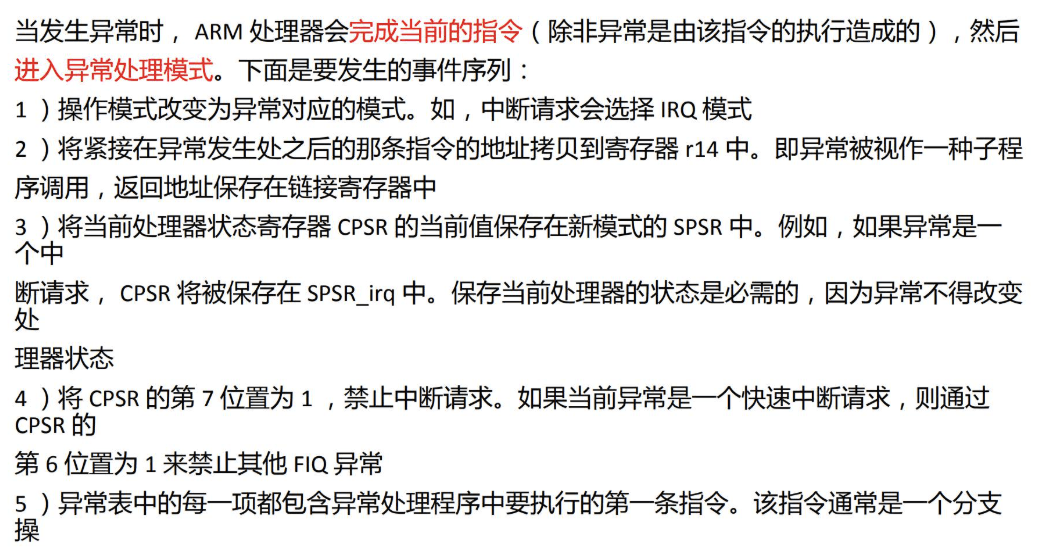

2.异常处理流程

一般流程：

异常发生 -> 保存现场 -> 切换模式 -> 找异常向量 -> 执行处理程序 -> 返回

和整理的 Cortex-M 异常流程一致。

系统调用是用户程序主动请求操作系统服务。

例如：

- 文件读写；

- 申请内存；

- 创建进程；

- 网络通信。

系统调用通常通过特殊指令触发异常，让 CPU 从用户模式进入内核模式。

Cortex-M 中类似思想是 `SVC`。

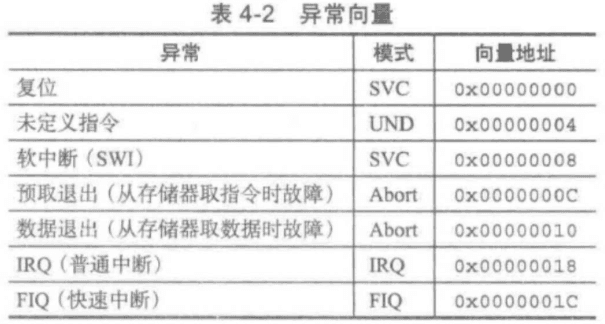

异常处理程序入口通常通过向量表找到。

向量表保存不同异常类型对应的处理程序地址。

这和 Cortex-M：

异常编号 x 4 + VT OR 基地址

的思路一致。

3.现场保存（也就是操作系统里面先在用户级syscall里面ecall到内核级，之后在trap模块里面mod.rs判断中断，也就是trap_handler处理中断之后在context.rs保存trapcontext之后跳转到syscall模块分发）

异常处理必须保存现场。

否则处理完异常后无法继续原程序。

现场包括：

- PC；

- 状态寄存器；

- 通用寄存器；

- 栈指针；

- 处理器模式信息。

Cortex-M 自动保存部分现场，其他由软件/编译器补充。

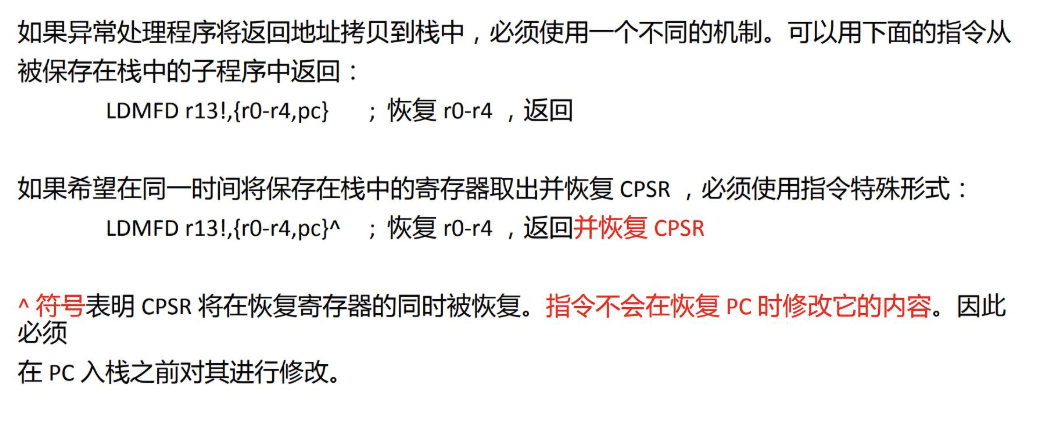

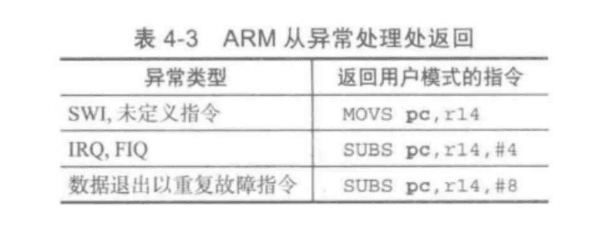

异常返回要恢复现场并回到被打断处。

普通函数返回只需回到调用点。

异常返回还要恢复：

- 特权级；

- 中断屏蔽状态；

- 程序状态字；

- 原来的 PC。

二.异常与操作系统

操作系统依赖异常机制实现：

- 系统调用；

- 定时器中断调度；

- 缺页处理；

- 设备中断；

- 保护机制。

没有异常机制，操作系统很难安全接管用户程序。

2.特权模式和异常总结

统一结论：

> 特权模式解决“谁有权做危险操作”，异常解决“发生特殊事件时如何安全切换控制流”。

和微机/STM32 联系：

- 8086/ARM 都有中断向量思想；

- Cortex-M 有 Handler 模式和 Thread 模式；

- SVC 是软件异常；

- HardFault 是错误异常；

- NVIC 管理外部中断；

- 异常进入和返回依赖栈保存现场。

3. 本章统一总结

栈帧、参数、递归和异常可以统一成一个模型：

正常函数调用：保存返回地址和局部状态，然后跳转

递归调用：同一个函数拥有多份栈帧

异常/中断：硬件强制保存现场并跳转处理程序

后续还会细化异常的讲解，在微机和异常专节里面，下一节risc和cisc
