9.1 中断向量表和中断源以及优先级

9.1 中断向量表和中断源以及优先级

二． 中断向量表

1.中断向量表定义

定义： 中断向量表是存放异常服务程序入口地址的一张表，CPU 通过它找到对应异常/中断的处理函数。

Cortex-M 采用矢量中断：

向量表中存放的不是跳转指令，而是 ISR 入口地址。

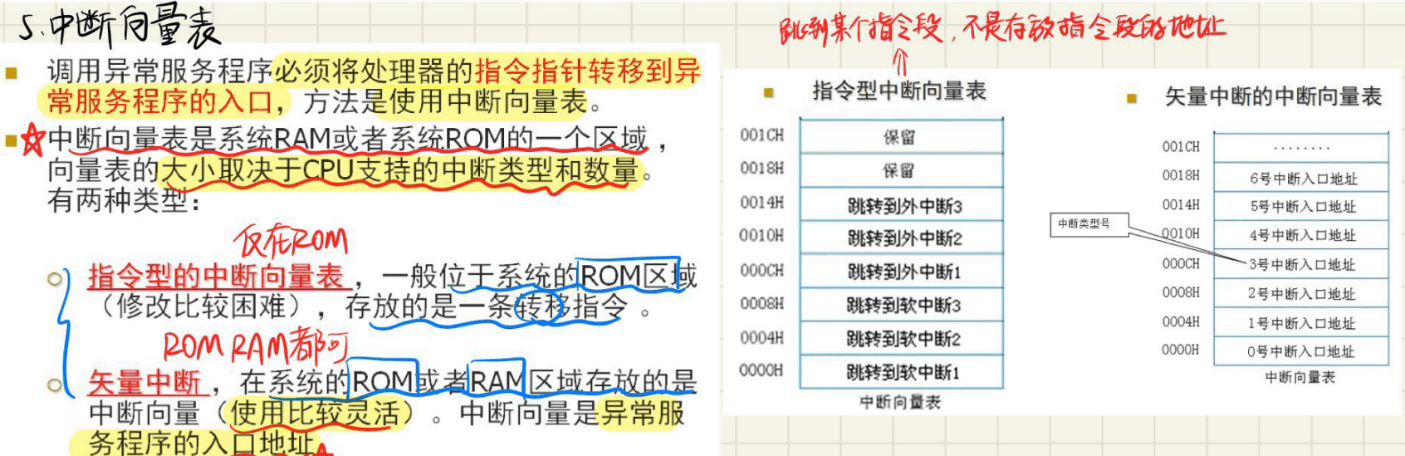

2 指令型向量表与矢量型向量表

指令型中断向量表： 表中存放跳转指令，常见于部分早期处理器。

矢量中断向量表： 表中存放中断服务程序入口地址，Cortex-M 采用这种方式。

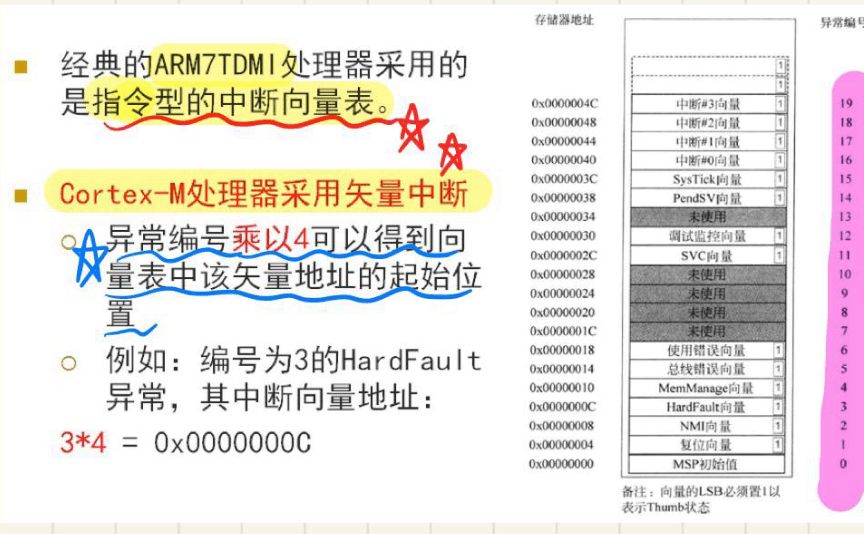

6.3 Cortex-M 向量表地址计算

每个向量表项占 4 字节，因此：

向量地址 = 向量表基地址 + 异常编号 × 4

例子：HardFault 异常编号 = 3

向量表偏移 = 3 × 4 = 0x0C

HardFault 向量地址 = 向量表基地址 + 0x0C

6.4 向量表前几个固定项

Cortex-M 向量表开头通常为：

0x00：初始 MSP 值

0x04：Reset_Handler

0x08：NMI_Handler

0x0C：HardFault_Handler

...

注意：第 0 项不是中断函数地址，而是主栈指针 MSP 初值。

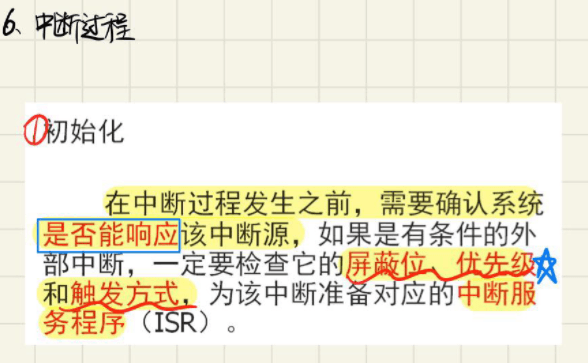

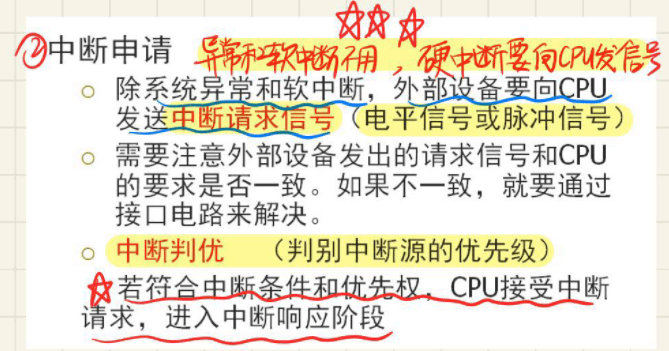

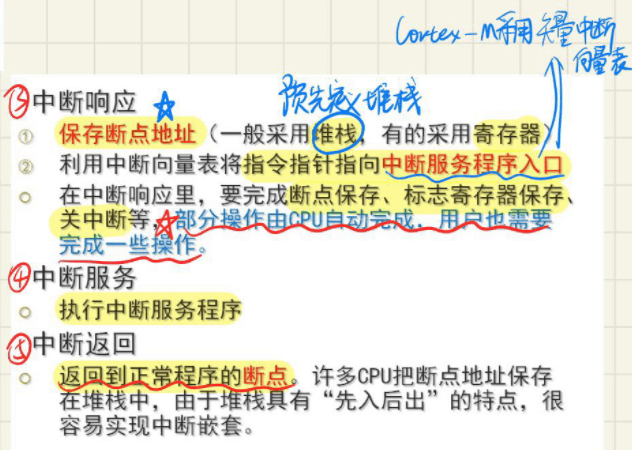

中断流程：

7. 向量表重定位

7.1 向量表重定位定义

定义：向量表重定位是把向量表基地址从默认位置改到新的存储区域，使 CPU 按新的向量表响应异常。

Cortex-M 通过 SCB 的 VTOR 寄存器实现：

SCB->VTOR

7.2 为什么需要重定位

默认向量表常位于 Flash 起始地址，运行时不方便修改。若系统需要动态修改中断入口，常把向量表复制到 RAM，再修改 VTOR 指向 RAM 中的新向量表。

常见用途：

BootLoader 跳转应用程序

操作系统切换任务或应用

动态修改中断服务入口

7.3 对齐要求

向量表基地址不是任意地址，必须满足对齐要求。向量表大小通常要扩展到下一个 2 的整数次方。

例子：32 个外部中断 + 16 个系统异常 = 48 个向量

48 × 4 = 192 字节

扩展到 256 字节对齐

75 个外部中断 + 16 个系统异常 = 91 个向量

91 × 4 = 364 字节

扩展到 512 字节对齐

8. NVIC

8.1 NVIC 定义

定义： NVIC 是 Nested Vectored Interrupt Controller，嵌套向量中断控制器，用于管理 Cortex-M 的外部中断请求。

作用：

接收多个外部中断请求，管理中断使能/禁止

管理中断挂起状态，管理中断优先级

支持中断嵌套，支持矢量化跳转

Cortex-M 中断与异常

1. 中断向量表

中断发生后，CPU 必须知道：

发生了哪个中断？这个中断对应的服务程序 ISR 在哪里？

这个“中断号 → 中断服务程序入口地址”的对应关系，就由中断向量表完成。

1.1 中断向量表的本质

中断向量表是系统 ROM 或 RAM 中的一块区域，里面按顺序存放每个异常或中断对应的入口信息。

可以理解成：中断编号 → 查中断向量表 → 得到中断服务程序入口地址 → 跳转执行 ISR

中断向量表里通常不是完整的中断服务程序代码， 而是服务程序的入口地址，或者是一条跳转指令。

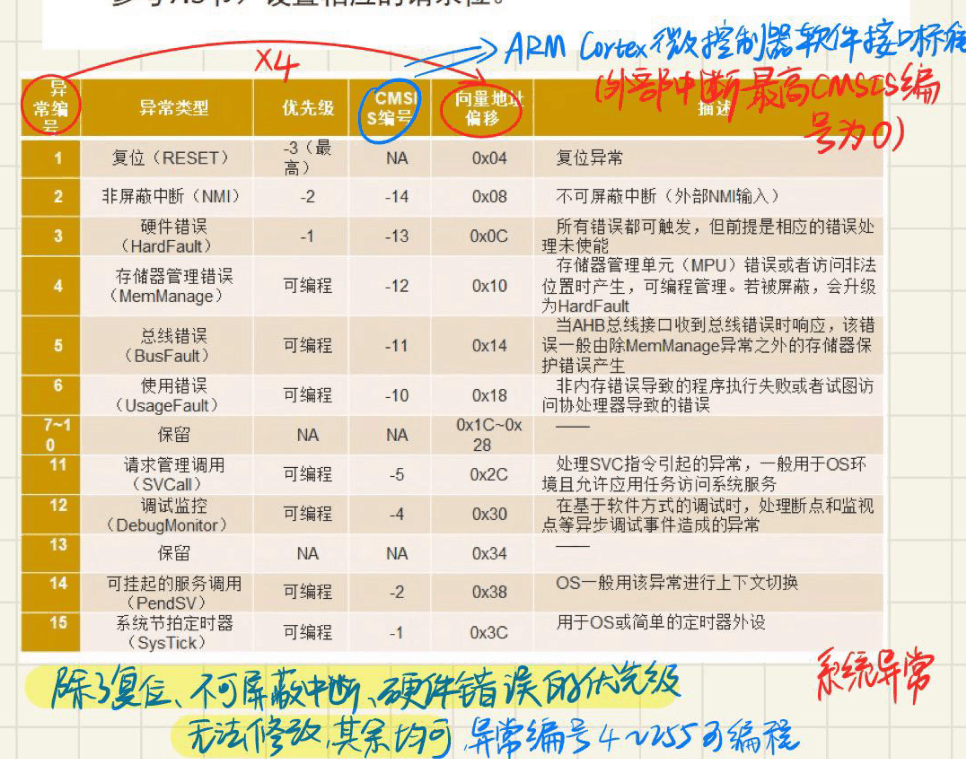

异常编号 1 ~ 15 是系统异常

其中几个固定优先级很重要：

注意：

Reset、NMI、HardFault 优先级固定，不能像普通中断那样随便改。

2.2 外部中断

外部中断一般来自外设，例如：

定时器GPIO，串口 SPI，I2C，ADC，DMA EXTI 外部中断线

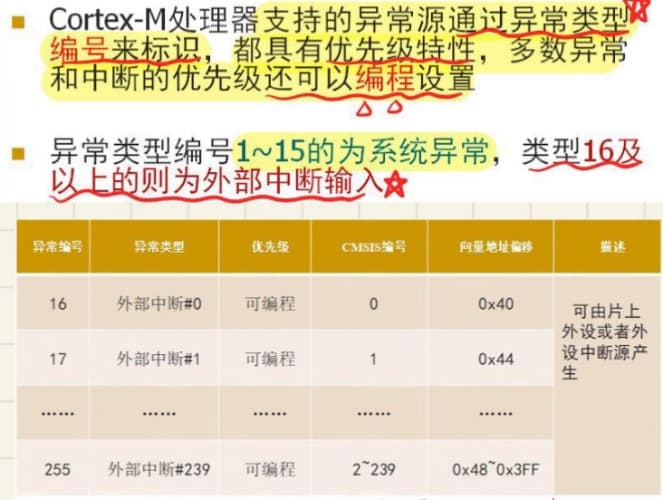

在 Cortex-M 中：异常编号 16 及以后是外部中断

所以：

外部中断 IRQ0 对应异常编号 16 外部中断 IRQ1 对应异常编号 17 外部中断 IRQ2 对应异常编号 18

关系可以记成：

异常编号 = IRQn + 16 IRQn = 异常编号 - 16

例如：IRQ0 的向量地址 = VTOR + (0 + 16) × 4 IRQ5 的向量地址 = VTOR + (5 + 16) × 4

2.3 Cortex-M 常见中断源分类

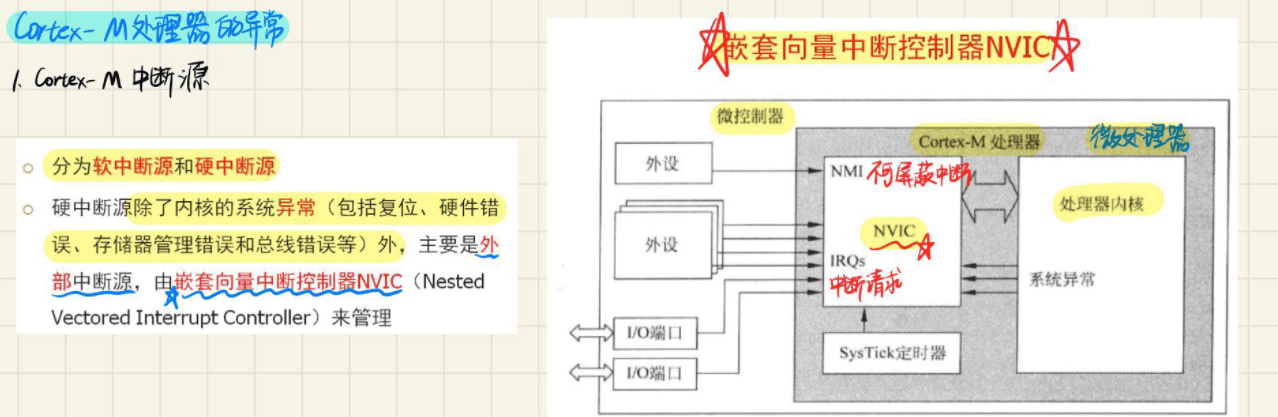

NVIC 接收的中断源分成几类，可以整理为：

外部中断请求 IRQ 不可屏蔽中断 NMI SysTick 系统节拍中断 内核系统异常 软件中断源

外部中断 IRQ

由外设产生，例如：

定时器 I/O 端口 通信接口 ADC DMA EXTI

不可屏蔽中断 NMI

NMI 不能被普通屏蔽寄存器屏蔽。

典型来源：

看门狗 掉电检测 严重外部故障

NMI 的优先级仅低于 Reset。

SysTick 中断

SysTick 来自 Cortex-M 内核的系统定时器。

常用于：

操作系统节拍 定时任务 延时计数 系统调度

软件中断源

课件中提到一些软件触发方式，例如：

SVC 指令触发 SVCall NVIC_STIR 触发外部中断 NVIC_ISPR 设置挂起位 EXTI_SWIER 软件触发外部中断事件

可以理解为：

有些中断不是外设真的拉了一根线， 而是软件主动写寄存器制造一个中断请求。

NVIC 和 SCB 的位置

Cortex-M 中，NVIC 和 SCB 都位于系统控制空间 SCS：

SCS 基地址：0xE000E000 大小：4 KB

其中：NVIC：主要管理外部中断 SCB：系统控制块，管理系统异常、向量表重定位、优先级分组等

NVIC 和 SCB 位于系统控制空间 SCS 地址从 0xE000E000 开始 大小为 4 KB

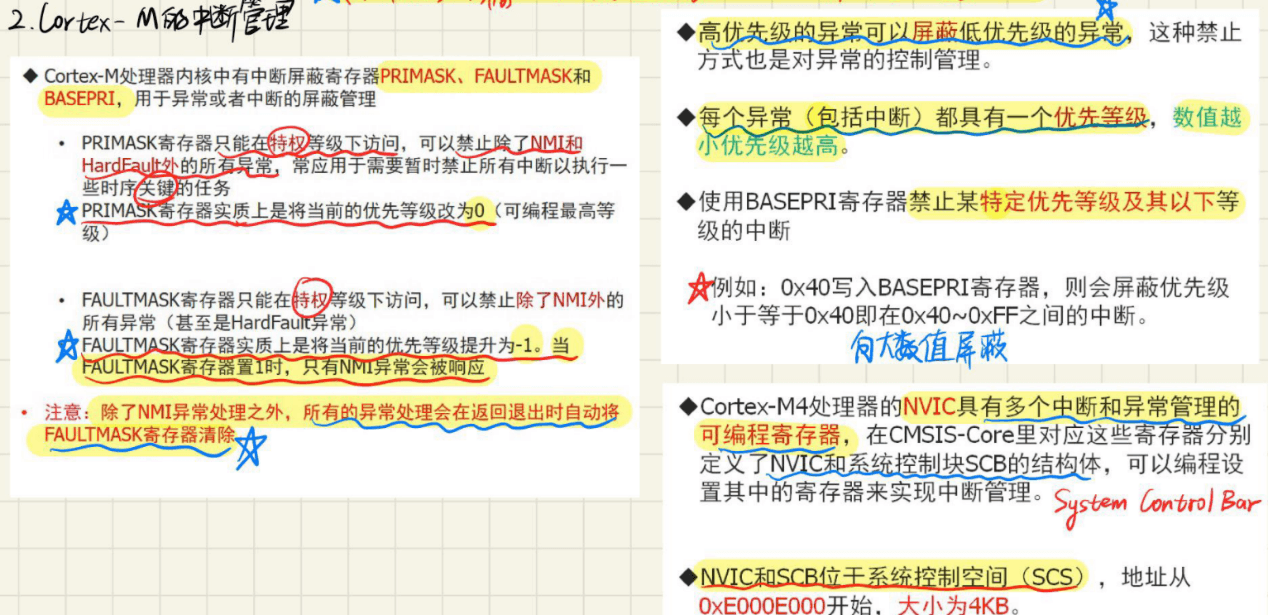

4. Cortex-M 中断管理寄存器

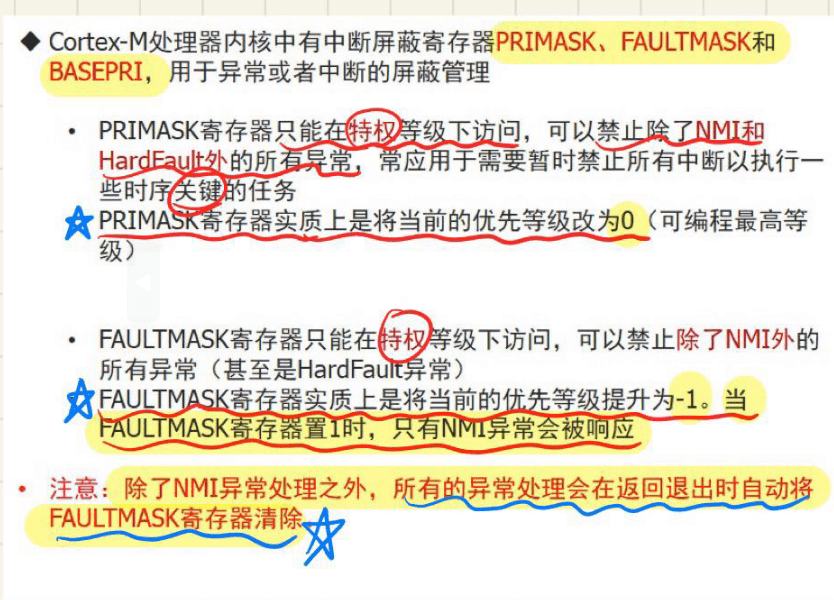

4.1 PRIMASK

PRIMASK 用于快速屏蔽大多数中断。

PRIMASK = 0：不屏蔽 PRIMASK = 1：屏蔽所有可屏蔽异常

但是它不能屏蔽：NMI，HardFault

所以可以记成：PRIMASK 屏蔽普通中断和大多数异常， 但 NMI 和 HardFault 仍然可以响应。

PRIMASK 本质上是把当前优先级提高到 0， 因此优先级不高于 0 的可配置异常都进不来。

4.2 FAULTMASK

FAULTMASK 更强。

FAULTMASK = 1：屏蔽除 NMI 以外的所有异常

也就是说：FAULTMASK 置 1 后，只有 NMI 可以响应。

它甚至可以屏蔽 HardFault。

所以它比 PRIMASK 更“狠”。一般用于非常关键的保护段。

另外：除了 NMI 异常处理之外，异常返回时通常会自动清除 FAULTMASK。

4.3 BASEPRI

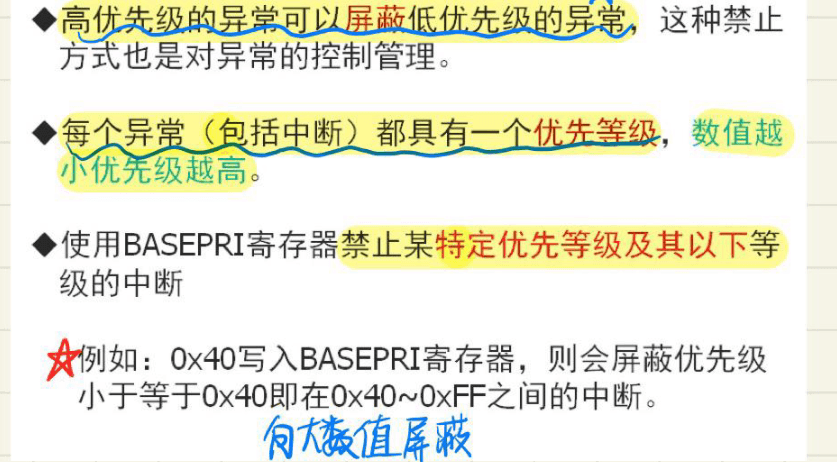

BASEPRI 是按优先级阈值屏蔽中断。

BASEPRI = 0：不屏蔽 BASEPRI = 某个优先级值：屏蔽该优先级及更低优先级的中断

注意 Cortex-M 里：优先级数值越小，优先级越高。

所以如果：BASEPRI = 0x40

那么会屏蔽：优先级数值 >= 0x40 的中断

也就是屏蔽：0x40、0x60、0x80、0xA0、0xC0、0xE0……

但不会屏蔽：0x00、0x20

可以记成：BASEPRI 屏蔽“低于或等于某门槛”的中断， 高优先级中断仍然能进来。

4.4 三个屏蔽寄存器对比

PRIMASK：屏蔽大多数 FAULTMASK：只留 NMI BASEPRI：按优先级门槛屏蔽

5. Cortex-M 中断优先级

5.1 优先级基本规则

Cortex-M 的优先级规则：

优先级数值越小，实际优先级越高。

例如：优先级 0 高于优先级 1 优先级 1 高于优先级 2 0x00 高于 0x20 0x20 高于 0x40

这点和生活中“数字越大越厉害”的直觉相反，要特别注意。

5.2 固定优先级

几个异常优先级固定：

Reset -3 NMI -2 HardFault -1

它们高于普通可编程中断。

普通外部中断和部分系统异常的优先级是可编程的。

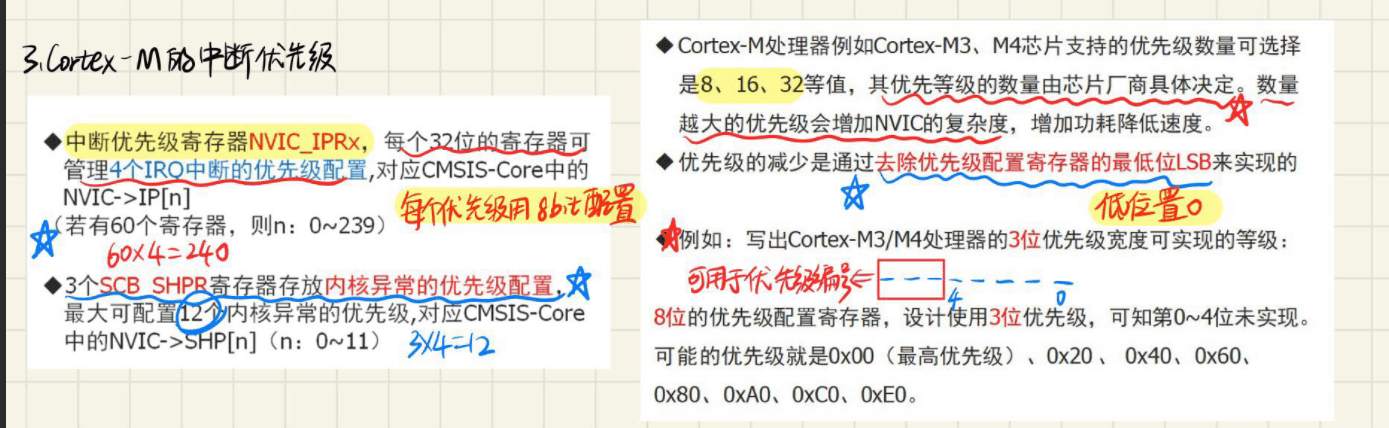

5.3 NVIC_IPRx 优先级寄存器

每个外部中断都有一个优先级配置。

Cortex-M 中优先级寄存器通常是 8 位宽。

每个中断占 8 位，4 个中断共用一个 32 位 NVIC_IPRx 寄存器

所以：NVIC_IPR0 管理 IRQ0 ~ IRQ3，NVIC_IPR1 管理 IRQ4 ~ IRQ7……

每个优先级用 8 bit 管理，60 个中断需要 60 个 8 bit = 60 字节

对应 15 个 32 位寄存器

5.4 不是 8 位都有效

虽然优先级寄存器是 8 位，但实际芯片不一定实现全部 8 位。

很多 Cortex-M 只实现高几位。

例如 Cortex-M3/M4 常见实现 3 位优先级，则有效位是：bit7 bit6 bit5

低位：bit4 ~ bit0通常没有实现，写了也无效，读出来为 0。

所以可用优先级只有：

0x00 0x20 0x40 0x60 0x80 0xA0 0xC0 0xE0

低位不用，置 0，优先级是高位有效

5.5 Cortex-M0+ 的优先级

Cortex-M0+：

NVIC_IPR 只有 8 个寄存器 每个寄存器管理 4 个 IRQ 最多支持 32 个 IRQ 中断源

如果只实现最高 2 位，则可用优先级只有：0x00 0x40 0x80 0xC0也就是 4 个优先级。
