本章可以分成两条主线：

微机原理中的中断技术

  -> 中断/异常概念  -> 中断源

  -> 中断管理 -> 中断优先级

  -> 中断向量表 -> 中断过程

Cortex-M 处理器异常

  -> 异常源

  -> NVIC

  -> 屏蔽寄存器

  -> 优先级寄存器

  -> 向量表重定位

  -> 中断响应

  -> 中断服务

  -> 中断返回

引入：中断/异常本质上是 CPU 暂停当前程序，转去处理更紧急或更特殊事件的一套硬件机制；Cortex-M 把这套机制做成了异常模型，并由 NVIC 统一管理大多数外部中断。

中断的概念

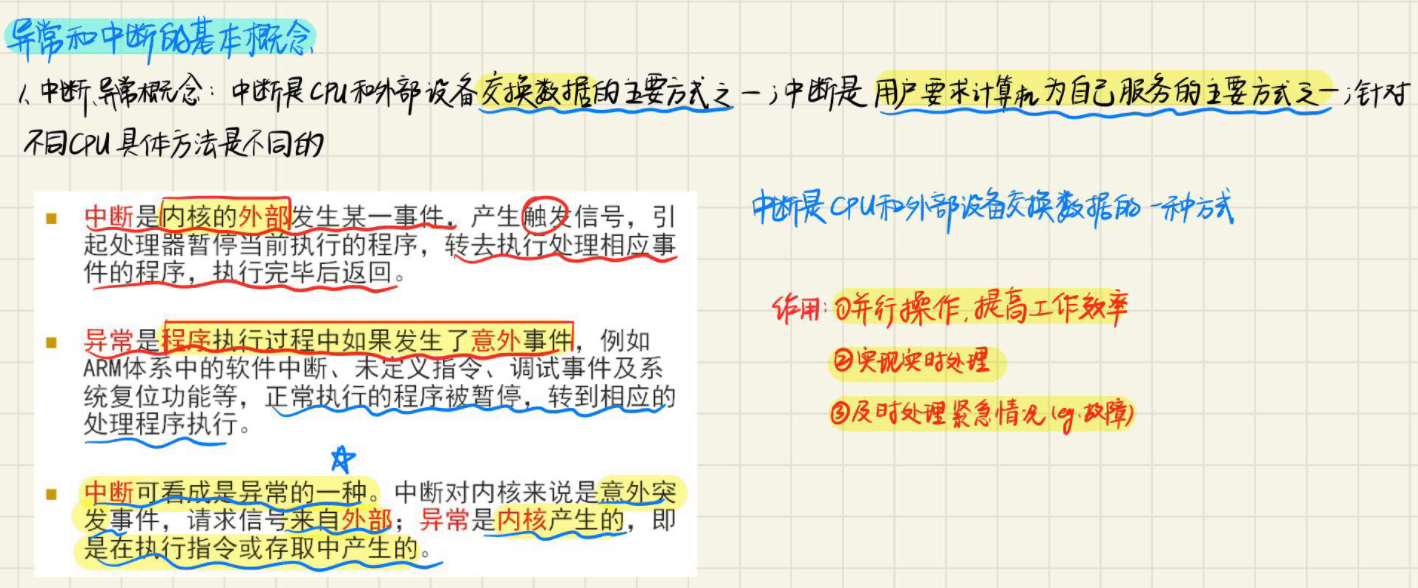

1. 中断与异常的基本概念

1.1 中断

定义：中断是 CPU 与外部设备交换数据、响应外部事件的重要方式之一。

当外部设备发生某一事件时，会向 CPU 发出中断请求信号；CPU 如果允许响应，就暂停当前正在执行的程序，转去执行对应的中断服务程序，处理完后再返回原程序继续执行。

典型例子：

键盘输入，串口接收数据，定时器溢出

外部按键触发，传感器产生脉冲

1.2 异常

定义：异常是程序执行过程中发生的意外事件或特殊事件，使 CPU 暂停正常程序，转去执行对应处理程序。

典型例子：

除法溢出，非法指令，访问非法地址

调试断点，系统调用，硬件错误

1.3 中断与异常的关系

定义： 中断可以看成异常的一种，二者都会使 CPU 转入特殊处理流程。

中断：多数请求来自外部设备，通常是异步发生的。

异常：多数由处理器内核或当前程序执行引发，通常与当前指令执行有关。

Cortex-M 中通常把“中断”和“异常”统一纳入异常机制中管理。

2. 中断的作用

2.1 并行操作

定义： CPU 可以在主程序运行时，让外设独立工作，外设准备好后再通过中断通知 CPU。

作用：减少 CPU 空等时间，提高系统工作效率

2.2 实时处理

定义： 当外部事件发生时，CPU 可以及时响应，而不是等主程序轮询到它。

作用：适合按键、串口、定时器、传感器脉冲等需要及时响应的场景。

2.3 故障处理

定义： 当系统出现错误或异常状态时，通过异常/中断机制跳转到专门的处理程序。

作用：及时处理硬件错误、访问错误、运行错误等紧急情况。

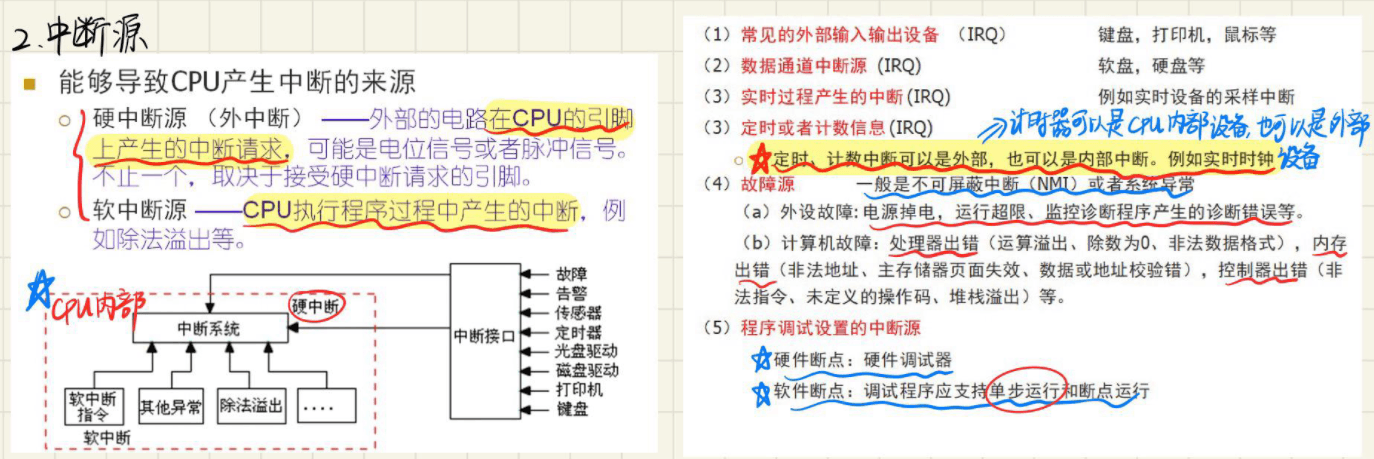

3. 中断源

定义： 中断源是能够导致 CPU 产生中断或异常响应的事件来源。

3.1 硬中断源

定义： 硬中断源通常来自外部硬件设备，通过 CPU 引脚或中断控制器向 CPU 发送请求。

例子：

键盘，鼠标，打印机，定时器，外部传感器

串口接收，I/O 接口

3.2 软中断源

定义： 软中断源通常由 CPU 执行程序过程中产生，不一定来自外部硬件引脚。

例子：

系统调用指令，除法溢出，未定义指令

调试断点，软件触发中断寄存器

3.3 Cortex-M 的中断源分类

Cortex-M 中断源大致可分为：

外部中断 IRQ：

  定时器、I/O 端口、通信接口等外设产生。

不可屏蔽中断 NMI：

  优先级很高，通常用于严重硬件事件，如看门狗或掉电检测。

SysTick 系统节拍中断：

  来自处理器内核的系统定时器。

内核系统异常：

  复位、HardFault、MemManage、BusFault、UsageFault 等。

软件中断源：

  SVC 指令、软件触发中断寄存器、设置挂起寄存器等。

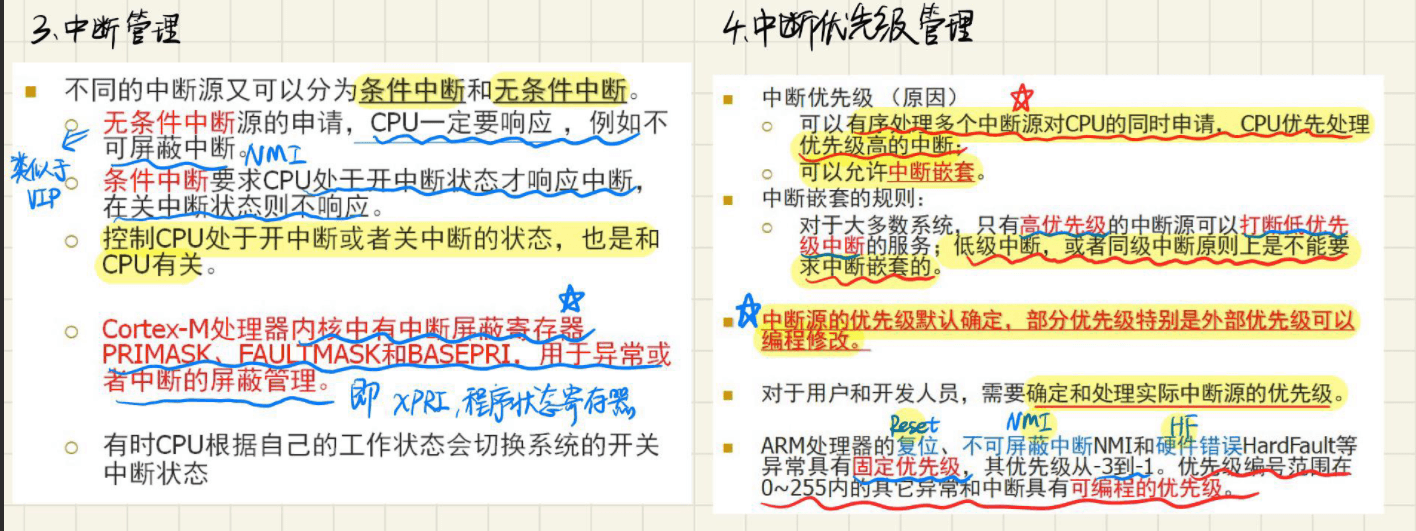

4. 中断管理

4.1 条件中断与无条件中断

无条件中断： 一旦提出请求，CPU 必须响应，通常不可屏蔽。例如 NMI。

条件中断 CPU 只有在开中断、优先级满足、未被屏蔽等条件满足时才响应。

4.2 中断屏蔽

定义：中断屏蔽是控制 CPU 是否允许响应某类中断或某级别中断的机制。

在 Cortex-M 内核中，常见屏蔽寄存器：

PRIMASK：

  屏蔽除 NMI 和 HardFault 之外的所有可屏蔽异常/中断。

FAULTMASK：

  屏蔽除 NMI 之外的所有异常/中断。

BASEPRI：

  屏蔽某个优先级数值及其以下等级的中断。

注意：

优先级数值越小，实际优先级越高。

BASEPRI 写入某个阈值后，会屏蔽优先级数值大于等于该值的中断。

4.3 中断嵌套

定义： 中断嵌套是指 CPU 正在处理一个中断时，又被更高优先级中断打断，先去处理更高优先级中断。

规则：

高优先级中断可以抢占低优先级中断。

低优先级中断不能抢占高优先级中断。

同级中断一般不能互相抢占。

5. 中断优先级

5.1 优先级的含义*定义： 中断优先级用于决定多个中断同时请求时 CPU 先响应哪一个，以及正在处理一个中断时是否会被另一个中断抢占。

关键规则：

优先级数值越小，优先级越高。

Reset、NMI、HardFault 等系统异常优先级固定，且优先级很高。

多数外部中断的优先级可以编程修改。

5.2 抢占优先级

定义： 抢占优先级决定一个中断能不能打断另一个正在执行的中断。

规则：抢占优先级更高的中断，可以抢占抢占优先级更低的中断。

5.3 子优先级

定义： 子优先级用于在抢占优先级相同、多个中断同时到来时决定先响应谁。

规则：

抢占优先级相同时，子优先级数值小的先响应。

子优先级不能决定中断嵌套，只决定排队顺序。

5.4 中断编号

定义： 中断编号是异常/中断在异常表中的编号，用于计算向量表入口位置。

在 Cortex-M 中：

异常编号 1~15： 系统异常。

异常编号 16 及以上：外部中断输入 IRQ。

CMSIS 中外部中断编号通常从 0 开始，对应异常编号：

异常编号 = 外部中断 IRQ 编号 + 16
