8.1 PCI和AGP总线

8.1 PCI和AGP总线

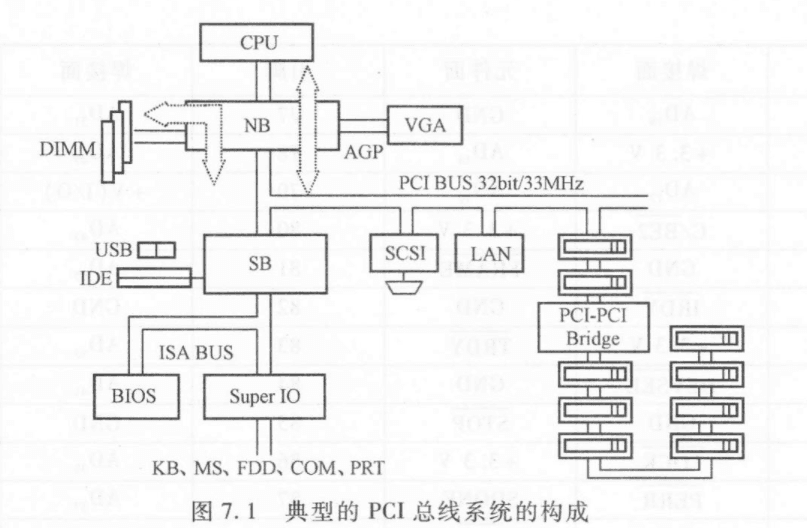

图 7.1：典型 PCI 总线系统结构

图 7.1 画的是一个典型 PC 主板结构：

CPU │ 北桥 NB │ ├── 内存 DIMM ├── AGP → VGA 显卡 └── PCI BUS 32bit / 33MHz ├── SCSI ├── LAN ├── PCI-PCI Bridge └── 南桥 SB ├── USB ├── IDE └── ISA BUS ├── BIOS └── Super I/O

可以这样理解：

北桥：连接高速部分，比如 CPU、内存、AGP、PCI 南桥：连接低速外设，比如 USB、IDE、ISA、BIOS、串口并口等

这其实就是老式 PC 的经典“南北桥结构”。

重点不是图，而是它体现了一个思想：

PCI 不是直接取代所有总线，而是作为高速局部总线，通过桥接芯片连接 CPU 总线和低速外设总线。

所以前面说 PCI 和 ISA/EISA 不兼容，但可以通过桥接芯片共存。

2. PCI 的几个核心能力

教材这一段说 PCI 有这些能力：

1. 完全的多总线主控能力 2. 自动识别外设，即插即用 PnP 3. 中断共享 4. 突发传输 5. 较高的数据传输率

其中最重要的是这三个：多主控，即插即用，中断共享

这三个也是 PCI 比 ISA 先进的关键。

3. PCI 的多总线主控

3.1 什么叫“总线主控”？

在一次总线传输中，主动发起访问的一方叫：Master，主设备

被访问的一方叫：Slave，目标设备 / 从设备，也就是我们常说的主机和从机，和计网的主机不一样嗷

比如网卡要把数据直接写入内存，网卡就可以成为 Master，内存控制器或桥接设备作为目标。

这比 ISA 更强。ISA 时代通常 CPU 控制很多事情，外设想主动传输很麻烦。PCI 允许外设自己申请总线控制权。

3.2 为什么需要仲裁器 Arbiter？

PCI 总线上可能有多个设备都想当 Master：

网卡想传数据 SCSI 控制器想传数据 声卡想传数据 PCI-PCI Bridge 也想传数据

但是同一时刻 PCI 总线只能被一个 Master 使用。

所以需要仲裁器：Arbiter：决定谁获得 PCI 总线使用权。

设备申请总线时用：REQ#：Request，总线请求

仲裁器允许它使用总线时用：GNT#：Grant，总线授权

注意这里的 # 通常表示低电平有效。也就是说：

REQ# = 0：设备请求总线 GNT# = 0：仲裁器授权设备使用总线

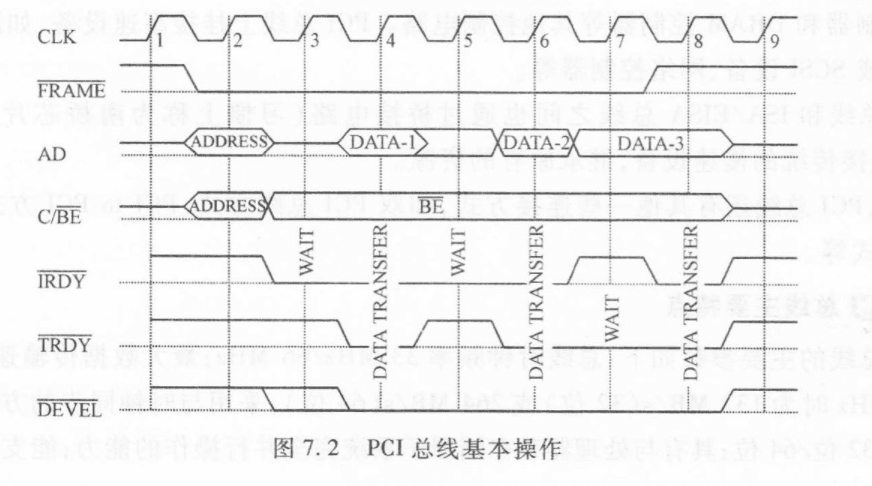

4. 图 7.2：PCI 总线一次基本传输过程

这个图很重要，理解它就理解 PCI 基本传输了。

PCI 传输主要涉及这些信号：

CLK 时钟 FRAME# 帧信号，表示一次传输开始/持续 AD 地址/数据复用总线 C/BE# 命令/字节使能复用信号 IRDY# 发起方准备好 TRDY# 目标方准备好 DEVSEL# 目标设备选中

4.1 AD 总线：地址和数据复用

PCI 的 AD 总线不是单纯地址线，也不是单纯数据线，而是：Address / Data 地址 / 数据复用线

传输开始时：AD 上传地址

后续阶段：AD 上传数据

所以一次 PCI 传输一般分成：地址阶段 + 数据阶段

这和 8086 的 AD0~AD15 有点像，也是复用思想。

4.2 C/BE# 总线：命令和字节使能复用

C/BE# 也复用。地址阶段时：C/BE# 上传命令

比如说明这次是：

内存读 内存写 I/O 读 I/O 写 配置读 配置写

数据阶段时：C/BE# 变成 Byte Enable，字节使能

也就是告诉目标设备，这次数据总线上的哪些字节有效。

4.3 FRAME#：一次传输开始和结束的标志

当 Master 获得总线后，会把：FRAME# 拉低

表示：我要开始一次 PCI 总线传输了。

在传输还没结束时，FRAME# 保持低电平。

当 Master 准备结束，只剩最后一个数据阶段时，会把：FRAME# 拉高

表示：这是最后一组数据了。

所以可以这样记：

FRAME# 低：传输正在进行 FRAME# 高：传输即将结束或已经结束

4.4 DEVSEL#：目标设备选中

Master 在 AD 总线上放地址后，总线上的各个设备都会进行地址译码。

如果某个设备发现：这个地址属于我

它就把：DEVSEL# 拉低

表示：我就是这次访问的目标设备。

如果没有设备响应，说明地址无效或者设备不存在。

4.5 IRDY# 和 TRDY#：双方都准备好才能传输

PCI 数据传输有一个非常关键的规则：

只有 IRDY# 和 TRDY# 都为低电平时，数据才真正传输。

其中：

IRDY#：Initiator Ready，主设备准备好 TRDY#：Target Ready，目标设备准备好

所以：IRDY# = 0 且 TRDY# = 0 → 本拍完成一次数据传输

如果其中任意一个不是低电平，就要等待。

比如：IRDY# = 0，TRDY# = 1

说明主设备准备好了，但目标设备还没准备好，于是等待。

又比如：IRDY# = 1，TRDY# = 0

说明目标设备准备好了，但主设备还没准备好，也等待。

这就是图里的 WAIT。

4.6 图 7.2 可以这样读

一次 PCI 读写过程大致是：

1. Master 申请总线，获得 GNT#。 2. Master 拉低 FRAME#，开始传输。 3. AD 总线上放目标地址。 4. C/BE# 总线上放命令类型。 5. 目标设备译码地址，如果命中，拉低 DEVSEL#。 6. 进入数据阶段，AD 总线上传 DATA-1、DATA-2、DATA-3…… 7. 每一拍只有 IRDY# 和 TRDY# 都有效时，数据才传输。 8. 如果有一方没准备好，就插入等待周期 WAIT。 9. Master 拉高 FRAME#，表示最后一个数据阶段。 10. 最后一个数据传输完成后，IRDY# 拉高，释放总线。

一句话总结：PCI 的每个数据传输周期，需要主设备和目标设备双方握手确认。

5. PCI 的传输效率

书上说 PCI 传输效率很高。

对于 32 位、33 MHz 的 PCI：33 MHz × 32 bit ÷ 8 = 132 MB/s

所以理论峰值：132 MB/s

但实际中由于等待周期、仲裁、地址阶段、设备响应等开销，达不到满速。书上说实际连续传输一般可以做到：约 100 MB/s

所以要区分：理论峰值：132 MB/s。实际常见：约 100 MB/s

6.1 ISA 为什么麻烦？

老 ISA 设备经常要手动设置：I/O 地址 中断号 IRQ DMA 通道 内存地址

以前常见方式是：跳线帽 DIP 开关 手动配置驱动

所以容易出现资源冲突，比如两个设备都用 IRQ5。

6.2 PCI 怎么解决？

PCI 设备内部有一块专门的配置空间：Configuration Space配置空间

里面保存了设备的信息，例如：

设备识别码 厂商识别码 设备类型 基地址寄存器 中断引脚 中断线 扩展 ROM 地址 状态/命令寄存器

系统启动时，BIOS 或操作系统可以读取这些配置寄存器，然后自动分配资源。

这就是：PnP，即插即用

可以理解成：PCI 设备会主动告诉系统：我是谁，我需要多少地址空间，我要用什么中断。

系统再告诉它：

你使用这个内存地址范围； 你使用这个 I/O 地址； 你使用这个 IRQ。

7. PCI 中断共享

7.1 ISA 的问题：中断独占

ISA 卡的一个重要限制是：中断资源基本是独占的。

比如某块 ISA 卡用了 IRQ5，另一块卡也要用 IRQ5，就容易冲突。

7.2 PCI 可以中断共享

PCI 支持多个设备共享同一条中断线。硬件上，它采用类似“线与”的思想：

平时中断线被上拉为高电平； 某个设备请求中断时，把中断线拉低； 只要还有设备保持中断请求，中断线就保持低； 所有设备都释放后，中断线才恢复高电平。

软件上，则采用中断链：多个设备的中断服务程序串成一条链。

比如设备 A 和设备 B 都共享中断 5。

系统发现中断 5 来了以后，先进入某个 ISR，例如：ISR_INT_B

它检查是不是设备 B 发的中断。

如果是：处理设备 B，然后清除设备 B 的中断请求。

如果不是：跳到 ISR_INT_A，继续检查设备 A。

这就是中断共享的本质：

硬件上共享中断线； 软件上逐个检查到底是谁发出的中断。

8. PCI 配置寄存器

这一节非常重要，因为它解释了 PCI 为什么能自动配置。

8.1 每个 PCI 设备有 256 字节配置空间

每个 PCI 接口都有：256 字节配置寄存器空间

每 4 个字节组成一个 32 位寄存器，所以：256 ÷ 4 = 64

也就是：64 个 32 位配置寄存器

其中：前 64 字节：预定义区域 / 标题区 后 192 字节：设备相关的特殊配置区域

即：

00H ~ 3FH：标准配置头 40H ~ FFH：设备自定义配置空间

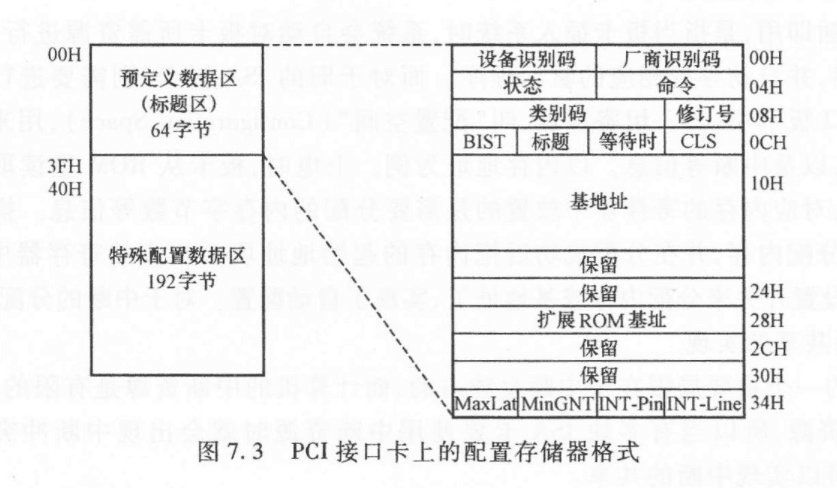

8.2 图 7.3：配置空间前 64 字节

前 64 字节里最重要的字段有：

00H：设备识别码、厂商识别码 04H：状态寄存器、命令寄存器 08H：类别码、修订号 0CH：BIST、标题类型、等待时间、CLS 10H 起：基地址寄存器 BAR 30H：扩展 ROM 基地址 3CH 附近：INT-Line、INT-Pin、MinGNT、MaxLat

9. 设备识别码和厂商识别码

9.1 Vendor ID：厂商识别码

厂商识别码由 PCI SIG 分配，用来区分厂家。

例如书上提到：

Motorola：1057H EPSON：1008H Intel：8086H

Intel 的 Vendor ID 很好记：8086H

因为 Intel 经典 CPU 就是 8086。

9.2 Device ID：设备识别码

设备识别码由厂家自己定义，用来区分同一厂商下的不同设备。

如果设备识别码为：FFFFH

一般表示：没有安装设备 / 没有设备响应。

所以系统扫描 PCI 设备时，可以通过读取 Vendor ID 和 Device ID 判断设备是否存在。

10. 状态寄存器和命令寄存器

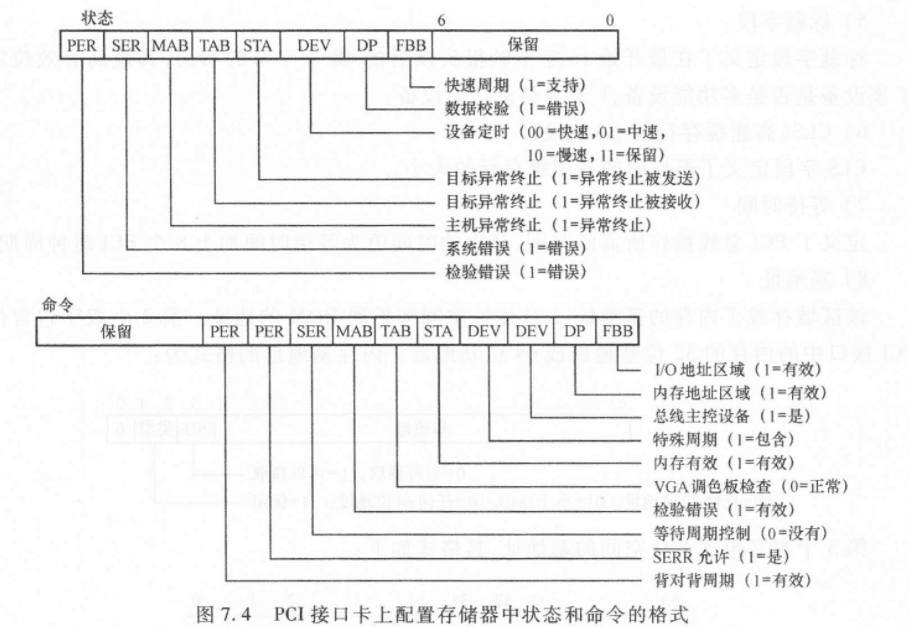

图 7.4 讲的是 PCI 配置空间里的状态和命令格式。

10.1 状态寄存器 Status

状态寄存器主要反映设备当前状态，比如：

是否发生奇偶校验错误 是否发生系统错误 是否目标异常终止 是否支持快速周期 设备选择响应速度 数据校验错误

简单说：状态寄存器 = 设备告诉系统“我现在有没有异常、支持什么能力”。

10.2 命令寄存器 Command

命令寄存器用来控制设备是否允许某些功能，比如：

是否允许 I/O 空间访问 是否允许内存空间访问 是否允许总线主控 是否允许特殊周期 是否允许中断相关功能

简单说：命令寄存器 = 系统告诉设备“你可以做什么”。

最常见的几个控制位：

I/O Space Enable：允许 I/O 地址访问 Memory Space Enable：允许内存地址访问 Bus Master Enable：允许设备成为总线主设备

比如一块网卡如果要 DMA，把数据直接写入内存，就必须允许：Bus Master

否则它不能主动控制 PCI 总线。

11. 类别码和修订号 类别码用来表示设备属于哪一类。

比如：

0100H：SCSI 控制器 0101H：IDE 控制器 0200H：以太网控制器 0300H：VGA 控制器 0400H：视频多媒体 0401H：音频多媒体 0500H：RAM 控制器 0600H：主机桥 0601H：ISA 桥 0602H：EISA 桥 0604H：PCI-PCI 桥 FFFFH：其他类别设备

类别码的作用：让系统知道这个 PCI 设备大概是什么类型。

例如系统读到类别码：0200H

就知道它是：以太网控制器

这样系统就能加载对应类型的驱动。

12. BIST：内部自测

BIST 是：Built-In Self Test内部自测

它用于判断设备是否支持自测、是否执行自测，以及自测结果。

记忆方式：BIST = 设备自己检查自己有没有问题。

如果自测完成后状态码为 0，一般表示：没有错误

13. Header Type：标题类型

标题字段定义配置空间头部格式。

其中一个重要位表示：该设备是不是多功能设备

多功能设备就是一个 PCI 设备里面集成多个功能，比如：

声卡 + 游戏端口 网卡 + 管理功能 显卡 + 音频输出

如果最高有效位为 1，表示：多功能设备

14. CLS：高速缓存行大小

CLS 是：Cache Line Size 高速缓存行大小

它定义设备使用的缓存行单位大小。这个和突发传输、缓存一致性等有关。

一般考试不太深入，记一句：

CLS 字段定义高速缓存行大小。

15. Latency Timer：等待时间 / 延迟计时器

教材说等待时间字段定义 PCI 总线操作所需时间。

可以理解成：一个设备获得 PCI 总线后，最多可以连续占用多长时间。

这样可以避免某个设备长时间霸占总线，导致其他设备饿死。

16. BAR：基地址寄存器

BAR 是 PCI 配置空间里非常重要的字段。

全称：Base Address Register基地址寄存器

它的作用是：保存设备需要映射到系统中的地址。

PCI 设备可能需要：

内存地址空间 I/O 地址空间 扩展 ROM 地址空间

比如显卡、网卡、声卡等设备内部都有寄存器，CPU 要访问这些寄存器，就需要给它们分配地址。

16.1 内存 BAR

内存基地址格式中，最低几位不是地址，而是属性位。

大概意思是：

bit0：区分内存空间还是 I/O 空间 bit1~bit2：地址类型 bit3：是否可预取 Prefetchable 高位：真正的基地址

教材图里提到：

00：任意 32 位地址 01：小于 1 MB 10：任意 64 位地址 11：保留

所以 BAR 不只是存地址，还包含一些属性信息。

16.2 I/O BAR

I/O 空间的 BAR 也类似，低位表示类型，其他高位表示 I/O 基地址。

标准 PC 的 I/O 地址范围是：0000H ~ 0FFFFH

也就是：64 KB I/O 空间

但 PCI 本身可以支持更大的 32 位或 64 位寻址。

17. 扩展 ROM 基址

PCI 设备可以带扩展 ROM，比如：

显卡 BIOS 网卡启动 ROM SCSI 控制器 BIOS

扩展 ROM 基址字段用于指定：

扩展 ROM 映射到内存地址空间的哪里。

18. INT-Line 和 INT-Pin

18.1 INT-Pin

INT-Pin 表示设备使用 PCI 插槽上的哪根中断引脚：

INTA# INTB# INTC# INTD#

教材说：

0 表示没有中断 1 表示使用 INTA# 2 表示使用 INTB# 依此类推

18.2 INT-Line

INT-Line 表示设备最终连接到系统的哪条 IRQ 线上。

例如：IRQ0 ~ IRQ15

PCI 桥可以把 PCI 的 INTA#~INTD# 映射到合适的 IRQ 上。

所以：

INT-Pin：设备自己用哪根 PCI 中断引脚 INT-Line：系统最后分配到哪条 IRQ

这个区别很重要。

19. PCI 设备配置方式

教材讲了两种配置方式。

19.1 配置方式一：用 CF8H 和 CFCH

这是传统 PCI 配置访问方式。

两个标准端口：

0CF8H：配置地址寄存器 0CFCH：配置数据寄存器

使用过程：

先往 0CF8H 写入要访问的 PCI 总线号、设备号、功能号、寄存器号； 再从 0CFCH 读/写对应配置数据。

你可以理解为：

0CF8H 负责“选中哪个 PCI 配置寄存器” 0CFCH 负责“真正读写数据”

配置地址寄存器里通常包含：

Enable 位 PCI 总线号 PCI 设备号 PCI 功能号 寄存器号 访问类型

19.2 配置方式二：映射到 I/O 空间

第二种方式是把 PCI 配置空间映射到：

0C000H ~ 0CFFFH

也就是一个 4 KB 的 I/O 地址区域。

激活后，这段 I/O 地址就不是普通 I/O 端口了，而是用于访问 PCI 配置空间。

教材这里重点不是让你会写程序，而是知道：

PCI 设备可以通过标准机制访问配置空间，从而实现自动配置。

20. PCI 总线的发展：PCI-X

传统 PCI 后来带宽不够了。

原因很简单：

CPU 越来越快 网卡、磁盘控制器、IEEE 1394 等高速设备越来越多 传统 PCI 共享带宽不够用

书上举例：

一块 32 位千兆以太网卡约需要 125 MB/s 传统 32 位 33 MHz PCI 理论只有 133 MB/s

也就是说，一块千兆网卡就快把 PCI 带宽吃满了。

所以 Intel 推出了：PCI-X

可以这样整理：

注意：PCI-X 主要是服务器、高性能 I/O 使用的 PCI 扩展标准。

不要和 PCI Express 混淆。PCI-X 仍然是传统并行 PCI 的增强版；PCIe 是后来完全不同的串行点对点结构。

21. AGP 总线

AGP 全称：Accelerated Graphics Port加速图形接口

它是为了显卡设计的高速图形接口。严格说，AGP 不是普通共享总线，而是：

芯片组和显卡之间的点对点连接。

21.1 为什么需要 AGP？

早期显卡挂在 PCI 上。但是 3D 图形越来越复杂，需要大量纹理数据、Z 缓冲数据、Alpha 混合数据等。

如果这些数据都通过 PCI 传输，就会很容易堵塞 PCI 总线。

教材举例说，显示：1024 × 768 × 16 位真彩色 3D 图形

纹理数据传输速度需要 200 MB/s 以上，而传统 PCI 最高只有：133 MB/s

所以 PCI 成了瓶颈。

21.2 表 7.6：3D 绘图所需带宽

表中大概意思是，分辨率越高，所需带宽越大。

其中带宽主要被这些操作消耗：

显示器输出 显示内存刷新 Z 缓冲存取 纹理存取 其他操作

所以 AGP 的出现就是为了解决：

PCI 显卡带宽不足的问题。

22. AGP 的系统结构

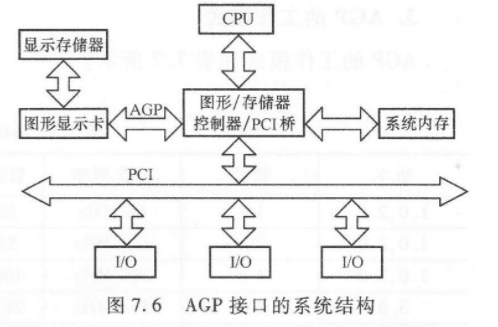

图 7.6 表示 AGP 系统结构。

可以简化成：

CPU │ 图形/存储器控制器/PCI 桥 │ ├── 系统内存 ├── AGP → 图形显示卡 → 显示存储器 └── PCI → 普通 I/O 设备

关键思想：AGP 在主内存和显卡之间提供直接通道。

这样 3D 图形数据可以不经过传统 PCI 总线，而是通过 AGP 直接进入显示子系统。

23. AGP 的性能特点

教材说 AGP 以：66 MHz PCI Rev 2.1

为基础进行了扩展。

主要功能有：

1. 数据读写的流水线操作 2. 2X、4X、8X 数据传输倍率 3. 允许显卡访问主存中的纹理数据 4. 提供比 PCI 更高的图形数据带宽

23.1 流水线操作

流水线的意思是：上一笔数据还在传输时，下一笔访问请求已经可以提前发出。

普通方式像这样：

请求1 → 等待 → 数据1 请求2 → 等待 → 数据2 请求3 → 等待 → 数据3

流水线方式像这样：

请求1 → 请求2 → 请求3 数据1 → 数据2 → 数据3

这样可以减少等待时间，提高吞吐率。

23.2 AGP 的 1X、2X、4X、8X

AGP 传输率从 PCI 的 133 MB/s 提高到：

1X：266 MB/s 2X：533 MB/s 4X：1066 MB/s 8X：2133 MB/s

这里要注意：

AGP 的 1X 不是 133 MB/s，而是 266 MB/s。

因为 AGP 基于 66 MHz、32 位数据宽度：

66 MHz × 32 bit ÷ 8 = 266 MB/s

2X、4X、8X 是在这个基础上提高传输倍率。

24. PCI 和 AGP 的区别

这是考试很常考的对比。

一句话：PCI 是通用高速总线，AGP 是显卡专用高速接口。

25.复习：系统总线 1. EISA ISA 的 32 位扩展，兼容 ISA 2. PCI Intel 推出的局部总线 32/64 位，33/66 MHz 支持多总线主控、即插即用、中断共享 通过配置空间实现自动配置 3. AGP 显卡专用点对点图形接口 解决 PCI 显卡带宽不足 支持 1X/2X/4X/8X

26.简答题

题 1：PCI 总线为什么能即插即用？

答题模板：

PCI 设备内部具有配置空间，配置空间中保存了厂商识别码、设备识别码、类别码、基地址寄存器、中断引脚、中断线等信息。系统启动时，BIOS 或操作系统读取这些配置寄存器，识别设备类型，并自动分配 I/O 地址、内存地址和中断资源，再写入相应配置寄存器，因此 PCI 能实现即插即用。

题 2：PCI 总线一次传输的基本过程是什么？

答题模板：

PCI 主设备先通过 REQ# 向仲裁器申请总线，得到 GNT# 后获得总线控制权。随后主设备拉低 FRAME#，在 AD 总线上放置目标地址，在 C/BE# 总线上放置命令。目标设备译码地址后拉低 DEVSEL# 表示选中。进入数据阶段后，AD 总线传输数据，C/BE# 表示字节使能。只有 IRDY# 和 TRDY# 同时有效时，数据才完成一次传输。主设备在最后一个数据阶段前撤销 FRAME#，传输结束后释放总线。

题 3：PCI 如何实现中断共享？

答题模板：

PCI 采用硬件和软件结合的方式实现中断共享。硬件上，中断线平时被上拉为高电平，多个设备可共享同一中断线，某设备请求中断时将该线拉低。软件上，系统为共享同一中断的设备建立中断服务程序链，中断发生后依次调用各设备的中断服务程序，由程序判断是否为本设备产生的中断，并完成处理。这样多个 PCI 设备可以共享同一中断资源。

题 4：PCI 和 ISA 相比有什么优点？

答题模板：

PCI 总线比 ISA 总线具有更高的数据传输率，支持 32 位或 64 位数据传输，支持突发传输、多总线主控、即插即用和中断共享。PCI 设备具有配置空间，系统可以自动识别设备并分配资源，而 ISA 设备通常需要手动配置 I/O 地址、中断号和 DMA 通道。因此 PCI 更适合高速外设和现代计算机系统。

题 5：为什么需要 AGP？

答题模板：

随着 3D 图形处理的发展，显示卡需要传输大量纹理数据、Z 缓冲数据和显示数据，而传统 PCI 总线带宽有限，多个设备共享 PCI 总线时容易形成瓶颈。AGP 是专门为图形显示设计的点对点高速接口，在主存和显卡之间提供直接通道，并支持流水线操作和 1X、2X、4X、8X 等高速传输模式，因此可以提高 3D 图形处理性能。

27. 一句话总括这几页

PCI 通过多主控、握手传输、配置空间、中断共享实现了比 ISA 更高速、更自动化的总线体系；AGP 则是在 PCI 带宽不够支撑 3D 图形时，为显卡单独设计的高速点对点接口。
