7.3 数据传送指令

7.3 数据传送指令

具体指令：

一. 按操作数个数分类

按照汇编指令格式，可以分为三类：

双操作数指令

有两个操作数：

MOV dest, src ADD dest, src CMP dest, src

例如：MOV AX, BX

其中：dest = AX src = BX

单操作数指令

只有一个操作数：INC AX DEC BX PUSH AX POP AX MUL BL

有时候这个操作数既是源，也是目的。

比如：INC AX

意思是：AX = AX + 1

AX 既提供原值，又接收结果。

无操作数指令

指令表面上没有写操作数，但可能隐含使用某些寄存器或标志位。

例如：CLC STC NOP XLAT

比如 XLAT 表面没有操作数，但隐含用 BX 和 AL。

二、数据传送类指令

数据传送类指令的作用是：把数据从一个地方传到另一个地方

传送的数据可以是：变量内容 变量地址标志寄存器内容 I/O 端口数据

注意，数据传送类指令一般不影响标志位。

课本说除了：SAHF POPF

之外，其余数据传送类指令执行后一般不影响标志寄存器。

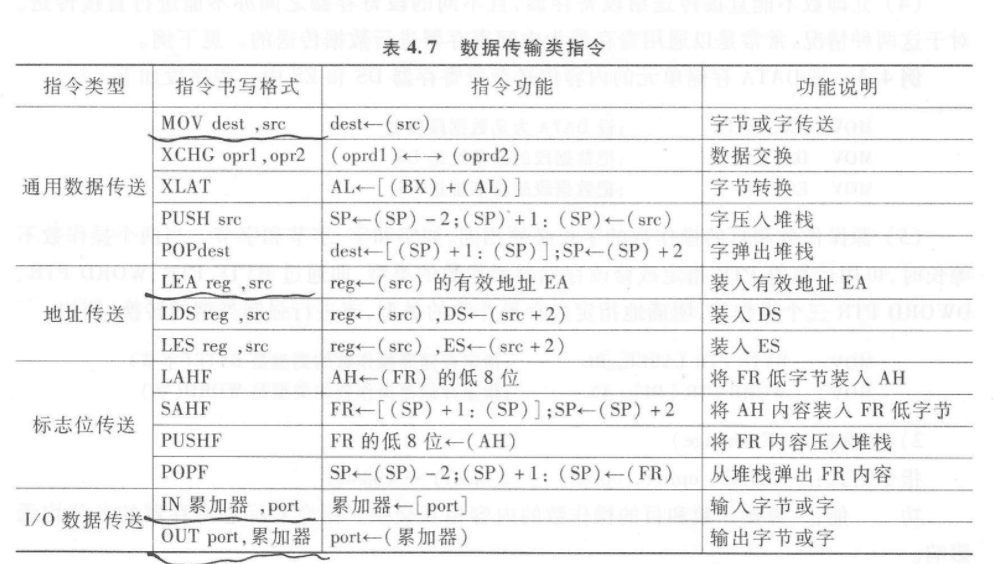

三、数据传送类指令总表

课本表 4.7 把它们分成几类：

通用数据传送：MOV、XCHG、XLAT、PUSH、POP地址传送：LEA、LDS、LES标志位传送：LAHF、SAHF、PUSHF、POPFI/O 数据传送：IN、OUT

四、MOV 指令

MOV 是最常用的数据传送指令。

格式：MOV dest, src

功能：dest ← src也就是把源操作数的内容送到目的操作数。

注意：源操作数不变 目的操作数被覆盖

例如：MOV AX, BX

执行后：AX = BXBX 不变

1. MOV 可以传字节，也可以传字

课本说，MOV 的两个操作数可以是字节，也可以是字。

但是二者必须等长。

合法：MOV AL, BL MOV AX, BX

不合法：MOV AX, BL MOV AL, BX

一个是 16 位，一个是 8 位，长度不一致。

MOV 的常见形式：MOV 的五种形式。

1. 立即数送寄存器

MOV reg, imm

例如：MOV AX, 0B123H MOV AL, 12H

意思是把立即数送入寄存器。（首位ABCDEF前面必须加0，要不会被认为是符号名）

注意立即数只能作为源操作数，不能作为目的操作数。

可以：MOV AX, 1234H 不可以：MOV 1234H, AX

2. 寄存器 / 段寄存器之间传送

MOV reg/sreg, reg MOV reg, sreg

例如：MOV DL, CL MOV DS, AX

这里要注意，段寄存器不能直接用立即数赋值。

不能写：MOV DS, 2000H

通常要通过通用寄存器中转：

MOV AX, 2000H MOV DS, AX

3. 立即数送内存

MOV mem, imm例如：MOV [BP + DI], 3210H

意思是把立即数 3210H 写到内存单元中。

如果内存操作数的大小不明确，要用 BYTE PTR 或 WORD PTR 指明。

比如：

MOV BYTE PTR [DI], 12H MOV WORD PTR [DI], 1234H

4. 寄存器 / 段寄存器送内存

MOV mem, reg/sreg

例如：MOV [BX + SI], AX表示把 AX 写入内存。

教材还写了类似：MOV [CX + 2], ES

但按 8086 寻址规则，CX 不能作为存储器寻址寄存器。真正合法的基址/变址寄存器是 BX、BP、SI、DI。有些老教材或印刷示例可能存在简化或不严谨，考试以老师给的规则为准。

5. 内存送寄存器 / 段寄存器

MOV reg/sreg, mem

例如：

MOV CX, BUFFER MOV DS, [BX]

意思是从内存取数据送到寄存器或段寄存器。

五、使用 MOV 的几个限制

课本列了很重要的规则。

1. 立即数只能作为源操作数

合法：MOV AX, 1234H 不合法：MOV 1234H, AX

因为立即数是常数，不能被写入。

2. CS 只能作为源操作数，不能作为目的操作数

也就是说可以读 CS：MOV AX, CS

但不能直接写：MOV CS, AX

因为 CS 控制当前代码段，如果随便 MOV 修改 CS，程序执行流会混乱。

要改变 CS，通常通过：

JMP FAR CALL FAR RET FAR INTIRET

这些控制转移指令实现。

3. 源操作数和目的操作数不能同时是内存

不能写：MOV [2000H], [1000H]

因为 8086 普通双操作数指令不允许内存到内存。

要通过寄存器中转：

MOV AX, [1000H] MOV [2000H], AX

4. 立即数不能直接送段寄存器

不能：MOV DS, 2000H

应该：MOV AX, 2000H MOV DS, AX

5. 不同段寄存器之间不能直接传送

比如不能：MOV DS, ES

通常也要通过通用寄存器：

MOV AX, ES MOV DS, AX

6. 源和目的长度必须一致

合法：MOV AX, BX MOV AL, BL

不合法：MOV AX, BL MOV AL, BX

如果内存操作数大小不明确，要写：

BYTE PTR WORD PTR DWORD PTR

例如：MOV BYTE PTR LABEL, BL MOV WORD PTR [DI], AX

六、例 4.3：把 DATA 的内容送 DS 和 ES

课本例子是：

MOV AX, DATA MOV DS, AX MOV ES, AX

思路是：不能直接 MOV DS, DATA也不能直接 MOV ES, DATA

所以先把 DATA 送到 AX，再由 AX 送到 DS 和 ES。

也就是说 AX 充当中间寄存器。

这个模式很常见：MOV AX, 数据段段地址MOV DS, AX

初始化 DS 时经常这样写。

七、XCHG 交换指令

XCHG oprd1, oprd2

功能是：oprd1 ↔ oprd2

也就是两个操作数内容互相交换。

例如：XCHG AX, BX

执行前：AX = 1111H BX = 2222H

执行后：AX = 2222H BX = 1111H

1. XCHG 不影响标志位

XCHG 只是交换数据，不做加减逻辑判断，所以不会影响 FLAGS。

2. XCHG 的合法形式

课本列：

XCHG reg, reg XCHG mem, reg XCHG reg, mem

例如：

XCHG AX, BX XCHG [ADDR], BX XCHG BX, [BP + SI]

但是不能：XCHG mem, mem 也不能：XCHG reg, imm

3. 两个内存单元之间怎么交换？

例 4.4 讲这个问题。

如果要交换两个内存单元 ADD1 和 ADD2 的内容，不能直接写：XCHG ADD1, ADD2

因为两个都是内存操作数。要用寄存器中转：

MOV AL, ADD1 XCHG AL, ADD2 XCHG AL, ADD1

我们假设：ADD1 = 11H ADD2 = 22H

第一条：MOV AL, ADD1

执行后：AL = 11H ADD1 = 11H ADD2 = 22H

第二条：XCHG AL, ADD2

执行后：AL = 22H ADD2 = 11H ADD1 = 11H

第三条：XCHG AL, ADD1

执行后：AL = 11H ADD1 = 22H ADD2 = 11H

最终 ADD1 和 ADD2 交换成功。

八、XLAT 查表转换指令

XLAT它是 Translate，查表转换指令。

格式表面上没有操作数：XLAT 但它隐含使用：BX 和 AL

功能是：AL ← [BX + AL]

更完整地说：AL ← DS:[BX + AL]

1. XLAT 的作用

XLAT 用来根据 AL 中的下标，到表中查一个字节，再把查到的值放回 AL。

可以把它理解成 C 语言里的：

AL = table[AL];

其中：

BX = table 的首地址AL = 要查的下标

执行后：

AL = 表中对应项的值BX 不变

2. 使用 XLAT 的步骤

一般流程是：

MOV BX, OFFSET TABLE MOV AL, 下标XLAT

执行后，AL 就变成查表结果。

3.例 4.5：BCD 码转 7 段 LED 显示码

课本说，数字 0~9 对应的七段显示码放在一张表中。

例如表中可能是：

数字 0 → 40H数字 1 → 79H数字 2 → 24H数字 3 → 30H数字 4 → 19H...

如果要查数字 4 对应的显示码：

MOV BX, OFFSET HEX_TABLE MOV AL, 4XLAT

执行过程：

BX = 表首地址AL = 4CPU 访问 DS:[BX + 4]把该单元内容送入 AL

如果表中第 4 项是 19H，那么执行后：AL = 19H

这就完成了从数字 4 到七段码 19H 的转换。

九、PUSH 和 POP 堆栈操作指令（老生常谈之前说过好多次了）

堆栈是先进后出结构：后放进去的，先取出来

8086 的堆栈以字为单位操作，也就是每次 PUSH/POP 都是 16 位，两个字节。

PUSH 指令格式：

PUSH src功能：把 16 位源操作数压入堆栈

课本给出的过程是：

SP ← SP - 2[SP + 1 : SP] ← src

更容易理解：先让 SP 减 2，再把一个字写入 SS:SP 指向的栈顶

为什么 SP 要减 2？因为 8086 堆栈向低地址方向增长，并且每次压入一个字，占 2 个字节。

1. PUSH 的小端存放（栈从下面往上生长，也就是一开始指针在栈底）

假设：AX = 1234H SS = 3000H SP = 1000H

执行：PUSH AX

第一步：

SP = SP - 2 = 0FFEH

第二步，把 AX 写入 SS:0FFEH 开始的两个字节：

SS:0FFEH = 34HSS:0FFFH = 12H

所以低字节 34H 放低地址，高字节 12H 放高地址。

执行后：SP = 0FFEH

二十六、POP 指令

格式：POP dest

功能：从栈顶弹出一个 16 位数据送到目的操作数

过程是：

dest ← [SP + 1 : SP]SP ← SP + 2

更容易理解：先从 SS:SP 取一个字，再让 SP 加 2

1. POP 例子

接着刚才的例子，栈顶有：

SS:0FFEH = 34HSS:0FFFH = 12HSP = 0FFEH

执行：POP BX

CPU 从 SS:0FFEH 和 SS:0FFFH 取一个字：BX = 1234H

然后：SP = SP + 2 = 1000H

这就完成弹栈。

PUSH/POP 的本质

可以这样记：PUSH：SP 先减 2，再写入数据POP：先读出数据，SP 再加 2

方向：堆栈向低地址增长（也就是默认栈底在高地址，也就是下面，栈顶在低地址，也就是上面） PUSH 让 SP 变小POP 让 SP 变大

这个在 CALL、RET、中断处理中非常重要。

因为调用子程序时，返回地址就是通过堆栈保存的。

总结：这几页最核心的是两块：

1. 寻址方式补全

寄存器相对寻址：EA = BX/BP/SI/DI + disp基址变址相对寻址：EA = BX/BP + SI/DI + dispI/O 直接端口寻址：端口号直接写在指令中，范围 00H~FFHI/O 间接端口寻址：端口号放在 DX 中，范围 0000H~FFFFH隐含寻址：操作数不写出来，但 CPU 默认使用某些寄存器

2. 数据传送指令开头

MOV：传送XCHG：交换XLAT：查表转换PUSH：压栈POP：出栈

特殊记忆：

MOV 不能内存到内存MOV 不能立即数直接送段寄存器CS 不能作为 MOV 的目的操作数XCHG 不能内存和内存直接交换XLAT 隐含 BX 和 AL，功能是 AL ← [BX + AL] PUSH 先 SP-2 再写栈POP 先读栈再 SP+2

这里开始，汇编味道就很重了。后面继续就是 PUSH/POP 的具体形式，以及 LEA、LDS、LES、LAHF、SAHF、PUSHF、POPF、IN、OUT 等指令
