6.5 CPU工作时序

6.5 CPU工作时序

最大工作模式、8288 总线控制器、CPU 复位启动和总线读操作时序。

一、最大工作模式

前面讲过最小模式：CPU 自己直接产生大部分控制信号。最大模式不一样。

最大模式下系统中可能有：

8086/8088 主处理器 8087 数值协处理器8089 I/O 协处理器 DMA 控制器

所以总线控制更复杂，不能全靠 CPU 直接发 RD、WR、M/IO 这些信号。

因此最大模式下要加：8288 总线控制器 8289 总线仲裁控制器 8259A 中断控制器

1. 最大模式下 MN/MX 怎么接？

书上说：MN/MX 接地 → 最大模式 MN/MX 接 +5V → 最小模式

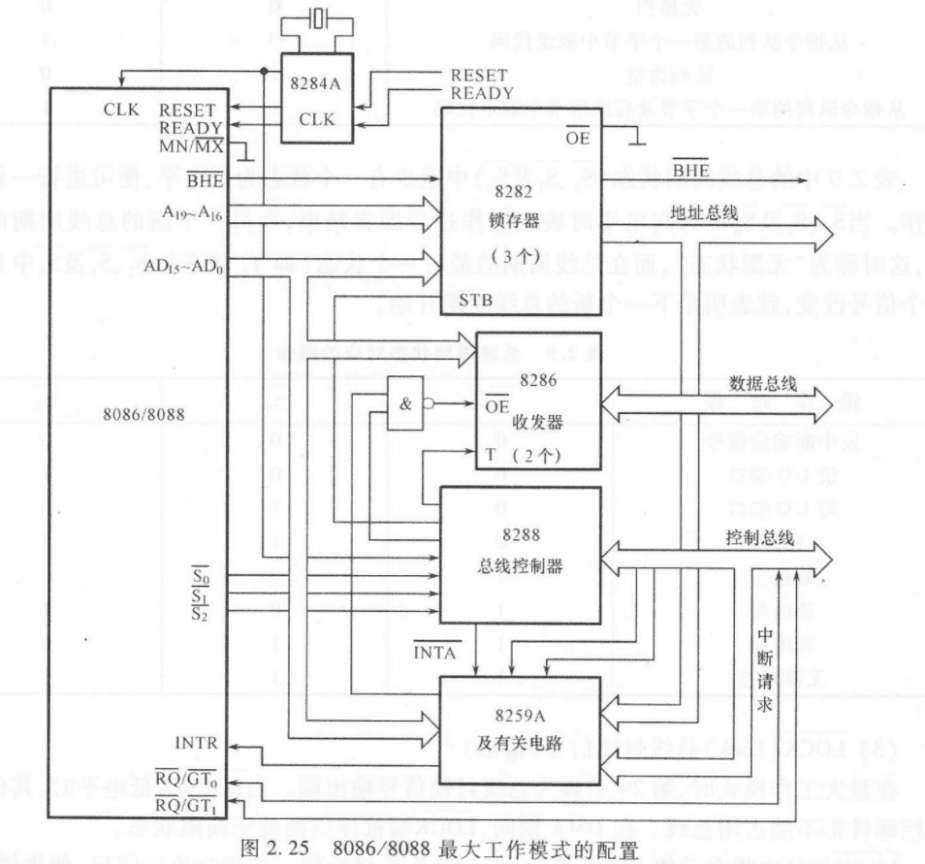

所以图 2.25 中 MN/MX 接地，表示 CPU 进入最大模式。

二、最大模式下 CPU 不直接输出 RD/WR

最大模式的核心变化是：8086/8088 不再直接输出完整的总线控制信号，而是输出状态信号，让 8288 根据状态信号产生控制命令。

也就是：

CPU 输出状态码 S2 S1 S0 8288 解码这些状态码8288 再产生 MRDC、MWTC、I ORC、IOWC 等总线命令

这和最小模式对比：

最小模式：CPU 直接告诉外部“我要读内存/写内存/读I/O/写I/O”最大模式：CPU 先告诉 8288“我现在是什么总线状态”，8288 再生成具体控制信号

三、QS1、QS0：指令队列状态信号

QS1、QS0这是 Instruction Queue Status，指令队列状态信号。

这两个信号告诉外部：8086/8088 内部指令队列现在发生了什么。

1. QS1 QS0 = 00：无操作

表示指令队列没有发生取代码操作。QS1 = 0 QS0 = 0 含义：无操作

2. QS1 QS0 = 01：从指令队列第一个字节取走代码

表示 EU 从指令队列的第一个字节取出指令代码。QS1 = 0 QS0 = 1含义：从队列第一个字节取代码

3. QS1 QS0 = 10：队列为空

表示指令队列已经空了。QS1 = 1 QS0 = 0含义：指令队列为空 这说明 BIU 预取没有跟上，EU 可能要等待取指。

4. QS1 QS0 = 11：从队列第一个字节及后续字节取代码

表示取走了一个多字节指令的后续字节。QS1 = 1 QS0 = 1含义：从队列第一个字节及后续字节取代码

QS1、QS0 是给外部观察 CPU 指令队列状态用的。

四、S2、S1、S0：总线周期状态信号

最大模式下最重要的是：S2、S1、S0它们表示当前总线周期的类型。

也就是 CPU 告诉 8288：我现在要进行什么总线操作？

然后 8288 根据这三个状态信号产生具体总线命令。

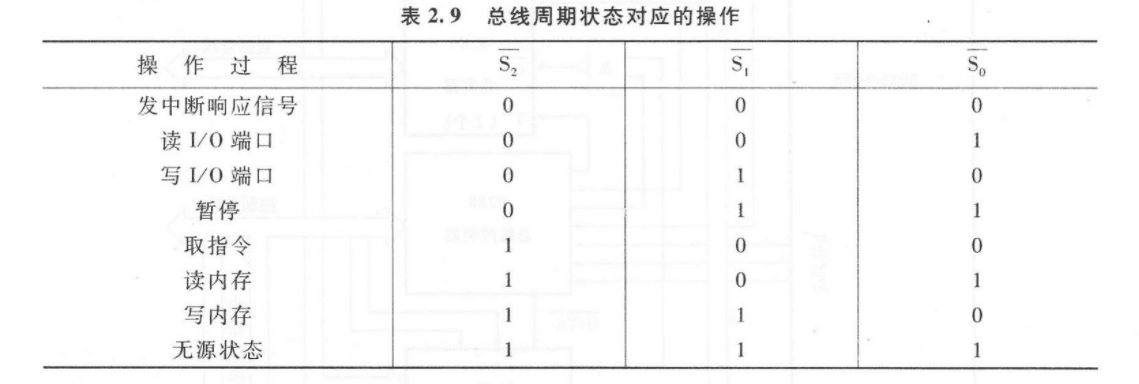

表 2.9：S2 S1 S0 对应操作

注意书上这些信号上方有横线，表示低电平有效的状态编码

最大模式下，CPU 用 S2 S1 S0 编码告诉 8288 当前总线周期类型。

什么是“无源状态”？无源状态就是：当前总线周期即将结束，新的总线周期还没开始

书上说，当 S2、S1、S0 都为高电平时，表示无源状态。

如果在 T4 状态中 S2/S1/S0 有一个信号变化，就表示下一个新的总线周期要开始了。

五、LOCK：总线封锁信号

它的作用是：当 LOCK 有效时，其他总线主控部件不能占用总线。

1. 为什么需要 LOCK？

有些操作必须连续完成，不能中途被 DMA 或其他处理器抢走总线。

比如某些“读—修改—写”操作：

先读内存 修改数据 再写回内存

如果中间被别的主控部件抢走总线，数据可能就乱了。

所以 CPU 可以用 LOCK 锁住总线。

2. LOCK 什么时候有效？

LOCK 为低电平时，其他总线主控部件不能占用总线

LOCK 通常由带 LOCK 前缀的指令产生。

比如：LOCK XCHG ...

执行这类指令时，总线在关键操作期间被锁定。

3. 中断过程中 LOCK 也可能自动有效

书上提到，为防止中断过程中总线被其他主控部件占用，LOCK 信号也会自动变低。

LOCK = 防止别人抢总线

六、RQ/GT0、RQ/GT1：总线请求/允许信号

最大模式下不用最小模式的 HOLD/HLDA，而是用：

RQ/GT0 RQ/GT1

RQ/GT 是：Request / Grant 请求 / 允许

它们是双向信号，既可以输入请求，也可以输出允许。

1. 它们用来干什么？

外部协处理器或其他主控部件想使用总线，就通过 RQ/GT 向 CPU 请求。

CPU 同意后，通过同一根线返回 Grant 允许信号。

所以它承担了最小模式中 HOLD/HLDA 类似的功能。

2. 优先级

RQ/GT0 的优先级高于 RQ/GT1

所以如果两个外部部件同时请求总线，RQ/GT0 更优先。

七、8288 总线控制器 最大模式下，8086/8088 要配合 8288。

书上说 8288 由四部分组成：

状态译码器 命令信号发生器控制信号发生器 控制电路

重点是它的作用：8288 接收 CPU 输出的 S2、S1、S0 状态信号，经过译码，产生具体的总线命令和控制信号。

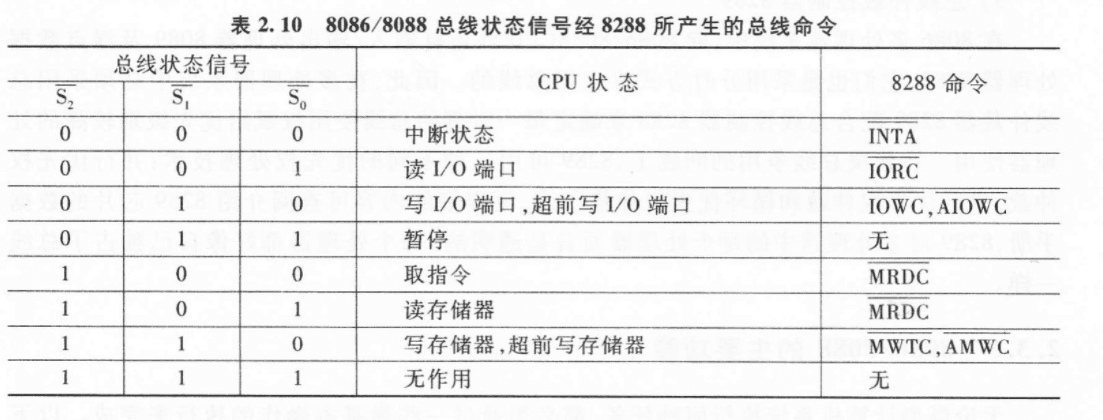

8288 产生哪些总线命令？

8288 会根据 S2 S1 S0 产生：INTA I ORCIOWC AIOWCMRDC MWTCAMWC 这些都是总线命令。

1. INTA：中断响应

对应：CPU 状态：中断响应8288 命令：INTA

和最小模式中的 INTA 功能类似。

2. I ORC：I/O 读命令

I ORC 是：I/O Read Command

表示读 I/O 端口。相当于最小模式下：

M/IO = 0 RD = 0

3. IOWC：I/O 写命令

IOWC 是：I/O Write Command

表示写 I/O 端口。相当于最小模式下：

M/IO = 0 WR = 0

4. AIOWC：提前 I/O 写命令

AIOWC 是 Advanced I/O Write Command。

它比 IOWC 提前一个时钟周期有效。

作用是让外部设备更早知道写操作即将发生。

5. MRDC：存储器读命令

MRDC 是：Memory Read Command

表示读内存。对应最小模式下：

M/IO = 1 RD = 0

“IO/M=0/1” 是因为最大模式 8288 的信号名称可能用 IO/M，和最小模式的 M/IO 正好相反

6. MWTC：存储器写命令

MWTC 是：Memory Write Command表示写内存。

7. AMWC：提前存储器写命令

AMWC 是 Advanced Memory Write Command。

比 MWTC 提前一个时钟周期有效。

九、8288 其他控制信号

这一页继续讲 8288 的几个控制输入/输出。

1. CEN：命令允许 CEN 是 Command Enable。

作用是允许或禁止 8288 输出总线控制命令。

CEN = 高电平：允许 8288 发出控制信号CEN = 低电平：禁止 8288 发出控制信号

当系统里有多片 8288 时，CEN 可以用来选择当前哪一片有效。

2. AEN：地址允许 AEN 是 Address Enable。

它来自总线仲裁器 8289，低电平有效。它用于支持多总线结构中的同步控制。

AEN 用于多处理器/多总线系统中控制 8288 是否响应当前总线周期。

3. MCE/PDEN：双功能信号

这个信号有两种用途。当 8288 工作在系统总线方式时，作为：

MCE：主级联允许信号

在中断响应周期 T1 状态有效，用于控制主 8259A 输出级联地址。

当 8288 工作在 I/O 总线方式时，作为：PDEN：外设数据允许信号

控制外部设备通过 I/O 总线传送数据。

4. IOB：总线方式控制

IOB 用来决定 8288 工作方式。

IOB = 1：8288 只控制 I/O 总线IOB = 0：8288 工作于系统总线方式

一般系统中，IOB 决定 8288 面向哪类总线组织。

十、8289 总线仲裁控制器

在多处理器系统中，可能有多个部件想使用总线。

比如：8086 8087 8089 DMA 控制器 其他处理器

这些主控部件不能同时控制系统总线，否则会冲突。

所以需要总线仲裁。8289 的作用就是：

决定当前总线使用权给谁 书上说它可以支持几种优先权处理方式：

并行优先权仲裁串行优先权仲裁循环优先权仲裁

8288：根据 CPU 状态产生总线控制命令8289：负责总线使用权仲裁

十一、8086/8088 的主要功能：

这里进入：2.3.3 8086/8088 的主要功能

第一部分讲：系统的复位和启动操作

RESET 复位和启动 复位信号加到 RESET 引脚。

前面讲过，RESET 有效后 CPU 进入复位状态。

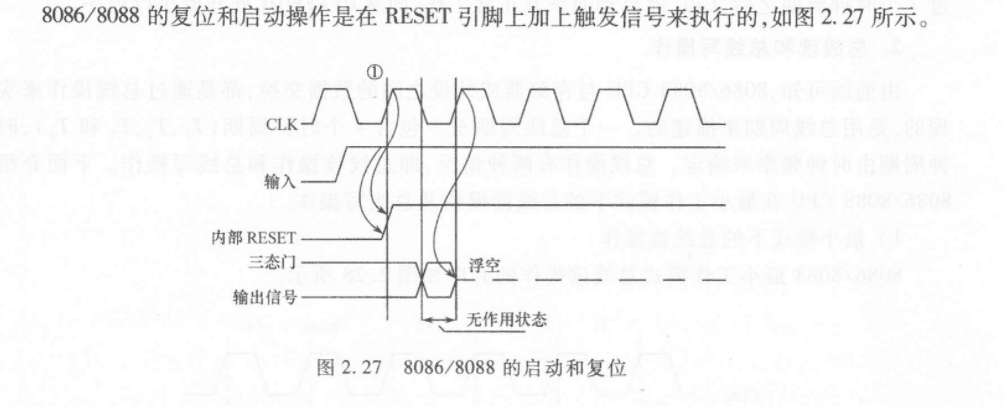

通过图 2.27 讲具体时序。

1. RESET 高电平第一个时钟上升沿

当 RESET 引脚收到高电平后的第一个时钟周期上升沿，8086/8088 进入内部 RESET 阶段。这时 CPU 开始停止当前工作，准备复位。

2. 之后三态输出线变高阻

再过一个时钟周期，所有三态输出线被设置成高阻状态。

高阻就是：CPU 不驱动这些引脚这些引脚像断开一样

这可以避免复位过程中 CPU 对外部总线造成干扰。

3. 复位要求保持多久？

RESET 至少保持 4 个时钟周期高电平

如果是初次加电启动，则要求高电平持续：大于 50 μs

这是为了确保电源和硬件稳定后再启动 CPU。

4. 哪些引脚进入高阻？

书上列了一堆三态输出线：

AD15~AD0 A19/S6~A16/S3BHE/S7 M/IODT/R DENWR RD INTA

这些在复位时会进入高阻。

还有一些非三态输出线，复位后无效但不浮空，比如：

ALE HLDA RQ/GT0RQ/GT1 QS0 QS1

复位后内部寄存器状态

复位后：

FLAGS = 0000HIP = 0000HCS = FFFFHDS = 0000HSS = 0000HES = 0000H指令队列 = 空其他寄存器 = 0000H

所以 CPU 复位后的第一条指令物理地址是：

CS × 10H + IP= FFFFH × 10H + 0000H= FFFF0H

也就是：CPU 从 FFFF0H 开始取指令

十二. 为什么 BIOS 程序入口在高地址附近？

因为 CPU 复位后固定从 FFFF0H 开始执行。

所以系统设计时，会把一段启动代码或跳转指令放在这个位置附近。

通常 FFFF0H 处不是完整 BIOS 程序，而是一条跳转指令，跳到真正的初始化程序。

FLAGS 清零有什么影响？FLAGS 被清零意味着所有标志位都清除。

所以系统程序启动时，不能假设某个标志位天然就是想要的状态。

必须通过指令设置相关标志。

十三、复位结束后什么时候开始正常工作？：

RESET 从高电平到低电平的跳变会触发 CPU 内部复位逻辑。

经过 7 个时钟周期后，CPU 启动并恢复正常工作，从 FFFF0H 开始执行程序。

所以启动过程大致是：

RESET 高电平保持足够时间CPU 内部清零/初始化RESET 变低 等待若干时钟从 FFFF0H 取指执行

十四、总线读和总线写操作

CPU 和内存/I/O 之间的数据交换都通过总线操作实现。

一个总线周期至少包含：T1、T2、T3、T4

如果外设或存储器慢，还要插入：Tw 等待周期

十六、最小模式下的总线读操作

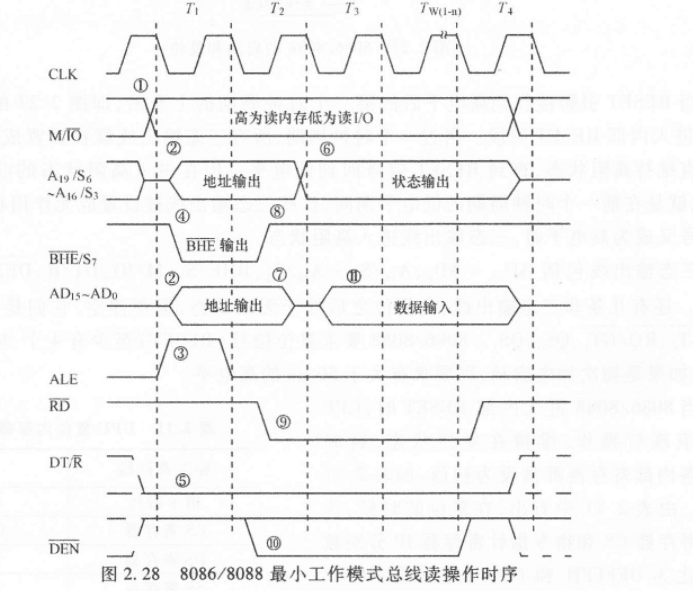

图 2.28 是最小模式下总线读操作时序。

这是很重要的时序图。按时间分阶段看。

1. 一个读周期的基本结构

读操作大致是：

T1：CPU 输出地址，ALE 锁存地址T2：CPU 发读控制信号，数据总线方向设为接收T3：外部设备把数据送上数据总线，CPU 检查 READYTw：如果设备没准备好，就等待T4：CPU 读入数据，结束总线周期

T1 状态做什么？T1 状态主要做三件事。

1. M/IO 指出访问对象 读操作开始时，CPU 先用 M/IO 表明这次读的是：

内存 还是 I/O 端口

在最小模式下：M/IO = 1：访问内存 M/IO = 0：访问 I/O 所以 M/IO 是选择对象。

2. 地址总线输出地址

T1 期间：

AD15~AD0 输出低 16 位地址A19/S6~A16/S3 输出高 4 位地址BHE/S7 输出 BHE

也就是 CPU 把本次要访问的地址送到总线上。

因为 AD 线后面要变成数据线，所以地址必须在 T1 被锁存。

3. ALE 有效，锁存地址

T1 中 ALE 输出高电平。 ALE 告诉外部地址锁存器：

现在总线上是地址，请锁存下来

之后即使 AD15~AD0 改成数据线，外部系统仍然能通过锁存器得到稳定地址。

十八、读时序图里各信号怎么理解？

图 2.28 里有很多信号，我们按关键线看。

1. CLK CLK 是时钟。

T1、T2、T3、Tw、T4 都是根据 CLK 划分的。

2. M/IO M/IO 在读周期一开始就确定本次访问类型。

高：存储器 低：I/O

3. A19/S6 ~ A16/S3

T1 时输出高 4 位地址。 T2 以后变为状态信号输出。

所以图中 T1 部分标“地址输出”，后面标“状态输出”。

4. BHE/S7

T1 时输出 BHE，用于选择高 8 位数据总线是否有效。

后面变成 S7 状态信号。

5. AD15~AD0

T1 时输出低 16 位地址。 T2 以后切换成数据总线。

读操作中，T2 后期或 T3 开始，外部设备把数据放到 AD15~AD0 上，CPU 在合适时刻采样。

所以图中先是“地址输出”，后面是“数据输入”。

6. A LEALE 在 T1 出现一个高脉冲。

作用就是锁存地址。

7. RD RD 是低电平有效。

读操作时，RD 在 T2、T3、Tw 期间有效为低。

它告诉外部设备：CPU 要读数据，请把数据送到数据总线

8. DT/R

读操作时，CPU 是接收数据。所以：DT/R = 0

表示数据方向是：外部设备 → CPU

9. DEN

DEN 是数据允许信号，用来打开总线收发器。

读操作中，DEN 有效后，外部数据才能通过收发器送到 CPU。

十九、读操作全过程总结

最小模式下总线读操作可以这样背：

T1：CPU 输出地址输出 M/IO输出 BHEALE 有效，锁存地址T2：AD 总线由地址切换为数据方向RD 变低，发出读命令DT/R 指示接收方向DEN 有效，打开数据收发器T3：外部存储器或 I/O 把数据送上数据总线CPU 检测 READYTw：如果 READY=0，插入等待周期直到 READY=1T4：CPU 采样并读入数据撤销 RD、DEN 等信号总线周期结束

这就是图 2.28 的主线。

这一段总结：

最大模式：MN/MX 接地CPU 输出 S2 S1 S08288 根据 S2 S1 S0 产生总线命令8289 负责总线仲裁

QS1 QS0：表示指令队列状态

S2 S1 S0：表示总线周期类型000 中断响应001 读 I/O010 写 I/O100 取指101 读内存110 写内存111 无源状态

LOCK：低电平有效，锁住总线，不让其他主控部件占用

RQ/GT0、RQ/GT1：最大模式下的总线请求/允许信号RQ/GT0 优先级更高

复位后：CS = FFFFHIP = 0000H物理地址 = FFFF0HCPU 从 FFFF0H 开始执行

总线读周期：T1 给地址并锁存T2 发读命令T3 读数据并检查 READYTw 等待T4 完成
