5.4 总线结构和时序
5.4 总线结构和时序

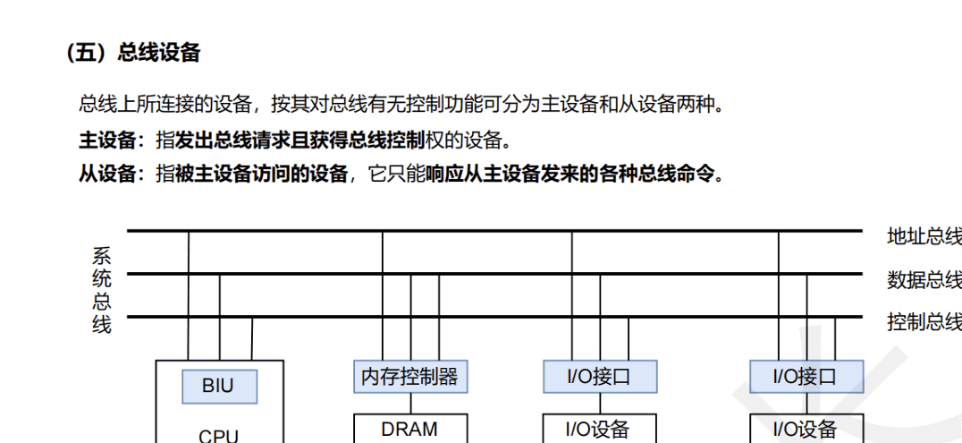

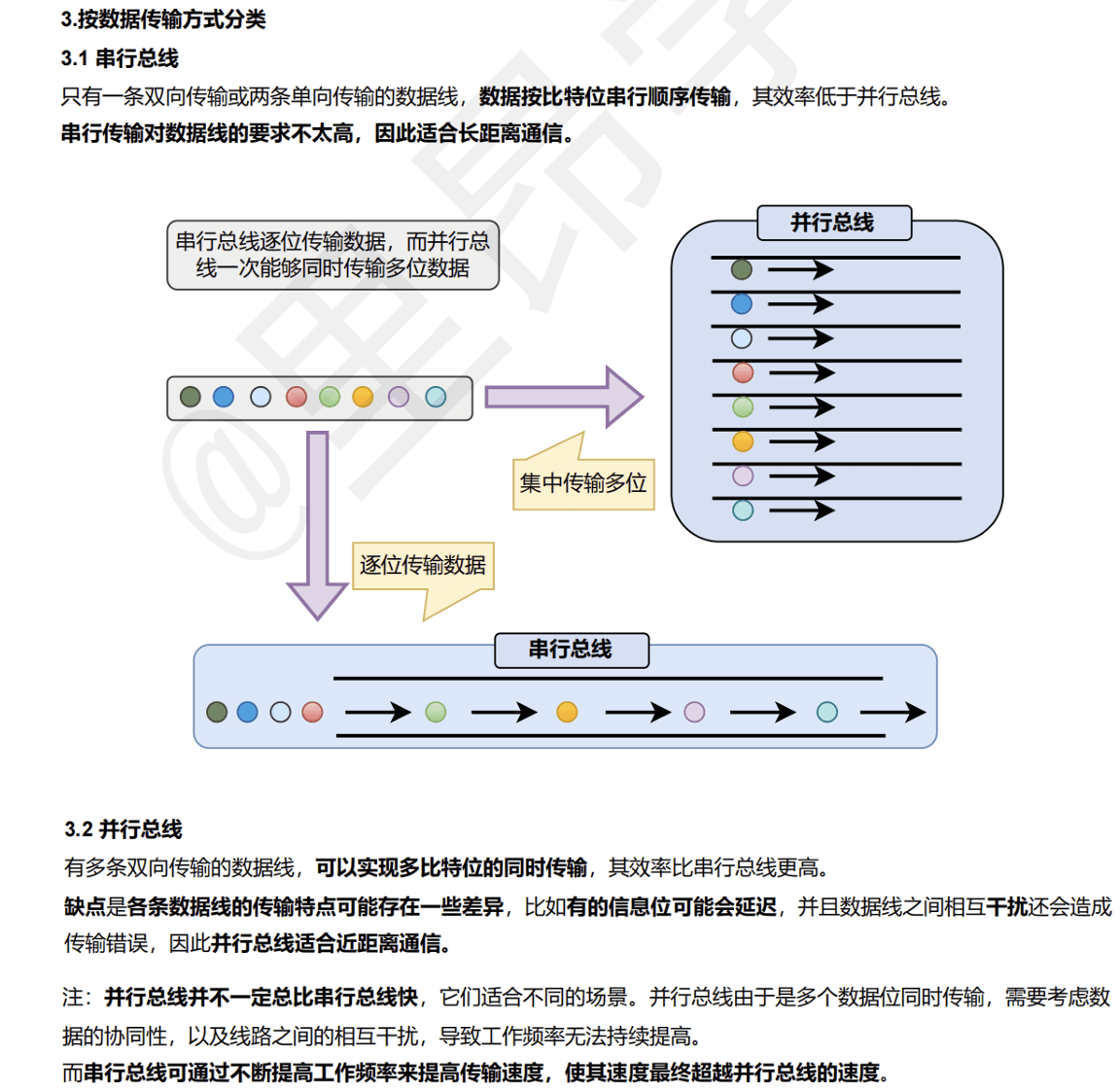

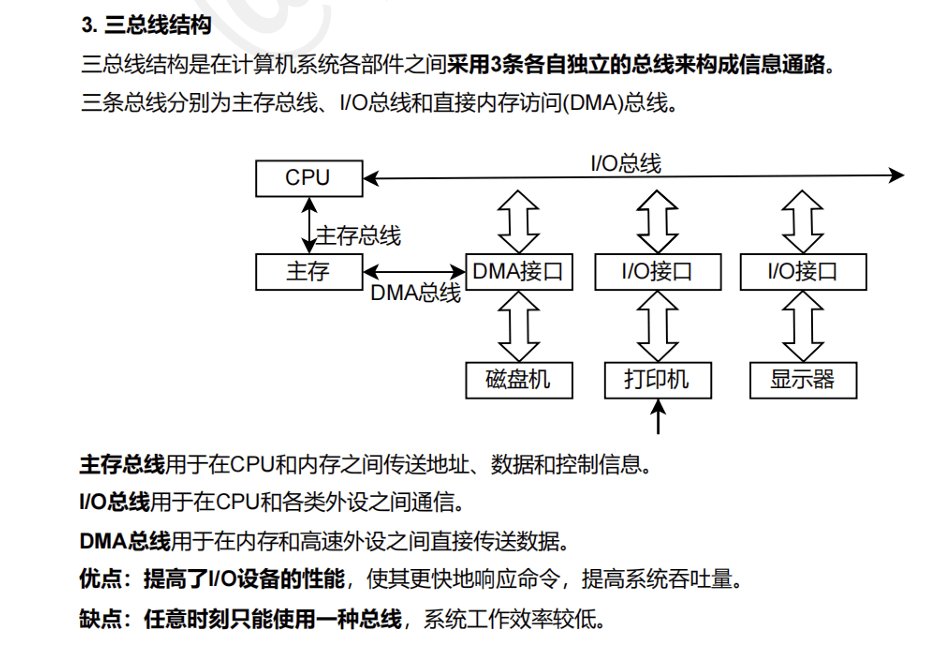

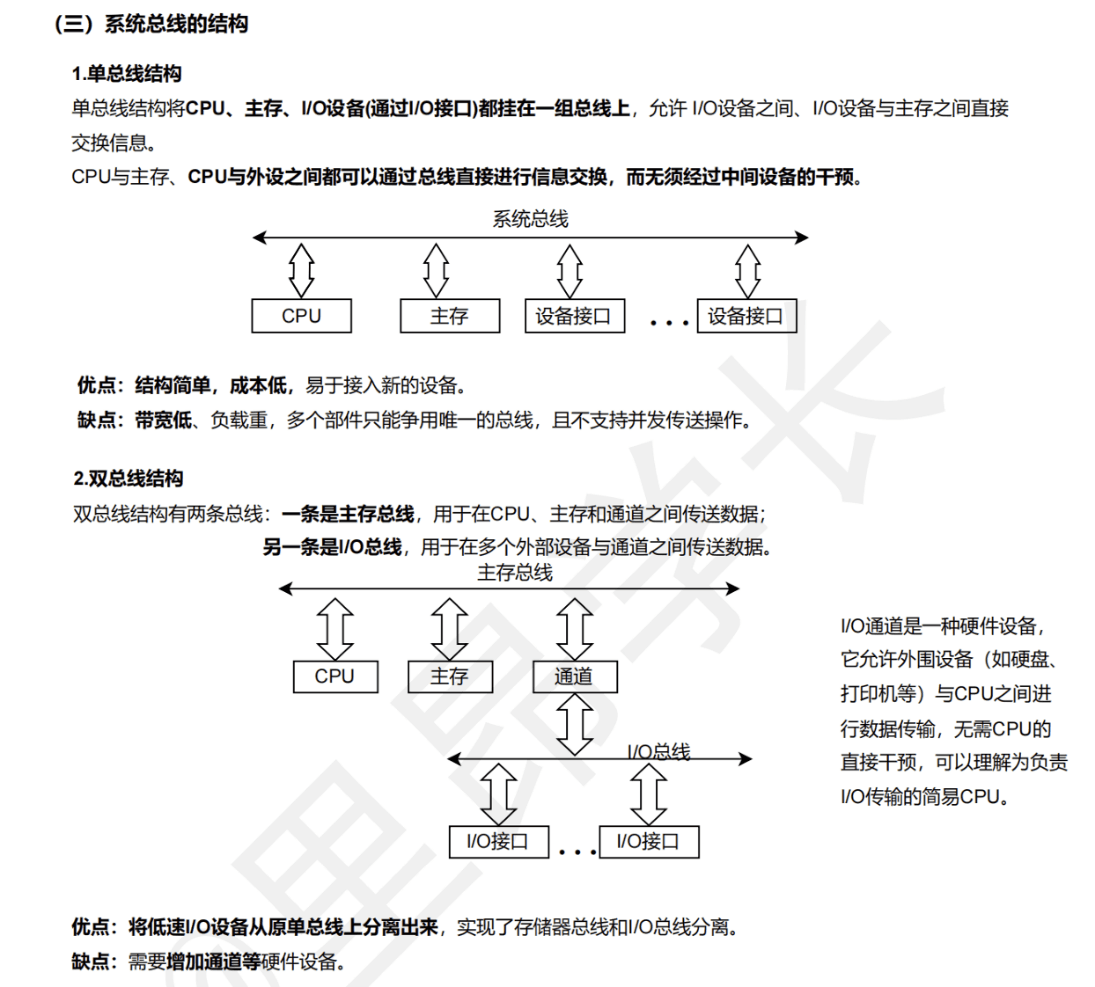

一．总线的结构：

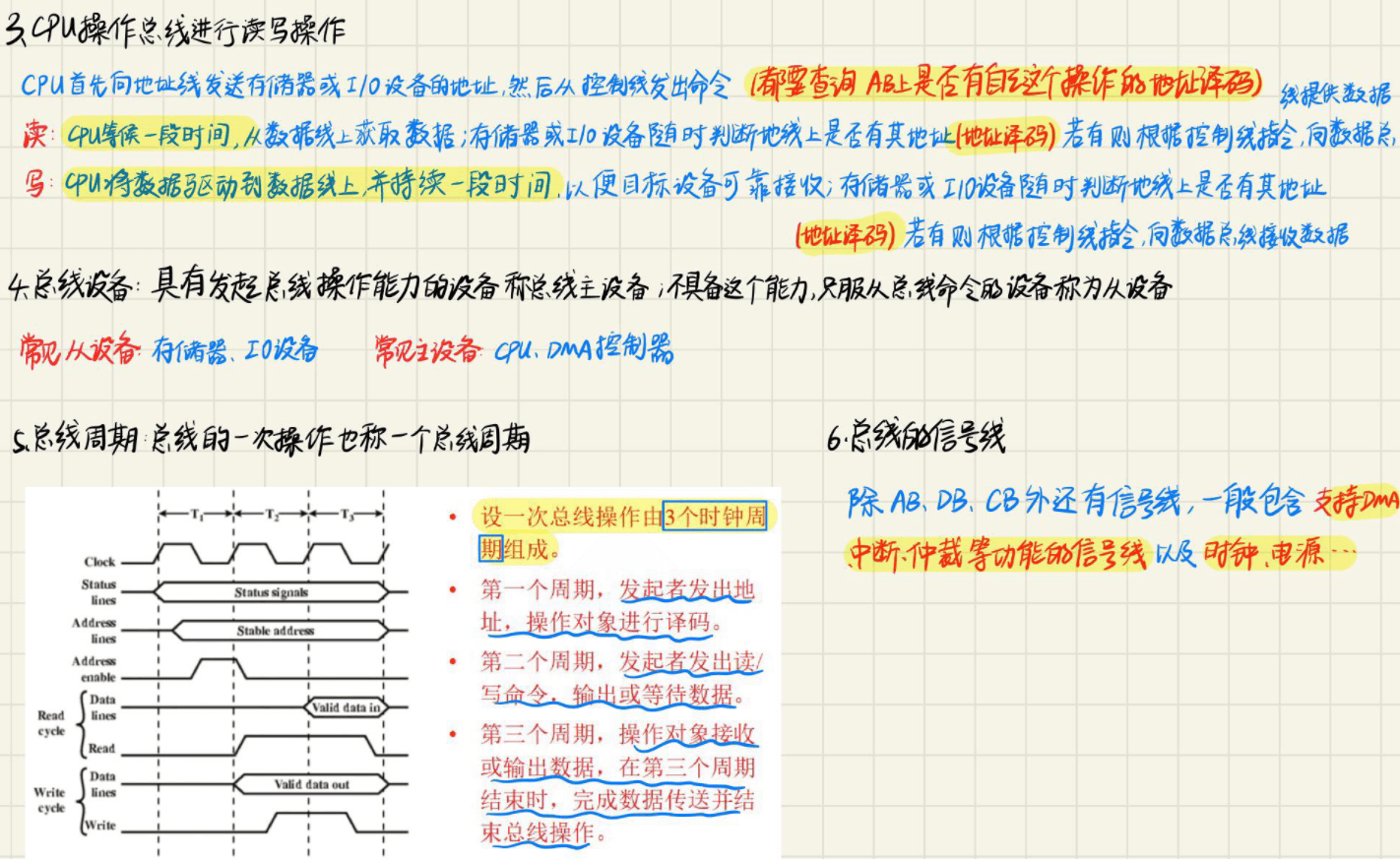

二．总线周期：
一次总线传输通常包括：
1. 总线请求与仲裁阶段；
2. 寻址阶段；
3. 数据传输阶段；
4. 结束阶段。
总线时序要解决的问题：
> 发送方什么时候把数据放到总线上，接收方什么时候采样数据。
常见控制信号：
- 读信号；
- 写信号；
- 地址锁存信号；
- 准备好/等待信号；
- 中断请求；
- DMA 请求。（也就是之前操作系统的直接DMA来内存分配来的）
三．总线性能
总线带宽表示单位时间内总线最大数据传输能力。
公式：总线带宽 = 数据宽度 / 总线周期
例如：
数据宽度 = 2 Byte
时钟频率 = 10 MHz
若每周期传一次，则带宽约为 20 MB/s
如果一次传输需要 2 个时钟周期，则带宽约减半。

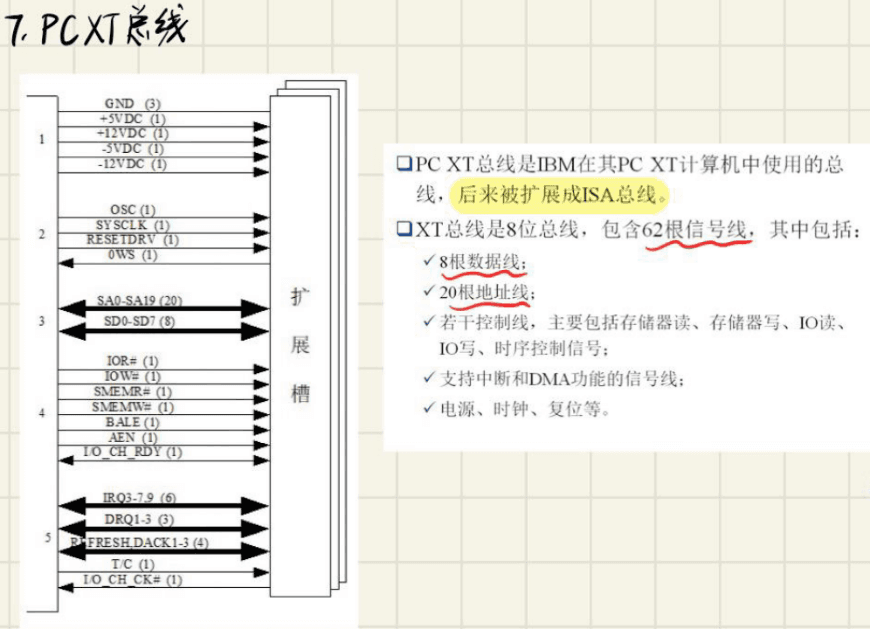

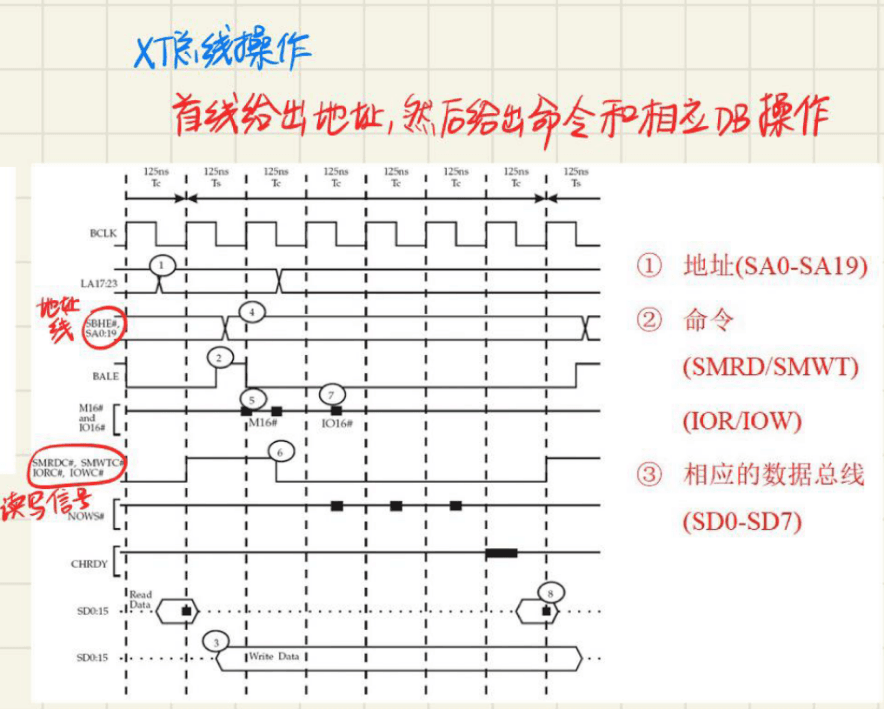

PCXT总线：
PC XT 总线是 IBM PC XT 中使用的总线，后来扩展为 ISA 总线。
特点：
- 8 位数据总线；
- 包含地址线、数据线、控制线；
- 支持存储器读写、I/O 读写；
- 支持中断和 DMA；
- 有电源、时钟、复位等信号。
典型信号：
- 地址：`SA0-SA19`；
- 数据：`SD0-SD7`；
- I/O 读写：`IOR#`、`IOW#`；
- 存储器读写：`MEMR#`、`MEMW#`；
- 中断：`IRQ`；
- DMA：`DRQ/DACK`。
四．总线的时序与仲裁：从请求总线到完成总线使用的操作序列称为总线事务。
一次总线事务就是一次完整的总线操作。
比如 CPU 从内存读一个数据，这不是一瞬间完成的，而是有一连串步骤：
申请总线获得总线放出地址和命令传输数据释放总线
这一整套过程就叫 总线事务。
典型总线事务的五个阶段：
请求阶段 仲裁阶段 寻址阶段 传输阶段 释放阶段
请求阶段： 主设备想使用总线时，不能直接抢。
因为总线是公共资源，同一时刻通常只能一个主设备使用。
比如 CPU 想访问内存，DMA 控制器也想访问内存，它们都想用总线。
这时候主设备会发出请求：这个阶段叫 请求阶段。
5.2 仲裁阶段：决定谁先用
如果只有一个主设备请求总线，那很简单，直接给它用。
但如果多个主设备同时请求总线，就需要一个机构决定谁先使用。
这个过程叫 总线仲裁。
总线仲裁就像老师点名：CPU 举手。DMA 也举手。老师决定先让谁发言。
谁被允许，谁就获得总线控制权。
仲裁就是多个设备抢总线时，决定谁先用。
5.3 寻址阶段：告诉从设备“我要访问你”
主设备拿到总线使用权后，会把目标地址放到地址总线上。
同时，还会通过控制总线发出读/写命令。
比如 CPU 想读内存地址 1000H：
地址总线：1000H控制总线：读命令数据总线：暂时还没有有效数据
这个阶段叫 寻址阶段。
寻址阶段的核心是：主设备告诉系统：我要访问哪个从设备、哪个地址、做什么操作。
5.4 传输阶段：真正交换数据
寻址完成后，从设备开始响应。
如果是读操作：CPU 发地址和读命令。内存找到对应数据。内存把数据放到数据总线上。CPU 从数据总线上取走数据。
如果是写操作：CPU 发地址和写命令。CPU 把数据放到数据总线上。内存把数据写入对应地址。
所以传输阶段才是真正的数据交换阶段。
5.5 释放阶段：总线用完了，让给别人
一次操作完成后，主设备要撤销相关信号，释放总线。
释放之后，其他设备才可以申请使用总线。
所以完整过程是：
申请 → 分配 → 给地址/命令 → 传数据 → 释放
五．总线的数据传送方式
非突发传送方式：每个传送周期内都先传送地址，再传送数据，每次只能传输一个数据。
这个很好理解。
假设 CPU 要从内存连续读 3 个数据：
地址1 → 数据1地址2 → 数据2地址3 → 数据3
每传一个数据，都要重新给一次地址。
所以非突发传送的特点是：
一个地址对应一个数据。
它的好处是简单。缺点是效率低，因为每传一次数据都要重新传地址。
突发，也叫猝发传送方式
突发传送方式：寻址阶段发送连续数据单元的首地址，在传输阶段传送多个连续单元的数据，直到全部数据传完后才释放总线。
突发传送的核心是：
只给一次首地址，然后连续传多个数据。
比如 CPU 要读地址 1000、1004、1008、100C 这几个连续地址中的数据。
非突发方式：
地址1000 → 数据1地址1004 → 数据2地址1008 → 数据3地址100C → 数据4
突发方式：
首地址1000 → 数据1 → 数据2 → 数据3 → 数据4
也就是说，后面的地址不用一个一个传，因为它们是连续的。
从设备知道：
你给我首地址 1000，接下来连续传 4 个数据，那我就自动按顺序取：
100010041008100C
突发传送为什么快？
因为它减少了地址传送次数。
非突发传 4 个数据，需要：
地址1 + 数据1地址2 + 数据2地址3 + 数据3地址4 + 数据4
如果地址和数据各占 1 个时钟周期，那就是 8 个周期。突发传 4 个数据，需要：
首地址 + 数据1 + 数据2 + 数据3 + 数据4 只需要 5 个周期。
所以突发传送适合连续数据块传输，比如：
从内存连续读一段数据。CPU取一段连续指令。Cache和主存之间传送一个块。DMA连续搬运数据。
练习题：题目大意：
总线时钟频率 100MHz，宽度 32位，地址/数据线复用。每传一个地址或数据占用一个时钟周期。总线支持突发传送。一次“主存写”总线事务传输 128位数据，问至少需要多少时间。
先算一个时钟周期多长：100MHz = 每秒 100,000,000 次。
所以周期：T = 1 / 100MHz = 10ns 所以一个时钟周期是 10ns。
数据总线宽度 32位，说明一次最多传 32位数据。
现在要传 128位数据。128 / 32 = 4 所以数据要传 4 次。
题目说 地址/数据线复用。这句话很重要。地址/数据线复用的意思是：
地址和数据使用同一组线。同一时刻这组线不能既传地址又传数据。
所以必须分时使用：先用这组线传地址。然后再用这组线传数据。
因为是突发传送，所以只需要传一次首地址。
于是总周期数是：
首地址：1 个周期 数据1：1 个周期数据2：1 个周期 数据3：1 个周期数据4：1 个周期 总共 5 个周期。
每个周期 10ns，所以：5 × 10ns = 50ns9.2 再看总线宽度 32位
数据总线宽度 32位，说明一次最多传 32位数据。
现在要传 128位数据。
需要传几次？
128 / 32 = 4
所以数据要传 4 次。
9.3 为什么还要加一次地址？
题目说 地址/数据线复用。
这句话很重要。
地址/数据线复用的意思是：
地址和数据使用同一组线。
同一时刻这组线不能既传地址又传数据。
所以必须分时使用：
先用这组线传地址。然后再用这组线传数据。
因为是突发传送，所以只需要传一次首地址。
于是总周期数是：
首地址：1 个周期数据1：1 个周期数据2：1 个周期数据3：1 个周期数据4：1 个周期
总共 5 个周期。
每个周期 10ns，所以：
5 × 10ns = 50ns答案就是 50ns，选 C。
9.4 为什么不是 40ns？
40ns 只算了 4 次数据传输，没有算首地址。
但题目明确说地址/数据线复用，并且每传一个地址或数据占一个周期。
所以地址必须占 1 个周期。
9.5 为什么不是 80ns？
80ns 是非突发传送的思路。
如果不用突发，每传一个 32位数据都要传一次地址：
地址1 + 数据1地址2 + 数据2地址3 + 数据3地址4 + 数据4一共 8 个周期。
8 × 10ns = 80ns。但是题目说支持突发传送，所以最少时间是 50ns。
10. 总线定时是什么意思？
总线定时就是研究：
总线上的每个信号什么时候出现，什么时候有效，什么时候撤销。
比如 CPU 读内存时：什么时候把地址放到地址总线上？什么时候发读命令？内存什么时候把数据放到数据总线上？CPU什么时候取数据？什么时候释放总线？
这些时序安排就叫总线定时。
可以把总线定时理解成“大家按照什么节奏配合”。
11. 同步定时方式
同步定时方式的核心是：
所有操作都跟着统一的总线时钟走。
就像全班同学做广播体操，所有人听同一个口令。
T1：CPU放地址。T2：CPU发读命令。T3：内存准备数据。T4：CPU读取数据。
所有阶段都是提前规定好的。
11.1 同步方式的优点
同步方式速度快。因为大家都知道什么时候该做什么，不需要反复确认。
控制逻辑也简单。比如规定好：
第一个时钟周期放地址。第二个时钟周期发读命令。第四个时钟周期数据一定有效。
那 CPU 到第四个周期直接取数据就行。
11.2 同步方式的缺点
缺点是可靠性差一些，适应性差。为什么？
因为同步方式假设从设备一定能按规定时间准备好数据。
比如 CPU 规定：第 4 个周期我来取数据。
可是如果内存慢了一点，第 4 个周期数据还没准备好，那 CPU 就可能读到错误数据。所以同步方式适合：总线比较短。设备速度差不多。传输延迟比较稳定。系统内部部件配合紧密。
