3.6 load 与 store 编码的示例

3.6 load ? store ?????

ARM load/store 指令编码

单寄存器访存指令 LDR/STR

ARM 是典型 Load/Store 架构：

> 普通算术逻辑指令通常只能处理寄存器，访问内存要用 LDR/STR。

| 指令 | 含义 || `LDR Rd, [Rn]` | 从 Rn 指向的地址读一个字到 Rd |

| `STR Rd, [Rn]` | 把 Rd 的值写到 Rn 指向的地址 |

| `LDRB/STRB` | 按字节读写 |

| `LDRH/STRH` | 按半字读写 |

| `LDRSB/LDRSH` | 读字节/半字并符号扩展 |

例子：

LDR R0, [R1]

STR R0, [R2]

含义：R0 = *(uint32_t *)R1

*(uint32_t *)R2 = R0

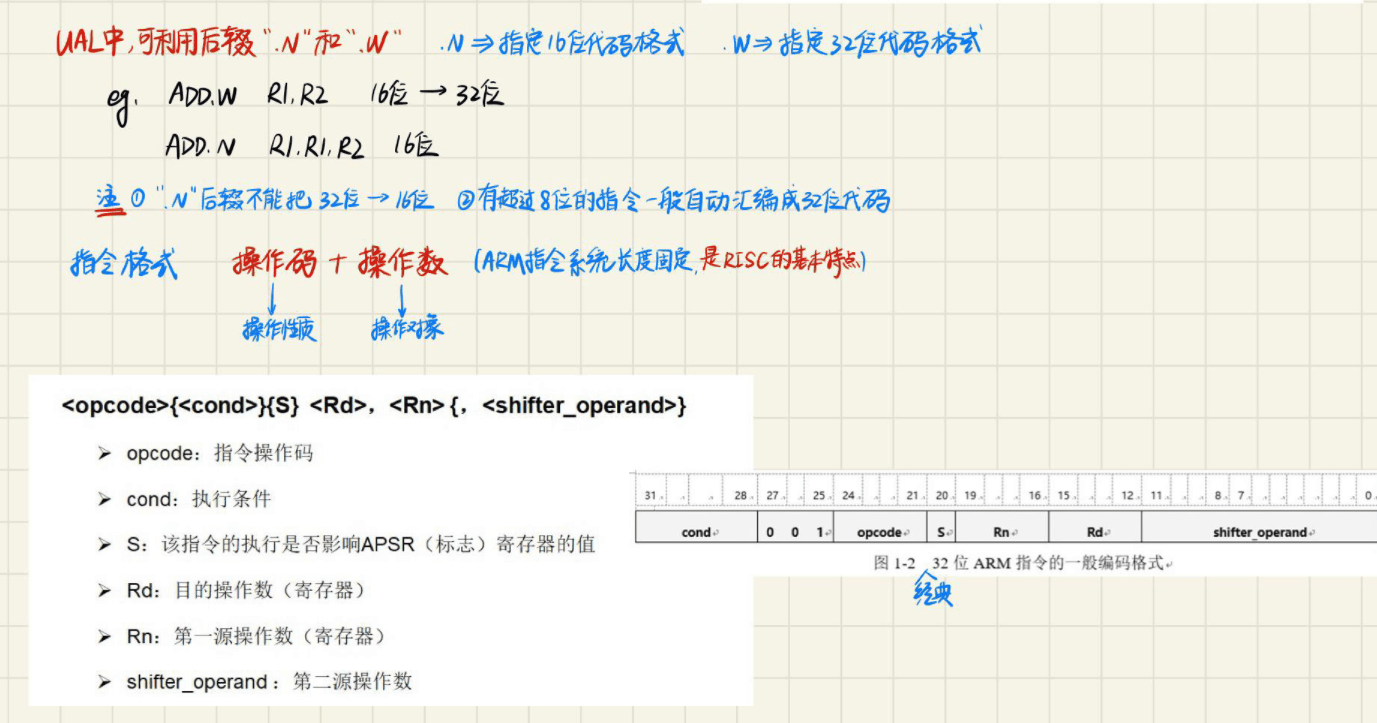

本页开始讲 `LDR/STR` 的机器码格式。

重点：

- ARM 指令是 32 位；

- `LDR/STR` 字段中包含条件执行位；

- 包含基址寄存器 Rn；

- 包含目的/源寄存器 Rd；

- 包含偏移字段；

- 包含若干控制位决定寻址方式。

理解指令编码的目的：

> 不是背每一位，而是知道汇编语法最终会落成硬件可识别的字段。

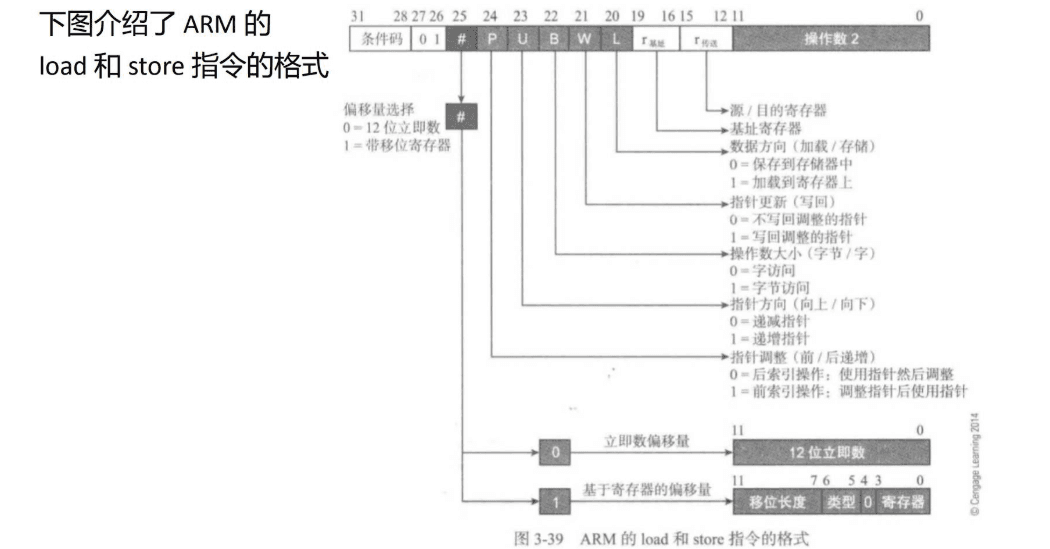

本页继续展示 Load/Store 指令格式。

读图重点：

- 哪些位选择条件执行；

- 哪些位选择 Load 还是 Store；

- 哪些位选择字节还是字；

- 哪些位选择前索引/后索引；

- 哪些位选择是否写回；

- 哪些位决定偏移是立即数还是寄存器。

这些字段共同决定：

访问方向 + 数据大小 + 有效地址形成方式 + 是否更新基

ARM也可以对偏移做加法或减法。

例如：

LDR r0, [r1, +r2]

LDR r0, [r1, -r2]

有效地址分别是：

EA = [r1] + [r2]

EA = [r1] - [r2]

这使得同一套寻址机制既能向高地址方向访问，也能向低地址方向访问。

栈向低地址增长时，负偏移和递减寻址非常常见。

Load/Store 的巴科斯范式

本页用形式化语法描述 ARM 的 Load/Store 指令。

要理解符号：

- `{}`：可选字段；- `|`：二选一；- `{B}`：可选字节访问；- `!`：写回；

- `+/-`：偏移方向；- 移位：对寄存器偏移进行缩放。

示例：

LDR r0, [r1, r2, LSL #4]!

STRB r9, [r5, -r7, ASR #2]

第一条表示：

EA = r1 + r2 x 16

访问后写回 r1

第二条表示：

EA = r5 - (r7 算术右移 2 位)

传送 1 字节（也就是本节一开始就有的指令）

本页把一个 32 位二进制串分解成 ARM 指令：

STRPL r4, [r2, -r6, LSL #2]!

这页的价值是建立“汇编语句和机器码字段”的对应：

- `STR` 由方向位决定；

- `PL` 来自条件字段；

- `r4` 是源寄存器；

- `r2` 是基址寄存器；

- `-r6, LSL #2` 来自偏移字段和 U 位/移位字段；

- `!` 来自写回位。

做这类题的顺序：

1. 先看条件字段；

2. 再判断指令类别；

3. 判断 Load/Store；

4. 找 Rn、Rd、Rm；

5. 判断偏移方向；

6. 判断是否写回；

7. 还原汇编语句。

本章统一总结

ARM 寻址方式可以压成一张表：

| 形式 | 有效地址 | 是否更新基址 | 用途 |

| `[r1]` | r1 | 否 | 指针访问 |

| `[r1,#d]` | r1+d | 否 | 固定字段、固定偏移 |

| `[r1,r2]` | r1+r2 | 否 | 动态偏移 |

| `[r1,r2,LSL #2]` | r1+4r2 | 否 | 32 位数组下标 |

| `[r1,#d]!` | r1+d | 是，先加后访问 | 预递增 |

| `[r1],#d` | r1 | 是，访问后加 | 后递增 |

| `[pc,#d]` | pc+d | 否 | 常量池、位置无关 |

最容易错的点：

- `LDR r0,[r1,#4]` 不改变 r1；

- `LDR r0,[r1,#4]!` 改变 r1；

- `LDR r0,[r1],#4` 先访问旧 r1，再改变 r1；

- 数组下标要乘元素大小；

- ARM 按字节编址，所以 32 位字地址差 4。
